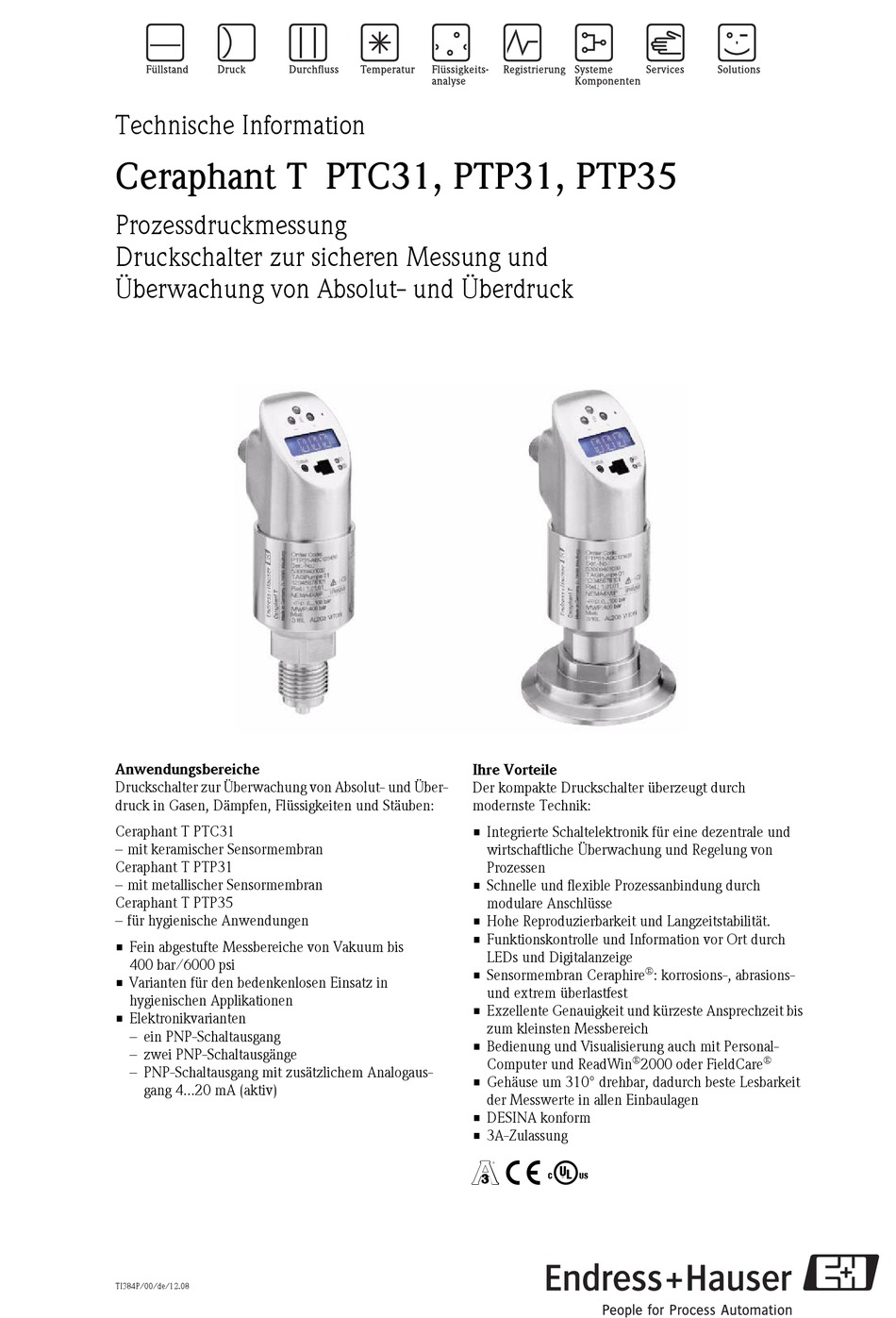

Technische Information
Ceraphant T PTC31, PTP31, PTP35
Prozessdruckmessung
Druckschalter zur sicheren Messung und
Überwachung von Absolut- und Überdruck
Anwendungsbereiche
Druckschalter zur Überwachung von Absolut- und Über-
druck in Gasen, Dämpfen, Flüssigkeiten und Stäuben:
Ceraphant T PTC31
− mit keramischer Sensormembran
Ceraphant T PTP31
− mit metallischer Sensormembran
Ceraphant T PTP35
− für hygienische Anwendungen
• Fein abgestufte Messbereiche von Vakuum bis
400 bar/6000 psi
• Varianten für den bedenkenlosen Einsatz in
hygienischen Applikationen
• Elektronikvarianten
– ein PNP-Schaltausgang
– zwei PNP-Schaltausgänge
– PNP-Schaltausgang mit zusätzlichem Analogaus-
gang 4...20 mA (aktiv)
TI384P/00/de/12.08
Ihre Vorteile
Der kompakte Druckschalter überzeugt durch
modernste Technik:
• Integrierte Schaltelektronik für eine dezentrale und
wirtschaftliche Überwachung und Regelung von
Prozessen
• Schnelle und flexible Prozessanbindung durch
modulare Anschlüsse
• Hohe Reproduzierbarkeit und Langzeitstabilität.
• Funktionskontrolle und Information vor Ort durch
LEDs und Digitalanzeige
• Sensormembran Ceraphire
und extrem überlastfest
• Exzellente Genauigkeit und kürzeste Ansprechzeit bis
zum kleinsten Messbereich
• Bedienung und Visualisierung auch mit Personal-
®
Computer und ReadWin
2000 oder FieldCare
• Gehäuse um 310° drehbar, dadurch beste Lesbarkeit
der Messwerte in allen Einbaulagen
• DESINA konform
• 3A-Zulassung
5 4 ã
®
: korrosions-, abrasions-
®
