Fluke Oven-Tracker Datapaq XL2 Benutzerhandbuch Seite 29

Batterieladung (neben der Ladebuchse) - Rot, wenn der Ladevorgang läuft, grün,
wenn der Ladevorgang abgeschlossen ist (Seite 31).
A: SmartPaq LED.
B: Alphanumerische Anzeige.
C: Status-LEDs des Loggers .
D: Batteriestatus
E: Hardware-Reset-Schalter (Seite 38)

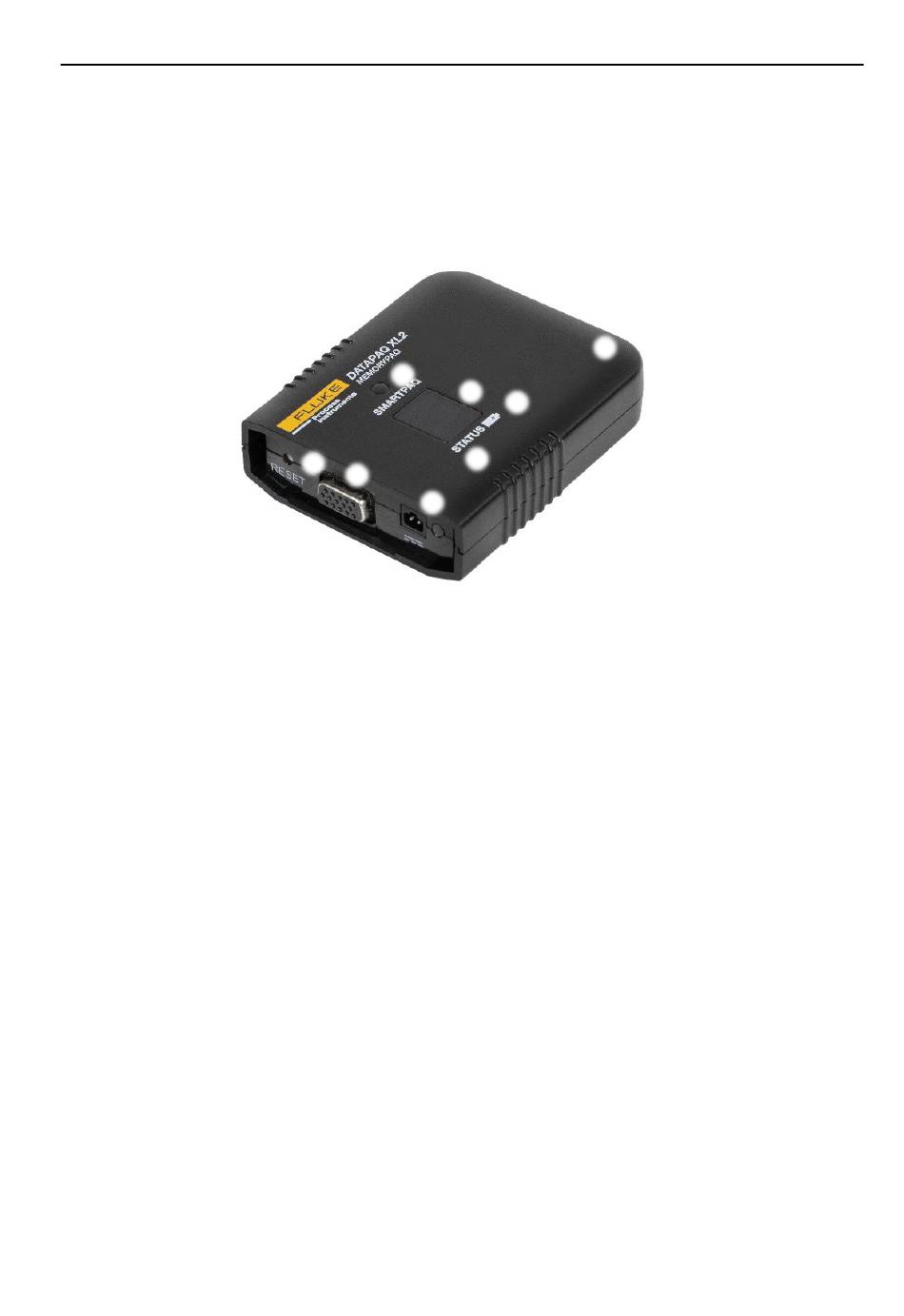

Abbildung 3-2: Datapaq XL2 MemoryPaq
A
E
F
Spezifikationen und Betrieb
B
D
C
G
F: Buchse für Wandler-Schnittstelle oder
Doppelschnittstellen-Block.
G: Ladebuchse und LED.
H: USB-Anschluss (am anderen Ende
des Geräts)
Logger LEDs
H
3
29
