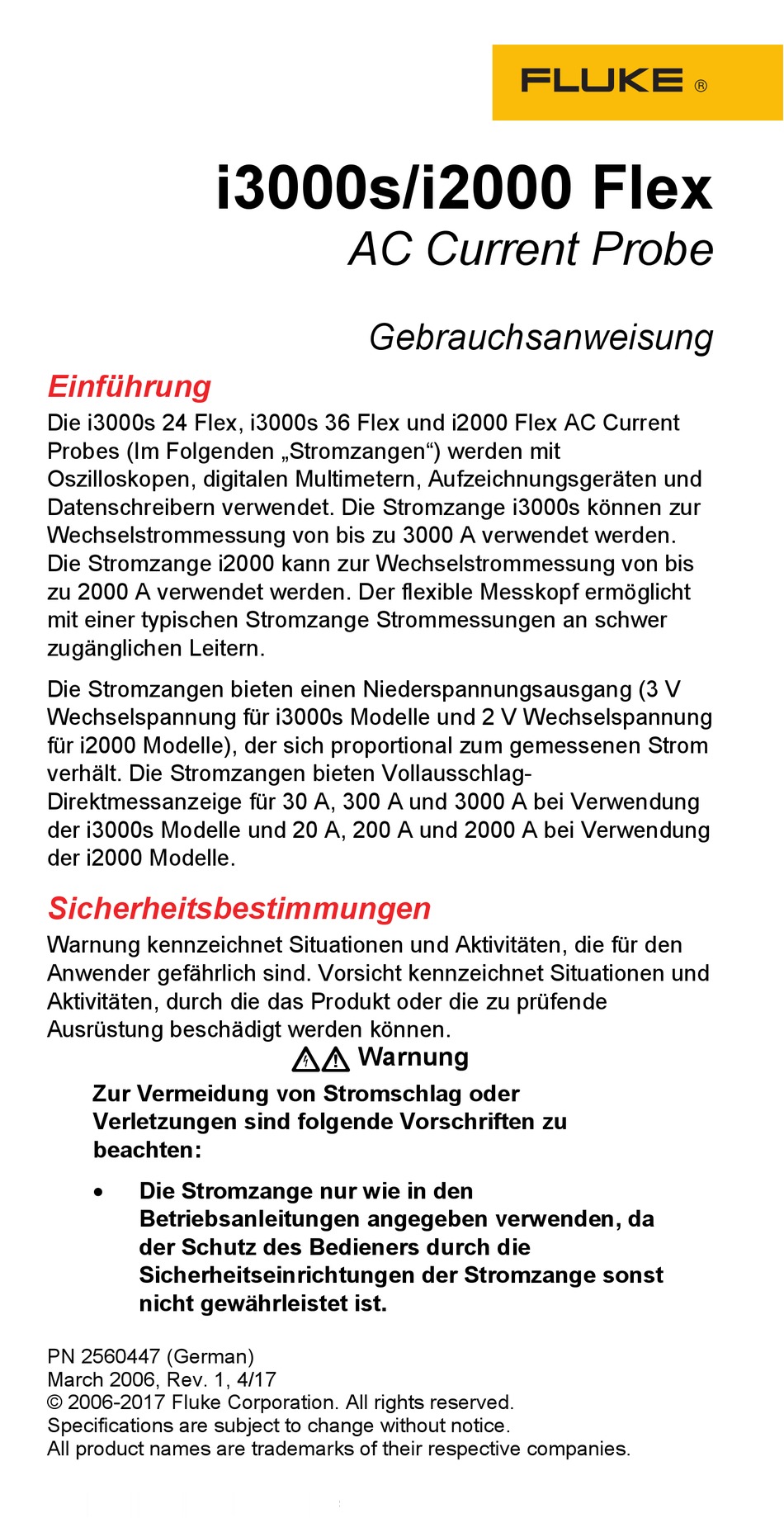

Einführung

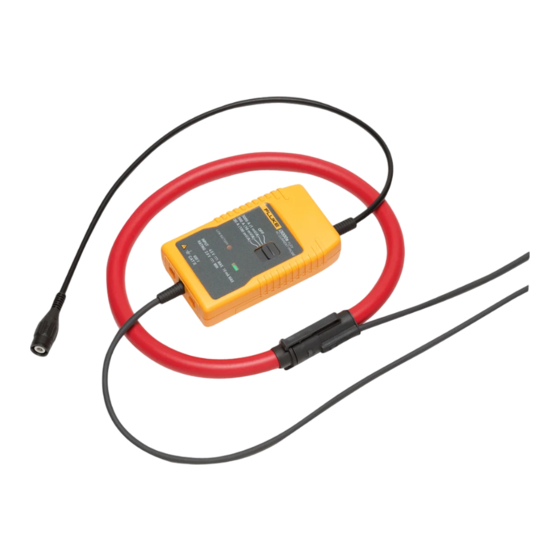

Die i3000s 24 Flex, i3000s 36 Flex und i2000 Flex AC Current
Probes (Im Folgenden „Stromzangen") werden mit
Oszilloskopen, digitalen Multimetern, Aufzeichnungsgeräten und
Datenschreibern verwendet. Die Stromzange i3000s können zur
Wechselstrommessung von bis zu 3000 A verwendet werden.
Die Stromzange i2000 kann zur Wechselstrommessung von bis
zu 2000 A verwendet werden. Der flexible Messkopf ermöglicht
mit einer typischen Stromzange Strommessungen an schwer
zugänglichen Leitern.
Die Stromzangen bieten einen Niederspannungsausgang (3 V
Wechselspannung für i3000s Modelle und 2 V Wechselspannung
für i2000 Modelle), der sich proportional zum gemessenen Strom
verhält. Die Stromzangen bieten Vollausschlag-
Direktmessanzeige für 30 A, 300 A und 3000 A bei Verwendung
der i3000s Modelle und 20 A, 200 A und 2000 A bei Verwendung
der i2000 Modelle.
Sicherheitsbestimmungen
Warnung kennzeichnet Situationen und Aktivitäten, die für den
Anwender gefährlich sind. Vorsicht kennzeichnet Situationen und
Aktivitäten, durch die das Produkt oder die zu prüfende
Ausrüstung beschädigt werden können.
Zur Vermeidung von Stromschlag oder
Verletzungen sind folgende Vorschriften zu
beachten:
•
Die Stromzange nur wie in den
Betriebsanleitungen angegeben verwenden, da
der Schutz des Bedieners durch die
Sicherheitseinrichtungen der Stromzange sonst
nicht gewährleistet ist.
PN 2560447 (German)
March 2006, Rev. 1, 4/17
© 2006-2017 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice.
All product names are trademarks of their respective companies.
i3000s/i2000 Flex
AC Current Probe
 Warnung
Gebrauchsanweisung
