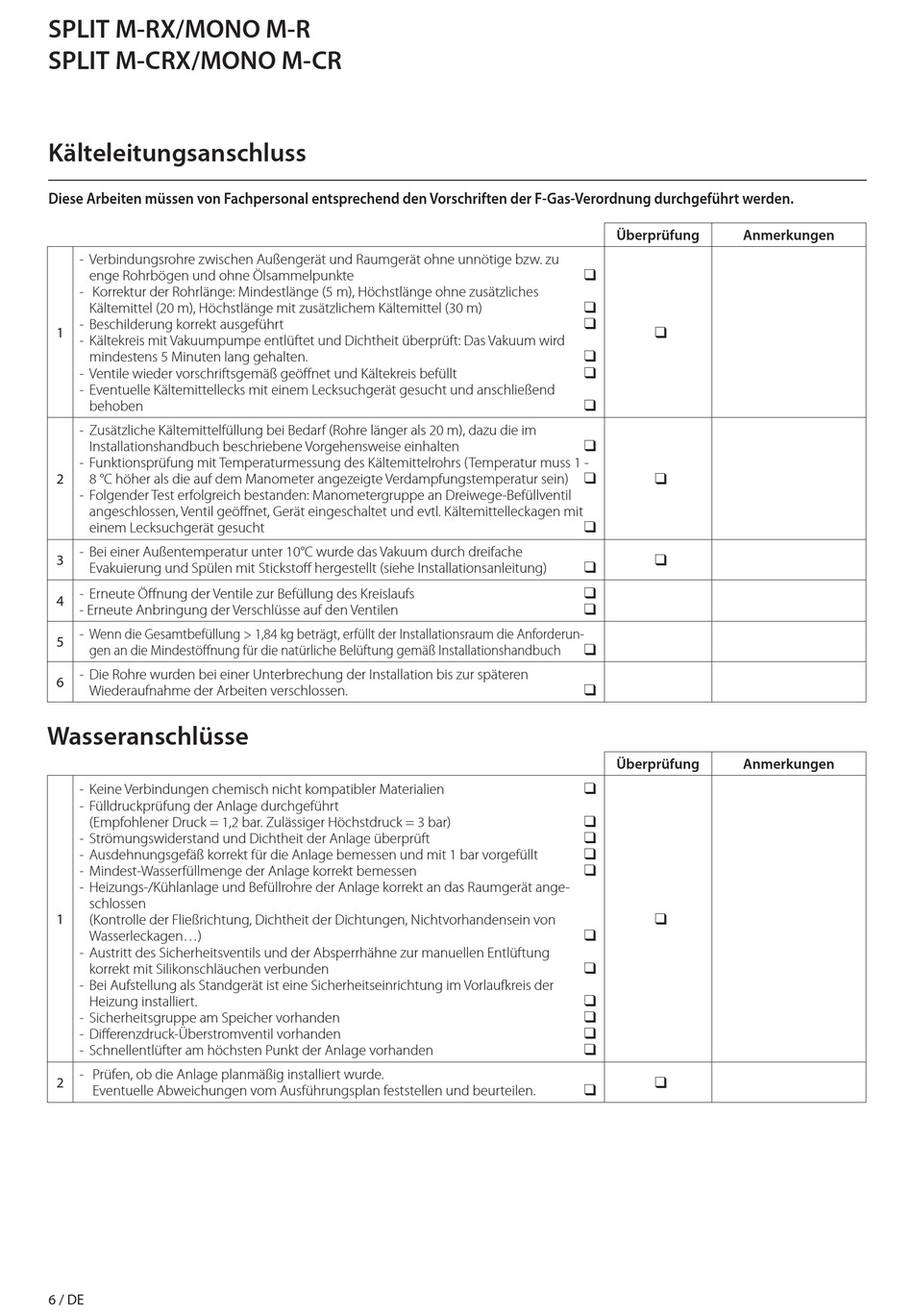

SPLIT M-RX/MONO M-R
SPLIT M-CRX/MONO M-CR
Kälteleitungsanschluss
Diese Arbeiten müssen von Fachpersonal entsprechend den Vorschriften der F-Gas-Verordnung durchgeführt werden.
- Verbindungsrohre zwischen Außengerät und Raumgerät ohne unnötige bzw. zu
enge Rohrbögen und ohne Ölsammelpunkte
- Korrektur der Rohrlänge: Mindestlänge (5 m), Höchstlänge ohne zusätzliches
Kältemittel (20 m), Höchstlänge mit zusätzlichem Kältemittel (30 m)
- Beschilderung korrekt ausgeführt
1
- Kältekreis mit Vakuumpumpe entlüftet und Dichtheit überprüft: Das Vakuum wird
mindestens 5 Minuten lang gehalten.
- Ventile wieder vorschriftsgemäß geöffnet und Kältekreis befüllt
- Eventuelle Kältemittellecks mit einem Lecksuchgerät gesucht und anschließend
behoben
- Zusätzliche Kältemittelfüllung bei Bedarf (Rohre länger als 20 m), dazu die im
Installationshandbuch beschriebene Vorgehensweise einhalten
- Funktionsprüfung mit Temperaturmessung des Kältemittelrohrs (Temperatur muss 1 -
2 8 °C höher als die auf dem Manometer angezeigte Verdampfungstemperatur sein)
- Folgender Test erfolgreich bestanden: Manometergruppe an Dreiwege-Befüllventil
angeschlossen, Ventil geöffnet, Gerät eingeschaltet und evtl. Kältemittelleckagen mit
einem Lecksuchgerät gesucht
- Bei einer Außentemperatur unter 10°C wurde das Vakuum durch dreifache
3
Evakuierung und Spülen mit Stickstoff hergestellt (siehe Installationsanleitung)
- Erneute Öffnung der Ventile zur Befüllung des Kreislaufs
4
- Erneute Anbringung der Verschlüsse auf den Ventilen
- Wenn die Gesamtbefüllung > 1,84 kg beträgt, erfüllt der Installationsraum die Anforderun-
5
gen an die Mindestöffnung für die natürliche Belüftung gemäß Installationshandbuch
- Die Rohre wurden bei einer Unterbrechung der Installation bis zur späteren
6
Wiederaufnahme der Arbeiten verschlossen.
Wasseranschlüsse
- Keine Verbindungen chemisch nicht kompatibler Materialien
- Fülldruckprüfung der Anlage durchgeführt
(Empfohlener Druck = 1,2 bar. Zulässiger Höchstdruck = 3 bar)
- Strömungswiderstand und Dichtheit der Anlage überprüft
- Ausdehnungsgefäß korrekt für die Anlage bemessen und mit 1 bar vorgefüllt
- Mindest-Wasserfüllmenge der Anlage korrekt bemessen
- Heizungs-/Kühlanlage und Befüllrohre der Anlage korrekt an das Raumgerät ange-
schlossen
1
(Kontrolle der Fließrichtung, Dichtheit der Dichtungen, Nichtvorhandensein von
Wasserleckagen...)
- Austritt des Sicherheitsventils und der Absperrhähne zur manuellen Entlüftung
korrekt mit Silikonschläuchen verbunden
- Bei Aufstellung als Standgerät ist eine Sicherheitseinrichtung im Vorlaufkreis der
Heizung installiert.
- Sicherheitsgruppe am Speicher vorhanden
- Differenzdruck-Überstromventil vorhanden
- Schnellentlüfter am höchsten Punkt der Anlage vorhanden
- Prüfen, ob die Anlage planmäßig installiert wurde.
2
Eventuelle Abweichungen vom Ausführungsplan feststellen und beurteilen.
6 / DE
Überprüfung Anmerkungen
q
q
q
q
q
q
q
q
q q
q
q
q
q
q
q
q
Überprüfung Anmerkungen
q
q
q
q
q
q
q
q
q
q
q
q
q
q
