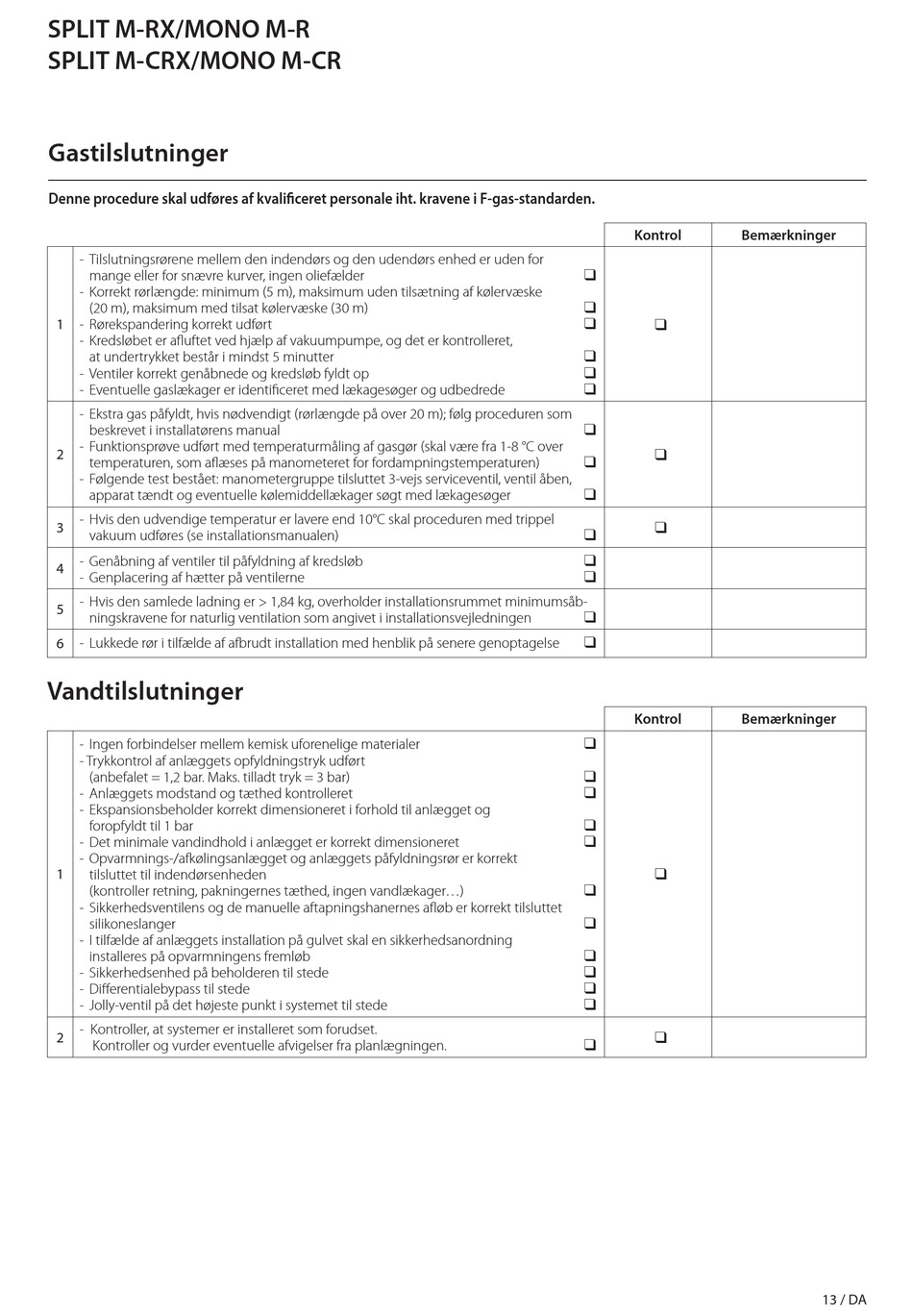

elco SPLIT M-RX Schnellanleitung Seite 13

SPLIT M-RX/MONO M-R
SPLIT M-CRX/MONO M-CR
Gastilslutninger
Denne procedure skal udføres af kvalificeret personale iht. kravene i F-gas-standarden.
- Tilslutningsrørene mellem den indendørs og den udendørs enhed er uden for
mange eller for snævre kurver, ingen oliefælder
- Korrekt rørlængde: minimum (5 m), maksimum uden tilsætning af kølervæske
(20 m), maksimum med tilsat kølervæske (30 m)
1 - Rørekspandering korrekt udført
- Kredsløbet er afluftet ved hjælp af vakuumpumpe, og det er kontrolleret,
at undertrykket består i mindst 5 minutter
- Ventiler korrekt genåbnede og kredsløb fyldt op
- Eventuelle gaslækager er identificeret med lækagesøger og udbedrede
- Ekstra gas påfyldt, hvis nødvendigt (rørlængde på over 20 m); følg proceduren som
beskrevet i installatørens manual
- Funktionsprøve udført med temperaturmåling af gasgør (skal være fra 1-8 °C over
2
temperaturen, som aflæses på manometeret for fordampningstemperaturen)
- Følgende test bestået: manometergruppe tilsluttet 3-vejs serviceventil, ventil åben,
apparat tændt og eventuelle kølemiddellækager søgt med lækagesøger
- Hvis den udvendige temperatur er lavere end 10°C skal proceduren med trippel
3
vakuum udføres (se installationsmanualen)
- Genåbning af ventiler til påfyldning af kredsløb
4
- Genplacering af hætter på ventilerne
- Hvis den samlede ladning er > 1,84 kg, overholder installationsrummet minimumsåb-
5
ningskravene for naturlig ventilation som angivet i installationsvejledningen
6 - Lukkede rør i tilfælde af afbrudt installation med henblik på senere genoptagelse
Vandtilslutninger
- Ingen forbindelser mellem kemisk uforenelige materialer
- Trykkontrol af anlæggets opfyldningstryk udført
(anbefalet = 1,2 bar. Maks. tilladt tryk = 3 bar)
- Anlæggets modstand og tæthed kontrolleret
- Ekspansionsbeholder korrekt dimensioneret i forhold til anlægget og
foropfyldt til 1 bar
- Det minimale vandindhold i anlægget er korrekt dimensioneret
- Opvarmnings-/afkølingsanlægget og anlæggets påfyldningsrør er korrekt
1
tilsluttet til indendørsenheden
(kontroller retning, pakningernes tæthed, ingen vandlækager...)
- Sikkerhedsventilens og de manuelle aftapningshanernes afløb er korrekt tilsluttet
silikoneslanger
- I tilfælde af anlæggets installation på gulvet skal en sikkerhedsanordning
installeres på opvarmningens fremløb
- Sikkerhedsenhed på beholderen til stede
- Differentialebypass til stede
- Jolly-ventil på det højeste punkt i systemet til stede
- Kontroller, at systemer er installeret som forudset.
2
Kontroller og vurder eventuelle afvigelser fra planlægningen.
Kontrol Bemærkninger
q
q
q q
q
q
q
q
q
q
q
q
q
q
q
q
q
Kontrol Bemærkninger
q
q
q
q
q
q
q
q
q
q
q
q
q
q
13 / DA
