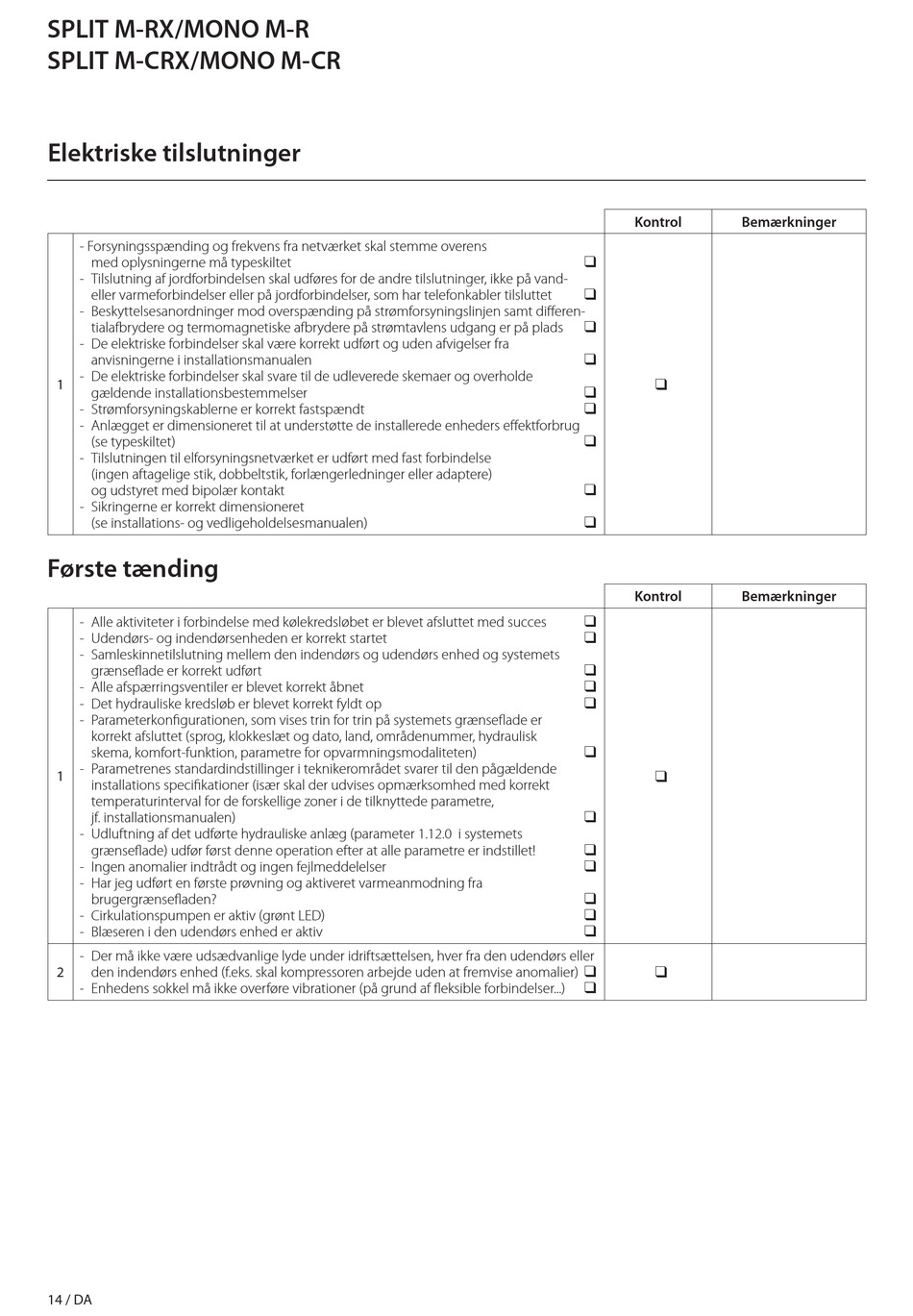

Elektriske Tilslutninger; Første Tænding - Elco Split M-Rx Schnellanleitung

SPLIT M-RX/MONO M-R
SPLIT M-CRX/MONO M-CR

Elektriske tilslutninger

- Forsyningsspænding og frekvens fra netværket skal stemme overens
med oplysningerne må typeskiltet
- Tilslutning af jordforbindelsen skal udføres for de andre tilslutninger, ikke på vand-
eller varmeforbindelser eller på jordforbindelser, som har telefonkabler tilsluttet
- Beskyttelsesanordninger mod overspænding på strømforsyningslinjen samt differen-
tialafbrydere og termomagnetiske afbrydere på strømtavlens udgang er på plads
- De elektriske forbindelser skal være korrekt udført og uden afvigelser fra
anvisningerne i installationsmanualen
- De elektriske forbindelser skal svare til de udleverede skemaer og overholde
1
gældende installationsbestemmelser
- Strømforsyningskablerne er korrekt fastspændt
- Anlægget er dimensioneret til at understøtte de installerede enheders effektforbrug
(se typeskiltet)
- Tilslutningen til elforsyningsnetværket er udført med fast forbindelse
(ingen aftagelige stik, dobbeltstik, forlængerledninger eller adaptere)
og udstyret med bipolær kontakt
- Sikringerne er korrekt dimensioneret
(se installations- og vedligeholdelsesmanualen)
Første tænding
- Alle aktiviteter i forbindelse med kølekredsløbet er blevet afsluttet med succes
- Udendørs- og indendørsenheden er korrekt startet
- Samleskinnetilslutning mellem den indendørs og udendørs enhed og systemets
grænseflade er korrekt udført
- Alle afspærringsventiler er blevet korrekt åbnet
- Det hydrauliske kredsløb er blevet korrekt fyldt op
- Parameterkonfigurationen, som vises trin for trin på systemets grænseflade er
korrekt afsluttet (sprog, klokkeslæt og dato, land, områdenummer, hydraulisk
skema, komfort-funktion, parametre for opvarmningsmodaliteten)
- Parametrenes standardindstillinger i teknikerområdet svarer til den pågældende
1
installations specifikationer (især skal der udvises opmærksomhed med korrekt
temperaturinterval for de forskellige zoner i de tilknyttede parametre,
jf. installationsmanualen)
- Udluftning af det udførte hydrauliske anlæg (parameter 1.12.0 i systemets
grænseflade) udfør først denne operation efter at alle parametre er indstillet!
- Ingen anomalier indtrådt og ingen fejlmeddelelser
- Har jeg udført en første prøvning og aktiveret varmeanmodning fra
brugergrænsefladen?
- Cirkulationspumpen er aktiv (grønt LED)
- Blæseren i den udendørs enhed er aktiv
- Der må ikke være udsædvanlige lyde under idriftsættelsen, hver fra den udendørs eller
2 den indendørs enhed (f.eks. skal kompressoren arbejde uden at fremvise anomalier)
- Enhedens sokkel må ikke overføre vibrationer (på grund af fleksible forbindelser...)
14 / DA
