SPLIT M-RX/MONO M-R
SPLIT M-CRX/MONO M-CR
Forberedelser
Denne procedure skal udføres af kvalificeret personale iht. kravene i F-gas-standarden.
- Anlægget korrekt rengjort (anlægges væske har klart udseende og er uden synlige
urenheder).
- Kedlen er korrekt rengjort, hvis til stede.
- Passende vandkvalitet (hårdhedsgrad mellem 8 °F / 4,5 °dH og 15 °F / 8,5 °dH;
pH mellem 6,6 og 8,5)
1
- Minimumsafstande mellem udendørs enhed / indendørs og vægge / gulve /
lofter er korrekte (se billedet herunder)
- Systemets grænseflade er placeret mindst 1,5 m fra jorden og langt fra varmekilder,
gennemtræk og åbninger til det fri
- Udendørs sonde placeret på en nordvendt væg, 2,5 meter over jorden
- Den udendørs enhed er placeret på en solid sokkel og i perfekt vandret position.
Stedet er let tilgængeligt i forbindelse med installation og vedligeholdelse
- Udendørs enhed placeret mindst 200 mm over det sædvanlig niveau for snefald i
tilfælde af gentagne kraftige snefald
2
- Den udendørs enhed er placeret, hvor luft og støj ikke udgør en gene for naboer
- Skærm opsat i tilfælde af betydelige luftstrømme
- Lufttilførslen er uhindret
- Kondensudløb til stede
- Indendørs enhed placeret i et lukket lokale på et sted, som er let tilgængeligt
for vedligeholdelse
- Enheden er korrekt fastgjort til muren eller gulvet
- Beholder til kondens installeret og udløb tilsluttet

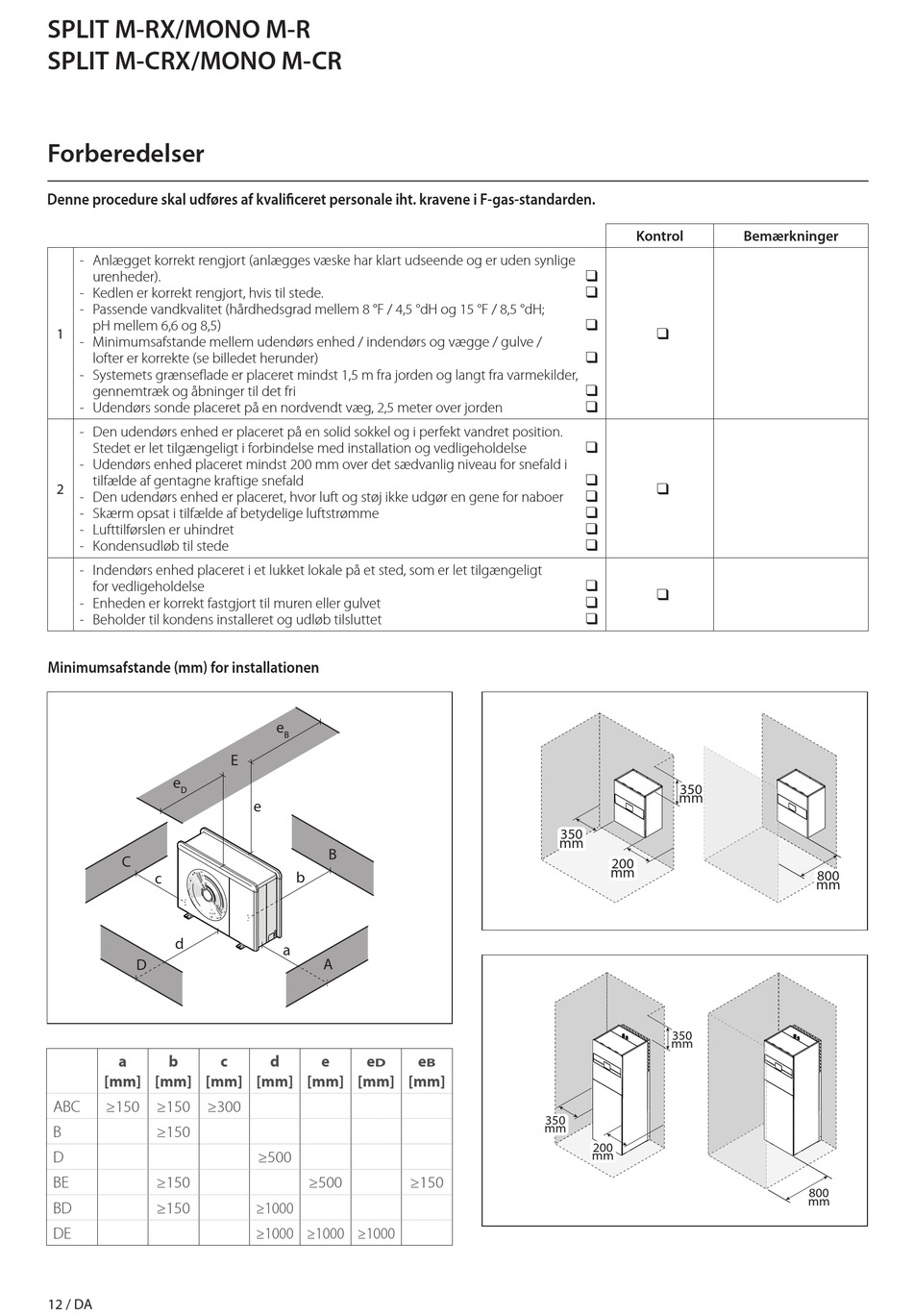

Minimumsafstande (mm) for installationen
e
D
C
c
d
D
a b
[mm] [mm] [mm]
ABC ≥150 ≥150 ≥300
B ≥150
D
BE ≥150
BD ≥150
DE
12 / DA
e
B
E
e
B
b
a
A
c d e e
D
[mm] [mm] [mm]
≥500
≥500
≥1000
≥1000 ≥1000 ≥1000
350
mm
e
B
[mm]
350
mm
≥150
Kontrol Bemærkninger
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
350
mm
200
mm
350
mm
200
mm
800
mm
800
mm
