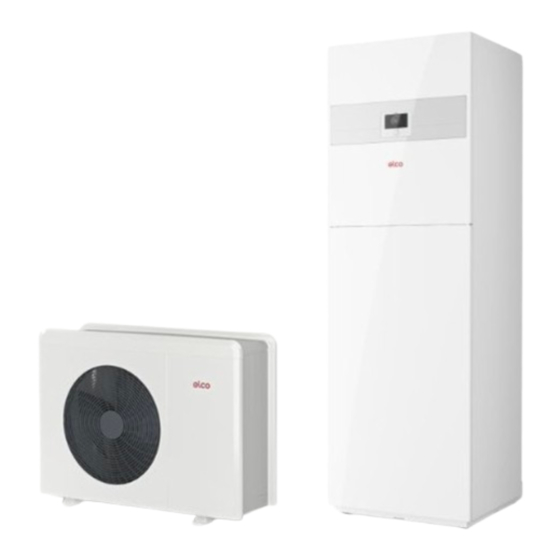

elco SPLIT M-RX Schnellanleitung
Verwandte Anleitungen für elco SPLIT M-RX
Inhaltszusammenfassung für elco SPLIT M-RX
- Seite 1 Quick Start Guide SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR DE Schnellanleitung DA Lynvejledning NL Snelstartgids www.elco.net 420011191600 - 02/2022...
- Seite 2 SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Checkliste - Inbetriebnahme Servicetechniker Inbetriebnahmebericht Nr.: Name: Kennnummer: Elco Verkäufer: Anwesend / Einweisung des Kunden Vorname und Nachname: Tel.: Straße: PLZ: Ort: Anwesender Anlagenerrichter Installationsfirma: Verantwortlicher der Installation: Straße: PLZ: Ort: Anwesender Elektriker Installationsfirma:...
- Seite 3 SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Hydraulikschema 10 Siphon Außeneinheit Inneneinheit 11 Rückschlagventil Schnittstelle Sensys 12 Sicherheitsventil 13 Ablauf Absperrschieber Schlammabscheider 14 Ausdehnungsgefäß WW Ausdehnungsgefäß Anlage 15 Umwälzpumpe Bypass (Option) 16 Wärmetauscher Außenfühler 3-Wege-Ventil A Satz Absperrventile (Zubehör) Heizungsvorlauf Zone Hochtemperatur-Heizen / Niedertemperatur- Heizungsrücklauf...
- Seite 4 SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Hydraulikschema 1 ZONE 2 ZONEN Außeneinheit Bypass (Option) 13 Ablauf 14 Ausdehnungsgefäß WW Inneneinheit Außenfühler Schnittstelle Sensys 3-Wege-Ventil 15 Umwälzpumpe Absperrschieber 10 Siphon 16 Wärmetauscher 11 Rückschlagventil 17 Hydraulischer Abscheider Schlammabscheider Ausdehnungsgefäß Anlage 12 Sicherheitsventil...
- Seite 5 SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Vorbereitung der Inbetriebnahme Diese Arbeiten müssen von Fachpersonal entsprechend den Vorschriften der F-Gas-Verordnung durchgeführt werden. Überprüfung Anmerkungen - Anlage vorschriftsgemäß gereinigt (Flüssigkeitsfüllung der Anlage ist klar und ohne sichtbare Verunreinigungen). - Der ggf. vorhandene Warmwasserbereiter ist vorschriftsgemäß gereinigt.
- Seite 6 SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Kälteleitungsanschluss Diese Arbeiten müssen von Fachpersonal entsprechend den Vorschriften der F-Gas-Verordnung durchgeführt werden. Überprüfung Anmerkungen - Verbindungsrohre zwischen Außengerät und Raumgerät ohne unnötige bzw. zu enge Rohrbögen und ohne Ölsammelpunkte - Korrektur der Rohrlänge: Mindestlänge (5 m), Höchstlänge ohne zusätzliches Kältemittel (20 m), Höchstlänge mit zusätzlichem Kältemittel (30 m)
-
Seite 7: Stromanschluss
SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Stromanschluss Überprüfung Anmerkungen - Spannung und Frequenz der Netzspannung stimmen mit den Angaben auf dem Typenschild überein. - Die Erdung wurde vor sämtlichen sonstigen Anschlüssen ausgeführt, und zwar separat und nicht an Wasser- bzw. Heizungsrohren oder Erdungseinrichtungen für Telefonkabel... -
Seite 8: Pufferspeicher
SPLIT M-RX/MONO M-R SPLIT M-CRX/MONO M-CR Anlage Neubau Renovierung q Wärmeverteilung: Fußboden q Heizkörper Gebläsekonvektoren q Pufferspeicher WICHTIG: Erforderliche Mindest-Wasserfüllmenge der Anlage: 5-10 l/kW Überprüfung Anmerkungen Ausdehnungsgefäß; Volumen: Vorspanndruck: Sicherheitsventil Einstellung: Volumen des Pufferspeichers: Wasseranschlüsse gemäß Hydraulikschema Einbau der Fühler gemäß Hydraulikschema... - Seite 23 23 / NL...
