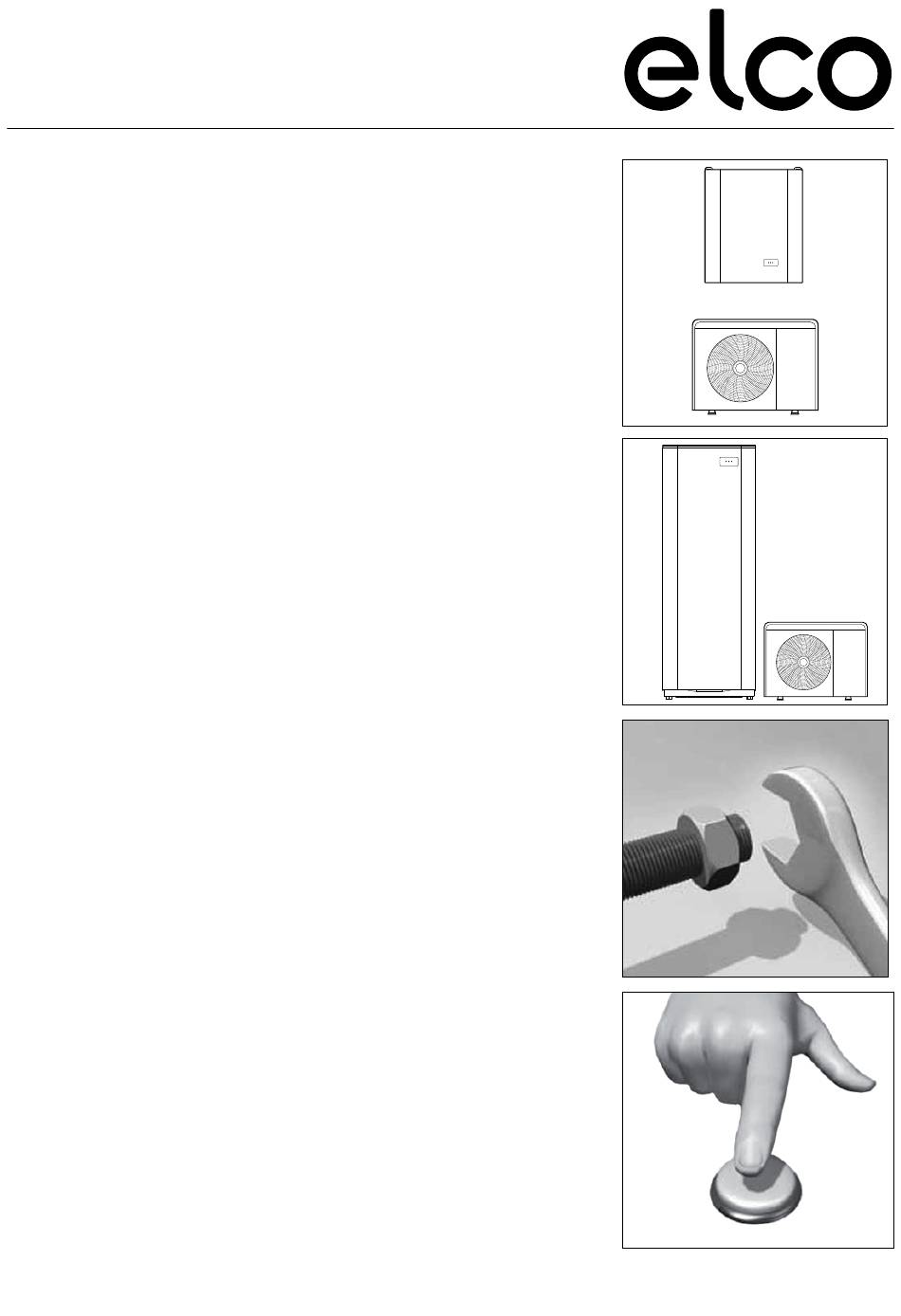

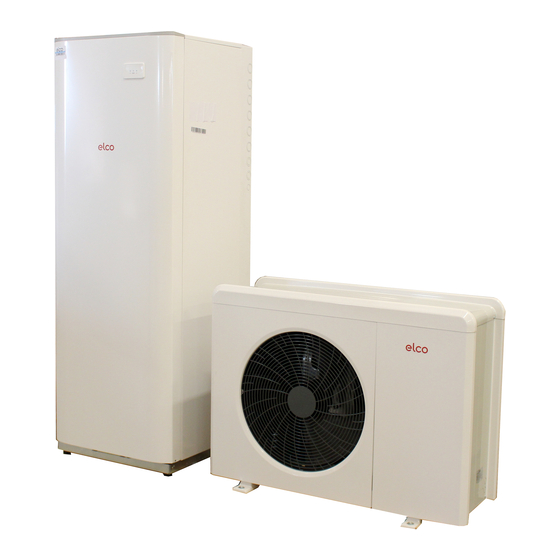

  • Seite 1 Quick Start Guide AEROTOP SPLIT 420010757101 - 05/2017...
  • Seite 2 AEROTOP SPLIT Checkliste - Inbetriebnahme Servicetechniker Inbetriebnahmebericht Nr.: Name: Kennnummer: Elco Verkäufer: Anwesend / Einweisung des Kunden Vorname und Nachname: Tel.: Straße: PLZ: Ort: Anwesender Anlagenerrichter Installationsfi rma: Verantwortlicher der Installation: Straße: PLZ: Ort: Anwesender Elektriker Installationsfi rma: Verantwortlicher der Installation: Anwesender Klimaingenieur Planungsbüro:...
  • Seite 3 AEROTOP SPLIT Hydraulikschema Legende: 1. Raumgerät 2. Außengerät 3. Außentemperaturfühler 4. Hochtemperatur-Heizbereich / Niedertemperatur-Kühlen (mit Gebläsekonvektor) 5. Niedertemperatur-Heizbereich / Fußbodenkühlung 6. Fernbedienung 7. Überströmventil (Option) 8. Warmwasserbereiter (Option) Legende: 1. Raumgerät 2. Außengerät 3. Außentemperaturfühler 4. Hochtemperatur-Heizbereich / Niedertemperatur-Kühlen (mit Gebläsekonvektor) 5.
  • Seite 4 AEROTOP SPLIT Hydraulikschema Puff erspeicher Legende: 1. Innengerät 2. Außengerät 3. Außenfühler 4. Heizkreis hohe Temperatur/ Kühlkreis niedrige Temperatur (mit Gebläsekon- vektor 5. Puff erspeicher 6. RemoCon Plus Bedieneinheit AUSSENGERÄT RAUMGERÄT LUFT BPHE CF HTG EXPANSIONSVENTIL Pos. Beschreibung: °C l/min 1 T_FLOW - Temperatur des Fluids am Austritt des Wärmetauschers...
  • Seite 5 AEROTOP SPLIT Vorbereitung der Inbetriebnahme Diese Arbeiten müssen von Fachpersonal entsprechend den Vorschriften der F-Gas-Verordnung durchgeführt werden. Überprüfung Anmerkungen - Anlage vorschriftsgemäß gereinigt (Flüssigkeitsfüllung der Anlage ist klar und ohne ❑ sichtbare Verunreinigungen). ❑ - Der ggf. vorhandene Warmwasserbereiter ist vorschriftsgemäß gereinigt.

  • Seite 6: Kälteleitungsanschluss

    AEROTOP SPLIT Kälteleitungsanschluss Diese Arbeiten müssen von Fachpersonal entsprechend den Vorschriften der F-Gas-Verordnung durchgeführt werden. Überprüfung Anmerkungen - Verbindungsrohre zwischen Außengerät und Raumgerät ohne unnötige bzw. zu ❑ enge Rohrbögen und ohne Ölsammelpunkte - Korrektur der Rohrlänge: Mindestlänge (5 m), Höchstlänge ohne zusätzliches ❑...
  • Seite 7 AEROTOP SPLIT Stromanschluss Überprüfung Anmerkungen - Spannung und Frequenz der Netzspannung stimmen mit den ❑ Angaben auf dem Typenschild überein. - Die Erdung wurde vor sämtlichen sonstigen Anschlüssen ausgeführt, und zwar separat und nicht an Wasser- bzw. Heizungsrohren oder Erdungseinrichtungen ❑...

  • Seite 8: Kombinierter Puff Erspeicher

    AEROTOP SPLIT Anlage ❑ Renovierung ❑ Neubau Fußboden ❑ ❑ Gebläsekonvektoren ❑ Wärmeverteilung: Heizkörper Puff erspeicher WICHTIG: Erforderliche Mindest-Wasserfüllmenge der Anlage: 5-10 l/kW Überprüfung Anmerkungen ❑ Ausdehnungsgefäß; Volumen: ❑ Vorspanndruck: ❑ Sicherheitsventil Einstellung: ❑ Volumen des Puff erspeichers: ❑ Wasseranschlüsse gemäß Hydraulikschema ❑...
