elco SPLIT M-RX Schnellanleitung Seite 3

SPLIT M-RX/MONO M-R
SPLIT M-CRX/MONO M-CR

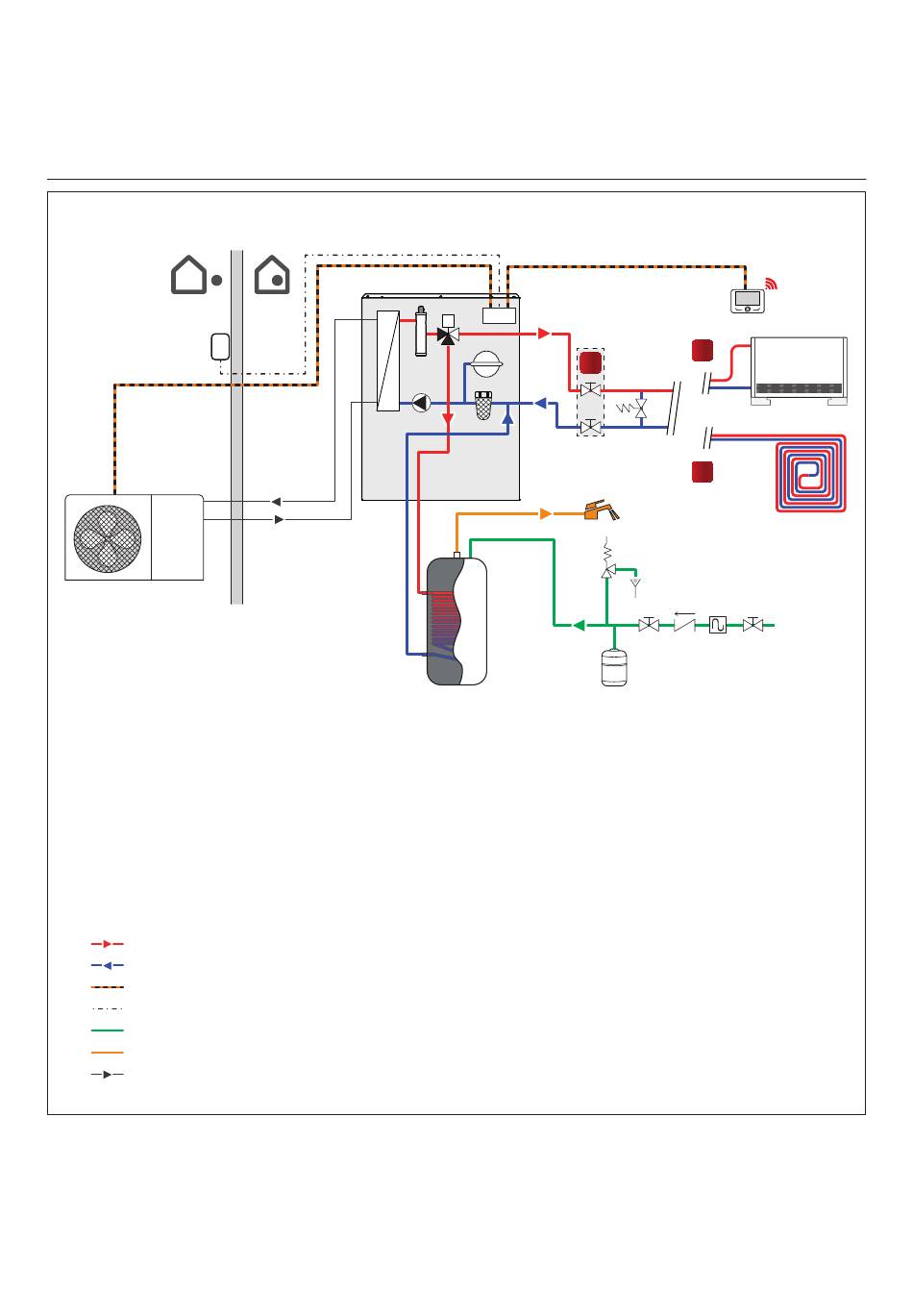

Hydraulikschema
8
1
1
Außeneinheit
2 Inneneinheit
3 Schnittstelle Sensys
4
Absperrschieber
5 Schlammabscheider
6 Ausdehnungsgefäß Anlage
7 Bypass (Option)
8 Außenfühler
9
3-Wege-Ventil
Heizungsvorlauf
Heizungsrücklauf
Kommunikationsleitung
Stromleitung
Eintritt Kaltwasser
Austritt Warmwasser
Kältekreislauf
2
9
6
15
5
16
10 Siphon
11 Rückschlagventil
12 Sicherheitsventil
13 Ablauf
14 Ausdehnungsgefäß WW
15 Umwälzpumpe
16 Wärmetauscher
A Satz Absperrventile (Zubehör)
B
Zone Hochtemperatur-Heizen / Niedertemperatur-
Kühlen (Gebläsekonvektor)
C Zone
Fußbodenkühlung
3
B
A
7
C
12
13
4 11 10 4
14
Niedertemperatur-Heizen /
3 / DE
