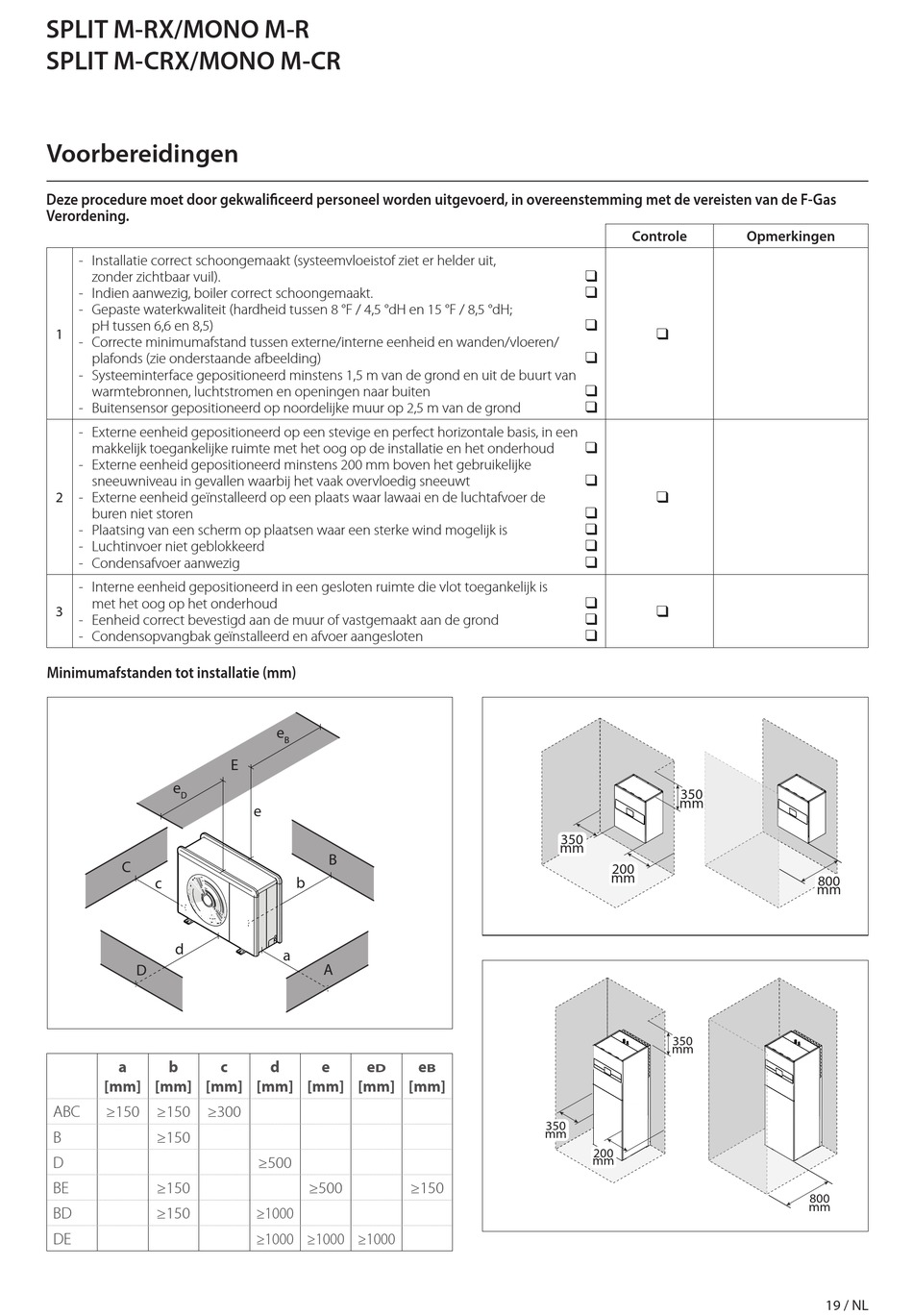

SPLIT M-RX/MONO M-R
SPLIT M-CRX/MONO M-CR
Voorbereidingen
Deze procedure moet door gekwalificeerd personeel worden uitgevoerd, in overeenstemming met de vereisten van de F-Gas
Verordening.
- Installatie correct schoongemaakt (systeemvloeistof ziet er helder uit,
zonder zichtbaar vuil).
- Indien aanwezig, boiler correct schoongemaakt.
- Gepaste waterkwaliteit (hardheid tussen 8 °F / 4,5 °dH en 15 °F / 8,5 °dH;
pH tussen 6,6 en 8,5)
1
- Correcte minimumafstand tussen externe/interne eenheid en wanden/vloeren/
plafonds (zie onderstaande afbeelding)
- Systeeminterface gepositioneerd minstens 1,5 m van de grond en uit de buurt van
warmtebronnen, luchtstromen en openingen naar buiten
- Buitensensor gepositioneerd op noordelijke muur op 2,5 m van de grond
- Externe eenheid gepositioneerd op een stevige en perfect horizontale basis, in een
makkelijk toegankelijke ruimte met het oog op de installatie en het onderhoud
- Externe eenheid gepositioneerd minstens 200 mm boven het gebruikelijke
sneeuwniveau in gevallen waarbij het vaak overvloedig sneeuwt
2 - Externe eenheid geïnstalleerd op een plaats waar lawaai en de luchtafvoer de
buren niet storen
- Plaatsing van een scherm op plaatsen waar een sterke wind mogelijk is
- Luchtinvoer niet geblokkeerd
- Condensafvoer aanwezig
- Interne eenheid gepositioneerd in een gesloten ruimte die vlot toegankelijk is
met het oog op het onderhoud
3
- Eenheid correct bevestigd aan de muur of vastgemaakt aan de grond
- Condensopvangbak geïnstalleerd en afvoer aangesloten
Minimumafstanden tot installatie (mm)
e
D
C
c
d
D
a b
[mm] [mm] [mm]
ABC ≥150 ≥150 ≥300
B ≥150
D
BE ≥150
BD ≥150
DE
e
B
E
e
B
b
a
A
c d e e
D
[mm] [mm] [mm]
≥500
≥500
≥1000
≥1000 ≥1000 ≥1000
350
mm
e
B
[mm]
350
mm
≥150
Controle Opmerkingen
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
q
350
mm
200
mm
350
mm
200
mm
800
mm
800
mm
