SmartHandle AX Advanced
(Handbuch)

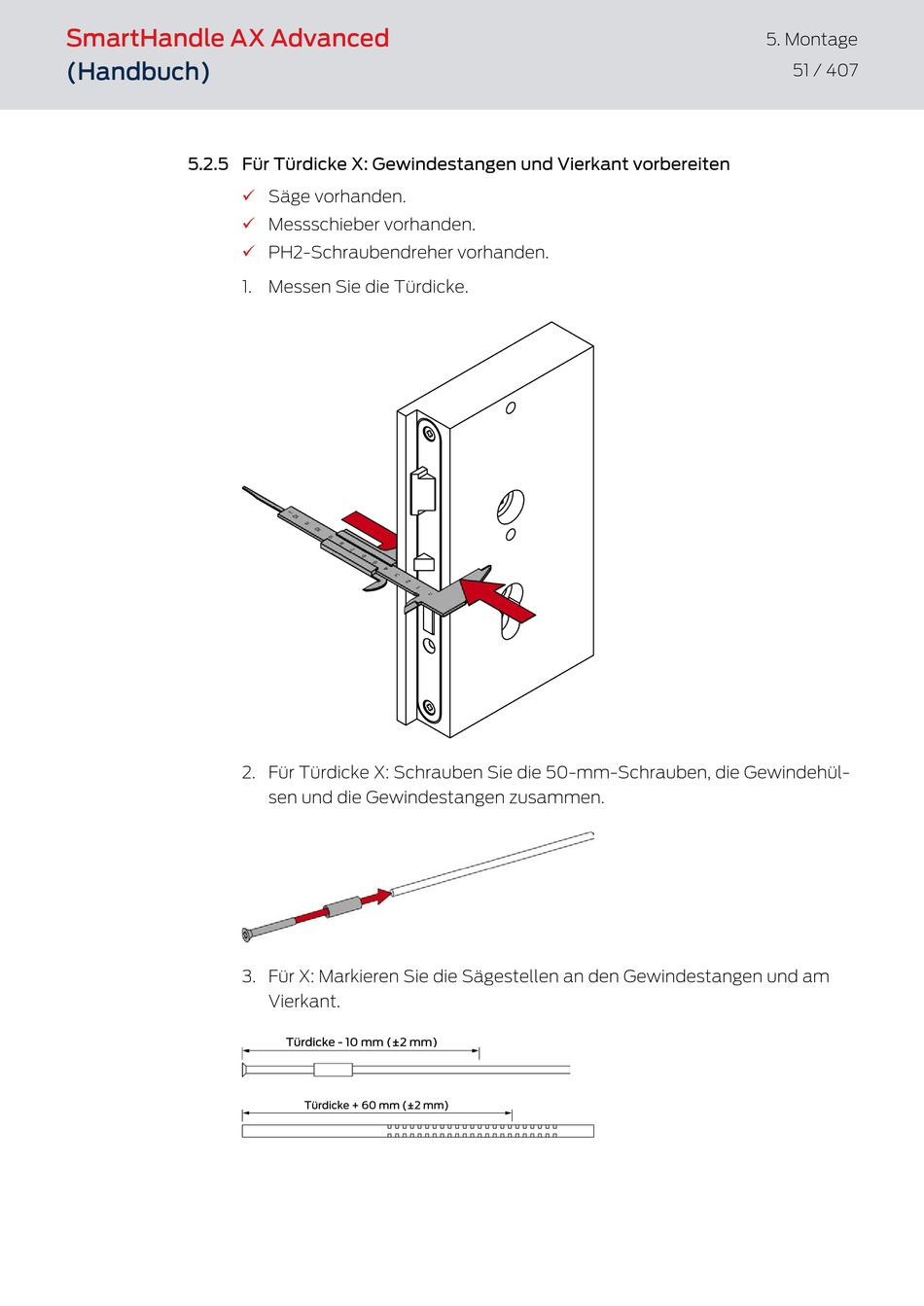

5.2.5 Für Türdicke X: Gewindestangen und Vierkant vorbereiten
ü
Säge vorhanden.
ü
Messschieber vorhanden.
PH2-Schraubendreher vorhanden.
ü
1. Messen Sie die Türdicke.
2. Für Türdicke X: Schrauben Sie die 50-mm-Schrauben, die Gewindehül-
sen und die Gewindestangen zusammen.
3. Für X: Markieren Sie die Sägestellen an den Gewindestangen und am
Vierkant.
Türdicke - 10 mm (±2 mm)
Türdicke + 60 mm (±2 mm)
5. Montage
51 / 407
