SmartHandle AX Advanced
(Handbuch)
6.5 Beschlag demontieren (Beidseitig lesend)

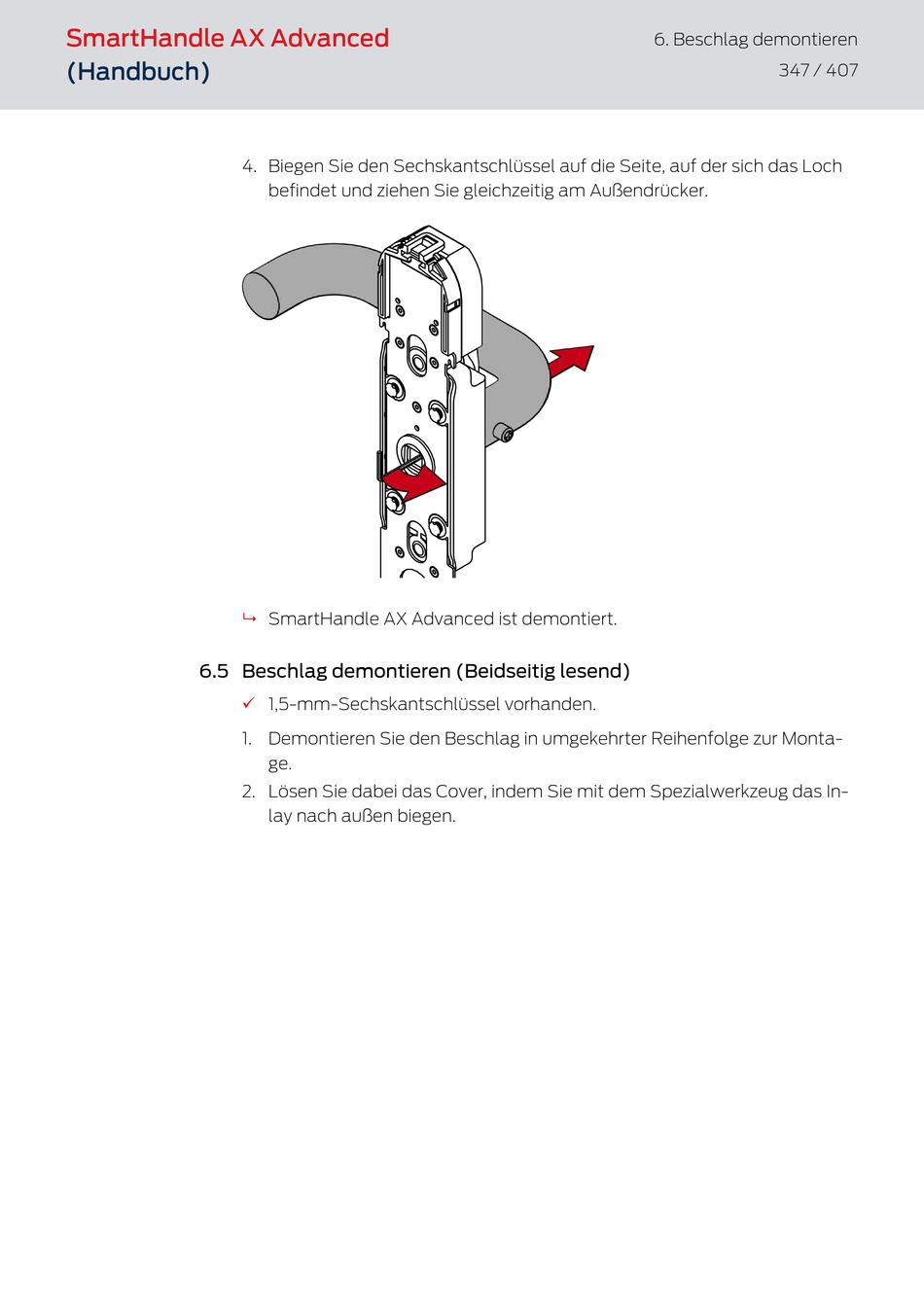

4. Biegen Sie den Sechskantschlüssel auf die Seite, auf der sich das Loch
befindet und ziehen Sie gleichzeitig am Außendrücker.
SmartHandle AX Advanced ist demontiert.
9
1,5-mm-Sechskantschlüssel vorhanden.
ü
1. Demontieren Sie den Beschlag in umgekehrter Reihenfolge zur Monta-
ge.
2. Lösen Sie dabei das Cover, indem Sie mit dem Spezialwerkzeug das In-
lay nach außen biegen.
6. Beschlag demontieren
