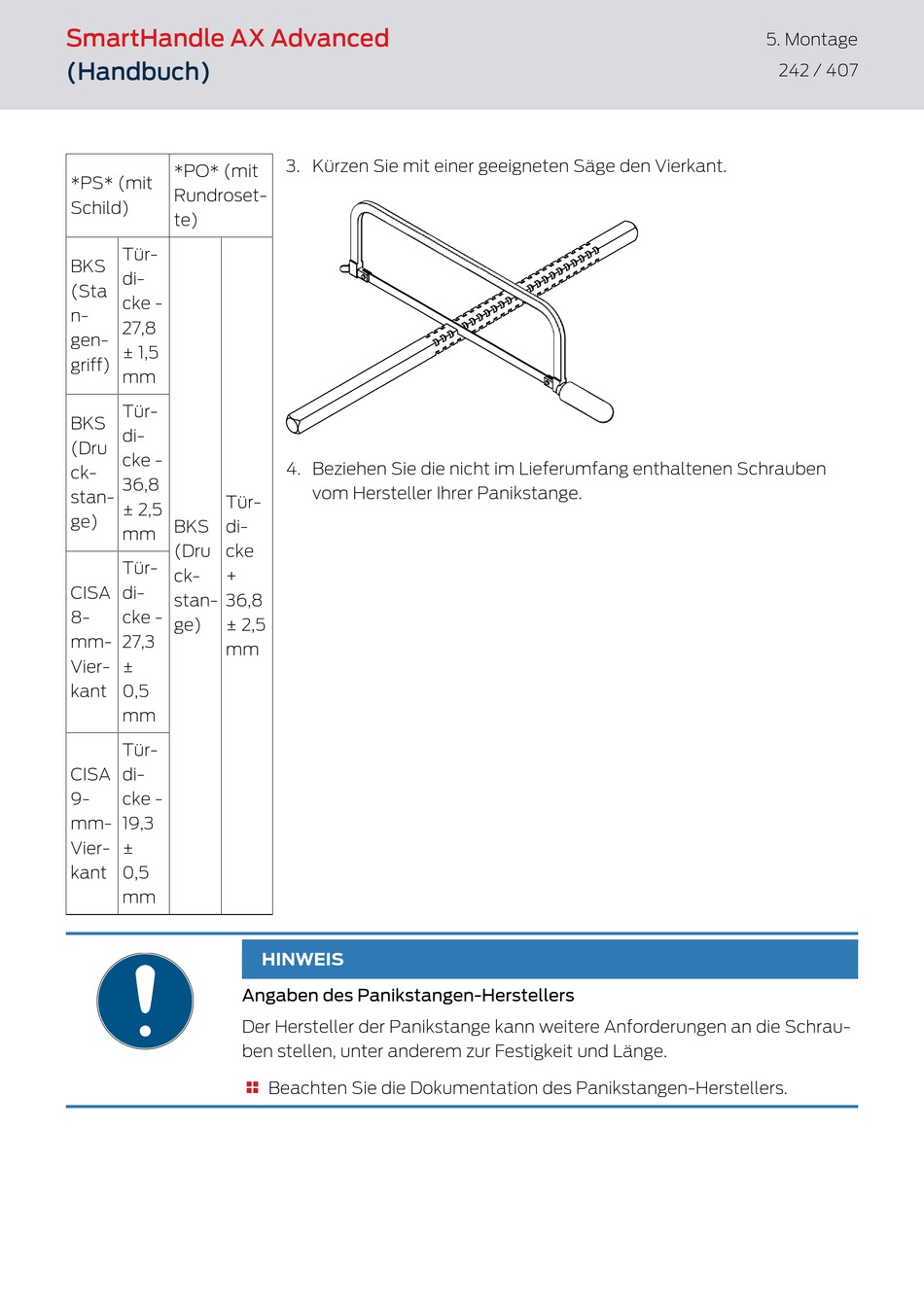

Simons Voss Technologies SmartHandle AX Advanced Handbuch Seite 242

SmartHandle AX Advanced
(Handbuch)
*PO* (mit
*PS* (mit
Rundroset-
Schild)
te)
Tür-
BKS
di-
(Sta
cke -
n-
27,8
gen-
± 1,5
griff)
mm
Tür-
BKS
di-
(Dru
cke -
ck-
36,8
stan-
Tür-
± 2,5
ge)
BKS di-
mm
(Dru cke
Tür-
ck- +
CISA di-
stan- 36,8
8- cke -
ge) ± 2,5
mm- 27,3
mm
Vier- ±
kant 0,5
mm
Tür-
CISA di-
9- cke -
mm- 19,3
Vier- ±
kant 0,5
mm
3. Kürzen Sie mit einer geeigneten Säge den Vierkant.
4. Beziehen Sie die nicht im Lieferumfang enthaltenen Schrauben
vom Hersteller Ihrer Panikstange.
HINWEIS
Angaben des Panikstangen-Herstellers
Der Hersteller der Panikstange kann weitere Anforderungen an die Schrau-
ben stellen, unter anderem zur Festigkeit und Länge.
Beachten Sie die Dokumentation des Panikstangen-Herstellers.

5. Montage
242 / 407
