Vier-
Tür-
kant- Ring-
di-
Be- län- po-
cke
reich ge siti-
(mm
(mm on
)
)
78 -
L 144 2
<83
78 -
L 154 4
<83
83 -
L 144 1
<88
83 -
L 154 3
<88
88 -
L 154 2
<93
93 -
L 154 1
95

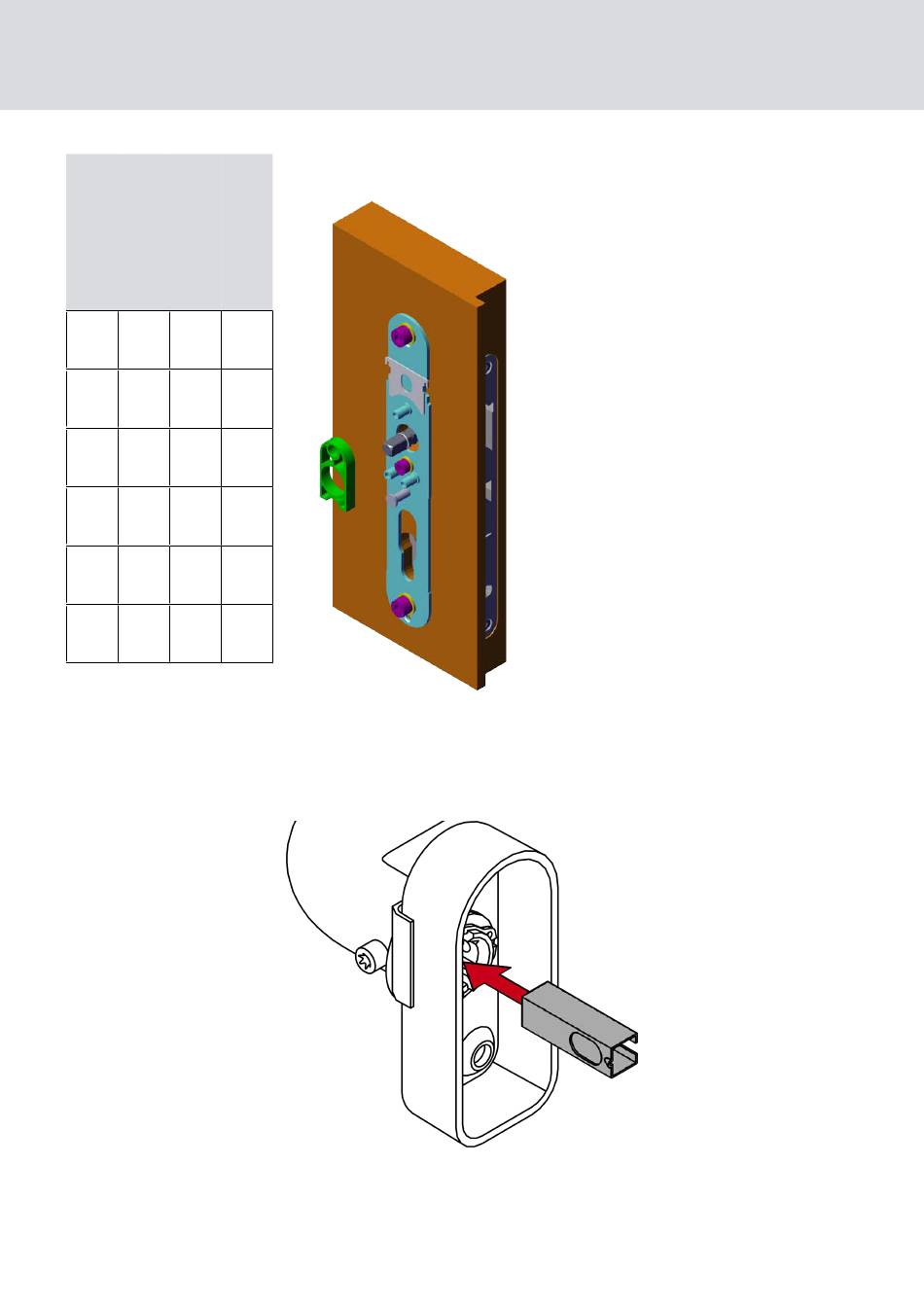

16. Stecken Sie das Auffüll-Profil auf die innenseitige Fixierplatte.
17. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in den Innen-
drücker, dass die Aussparung zur Madenschraube zeigt.
18. Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.
