SmartHandle AX Advanced
(Handbuch)

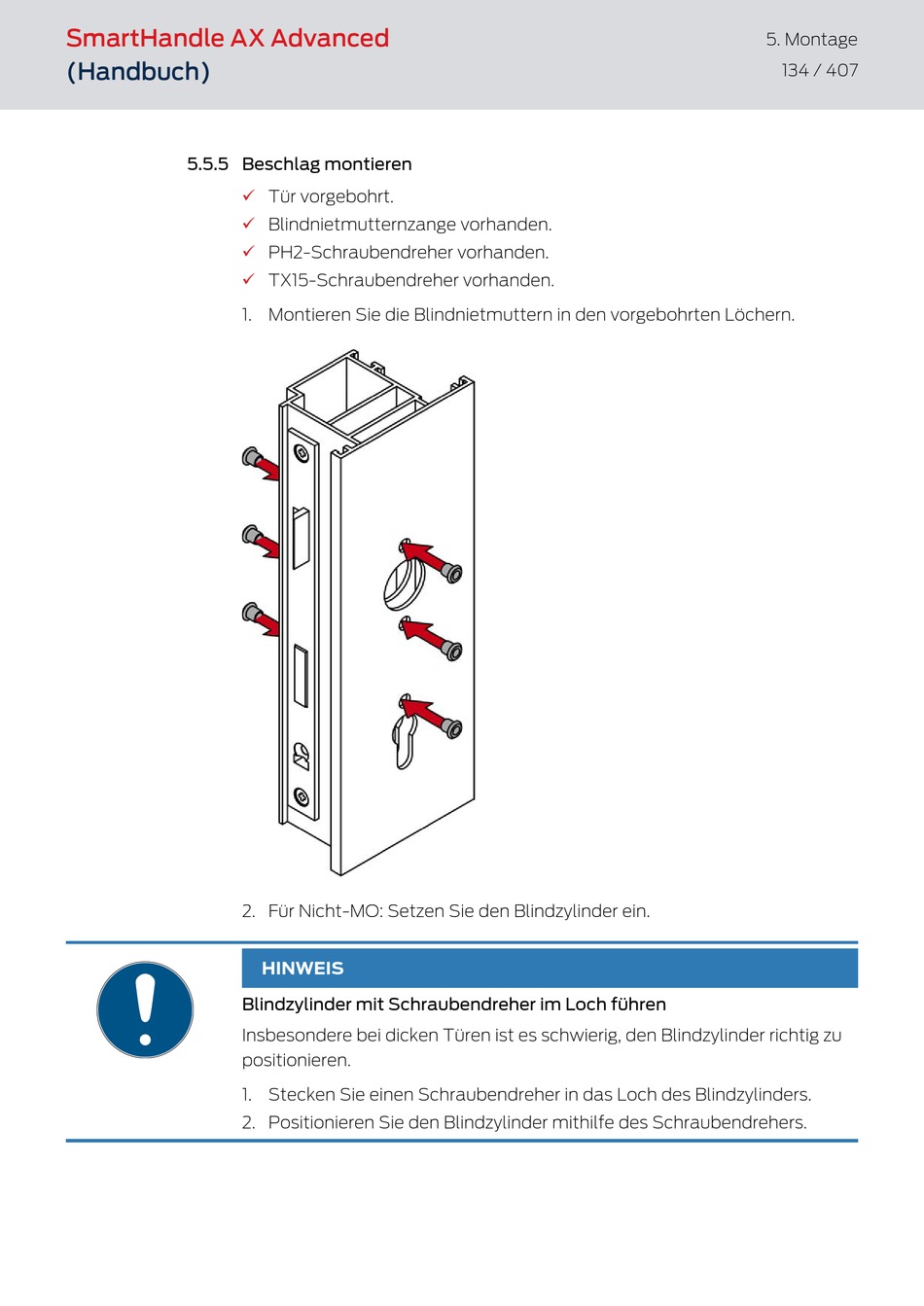

5.5.5 Beschlag montieren
ü
Tür vorgebohrt.
ü
Blindnietmutternzange vorhanden.
PH2-Schraubendreher vorhanden.
ü
TX15-Schraubendreher vorhanden.
ü
1. Montieren Sie die Blindnietmuttern in den vorgebohrten Löchern.
2. Für Nicht-MO: Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu
positionieren.
1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
5. Montage
134 / 407
