SmartHandle AX Advanced
(Handbuch)

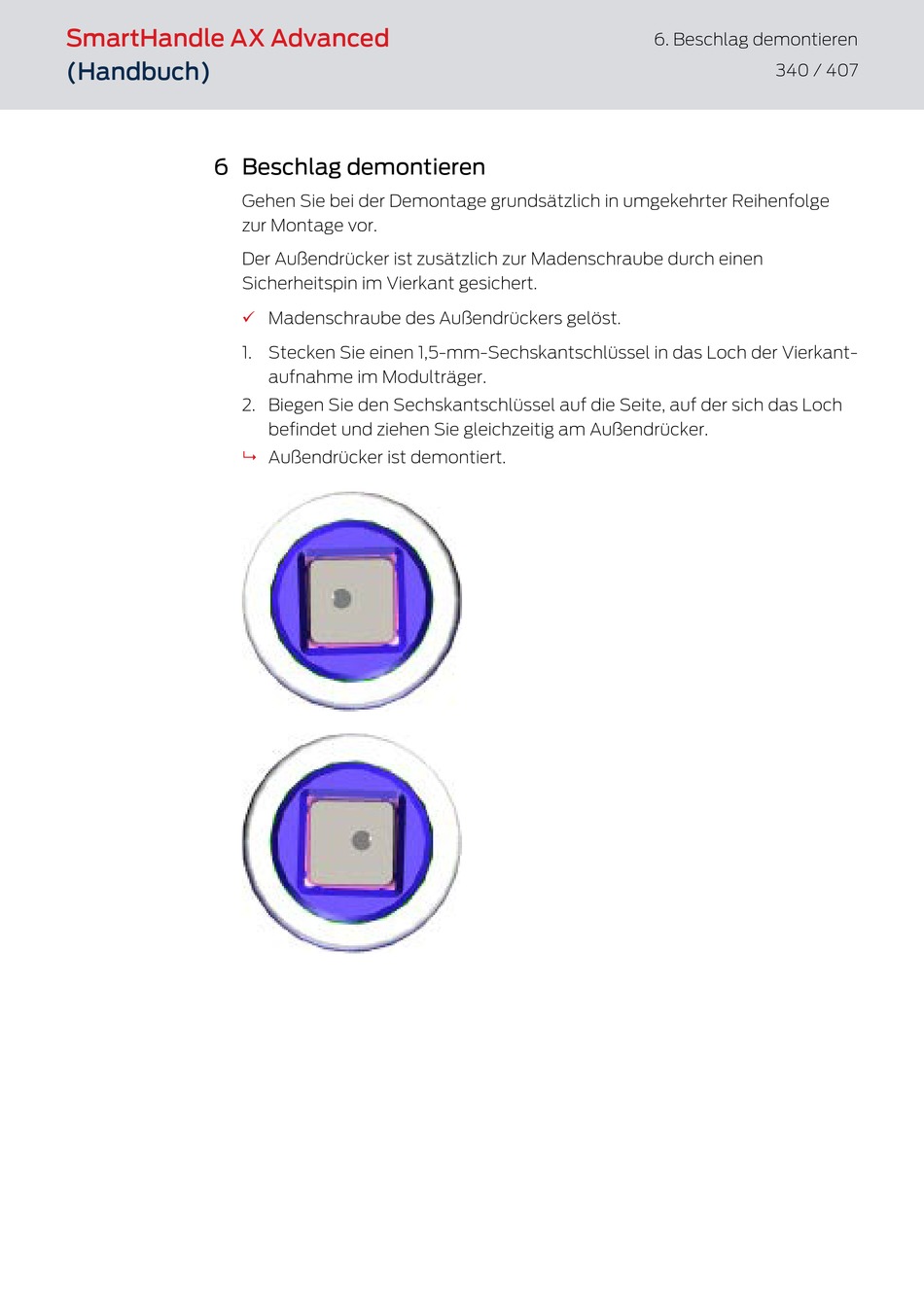

6 Beschlag demontieren
Gehen Sie bei der Demontage grundsätzlich in umgekehrter Reihenfolge
zur Montage vor.
Der Außendrücker ist zusätzlich zur Madenschraube durch einen
Sicherheitspin im Vierkant gesichert.
ü
Madenschraube des Außendrückers gelöst.
1. Stecken Sie einen 1,5-mm-Sechskantschlüssel in das Loch der Vierkant-
aufnahme im Modulträger.
2. Biegen Sie den Sechskantschlüssel auf die Seite, auf der sich das Loch
befindet und ziehen Sie gleichzeitig am Außendrücker.
Außendrücker ist demontiert.
9
6. Beschlag demontieren
340 / 407
