Simons Voss Technologies SmartHandle AX Advanced Handbuch Seite 341

SmartHandle AX Advanced
(Handbuch)

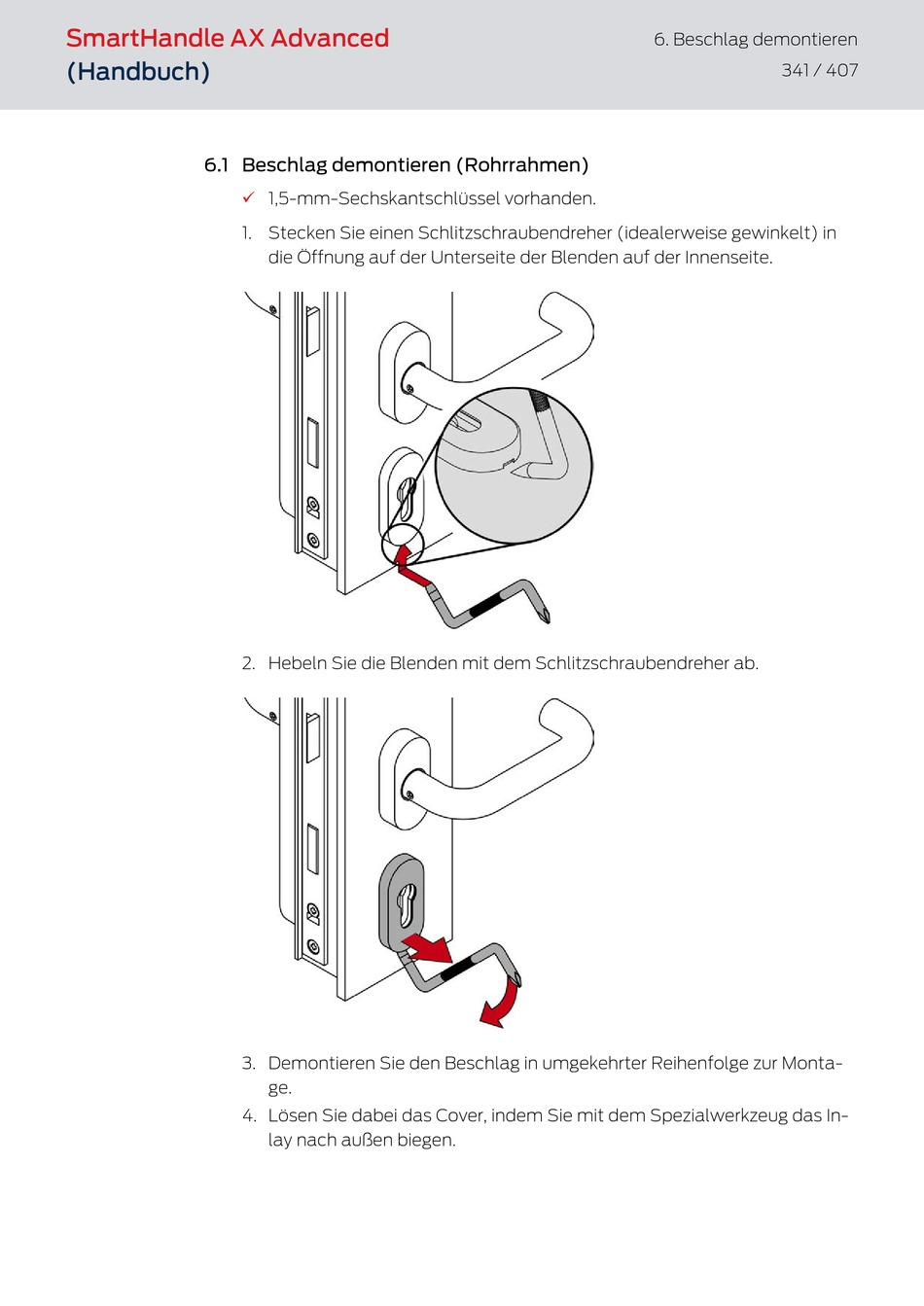

6.1 Beschlag demontieren (Rohrrahmen)
ü 1,5-mm-Sechskantschlüssel vorhanden.
1. Stecken Sie einen Schlitzschraubendreher (idealerweise gewinkelt) in
die Öffnung auf der Unterseite der Blenden auf der Innenseite.
2. Hebeln Sie die Blenden mit dem Schlitzschraubendreher ab.
3. Demontieren Sie den Beschlag in umgekehrter Reihenfolge zur Monta-
ge.
4. Lösen Sie dabei das Cover, indem Sie mit dem Spezialwerkzeug das In-
lay nach außen biegen.
6. Beschlag demontieren
341 / 407
