Simons Voss Technologies SmartHandle AX Advanced Handbuch Seite 42

SmartHandle AX Advanced
(Handbuch)

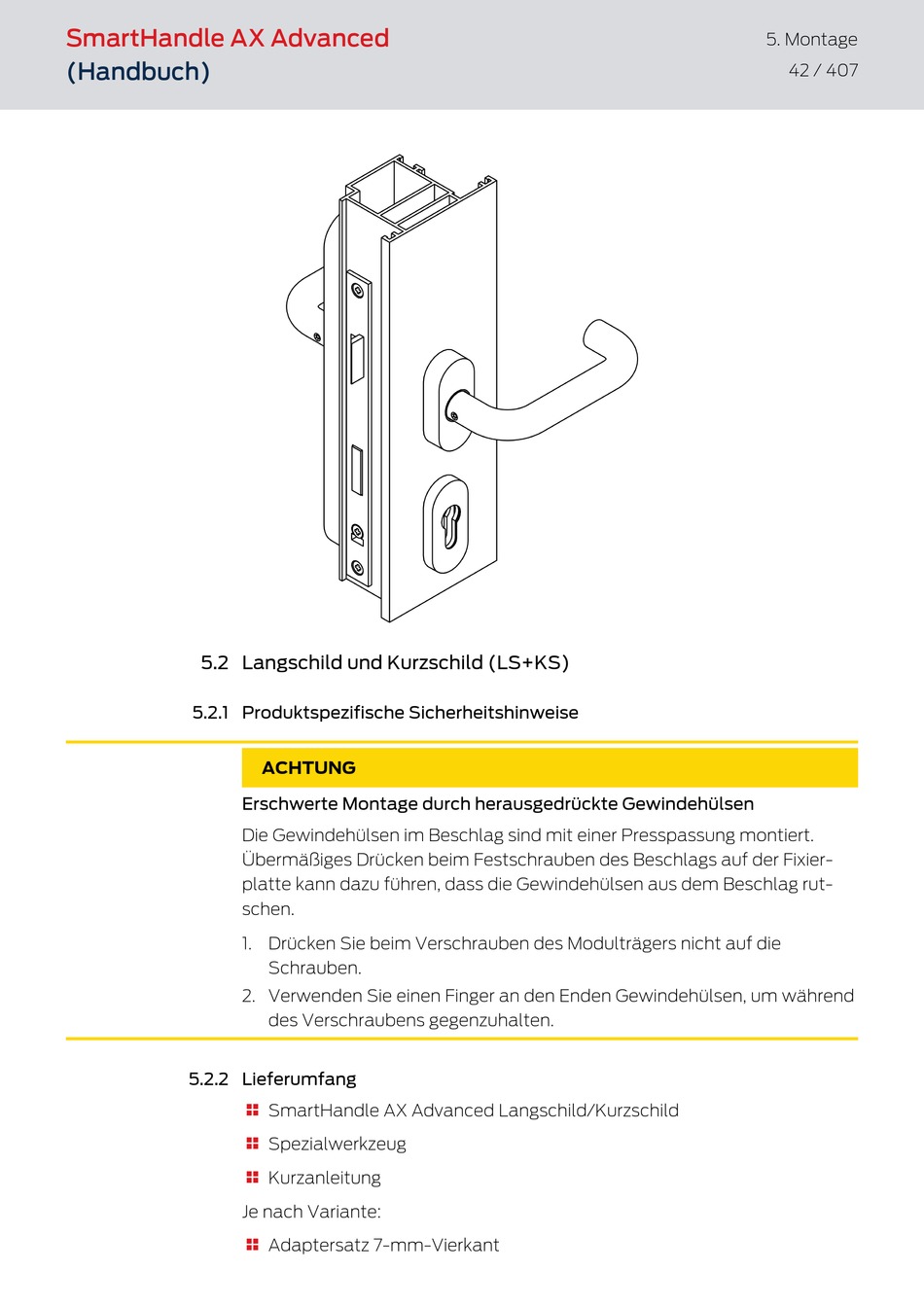

5.2 Langschild und Kurzschild (LS+KS)
5.2.1 Produktspezifische Sicherheitshinweise
5.2.2 Lieferumfang
ACHTUNG
Erschwerte Montage durch herausgedrückte Gewindehülsen
Die Gewindehülsen im Beschlag sind mit einer Presspassung montiert.
Übermäßiges Drücken beim Festschrauben des Beschlags auf der Fixier-
platte kann dazu führen, dass die Gewindehülsen aus dem Beschlag rut-
schen.
1. Drücken Sie beim Verschrauben des Modulträgers nicht auf die
Schrauben.
2. Verwenden Sie einen Finger an den Enden Gewindehülsen, um während
des Verschraubens gegenzuhalten.
SmartHandle AX Advanced Langschild/Kurzschild

Spezialwerkzeug

Kurzanleitung

Je nach Variante:
Adaptersatz 7-mm-Vierkant

5. Montage
42 / 407
