Zipro Colt Bedienungsanleitung Seite 76

5 Рамка на двигателя
6 Поддръжка на ходовата част
7 Преден валяк
Задна ролка
8
9 Цилиндър
10 Редукторна плоча
11 Зъбен ремък
12 Многоребрен ремък
13 Компютър за управление
14 Горен капак на двигателя
15 Долен капак на двигателя
16 Заден капак на валяка - ляв
17 Капак на задния валяк - десен
18 Страничен панел
19 Транспортно колело
20 Капачка на държача на парапета
21 Покривало от пяна за перилата
22 Възглавница за краката
23 Гумени възглавнички за амортизация
24 Захранващ кабел
25 Регулатор на наклона
26 Заключване на регулатора на наклона
27 Каучукови възглавнички
28 Капак за профила на рамката
29 Двигател
30 Превключвател за включване/изключване
31 Захранващ кабел
32 Единичен кабел
33 Сензор за импулси / бутон за бърз старт/спиране
Импулсен сензор / Бутони за бърза смяна на
34 скоростта +/ -
35 Кабел за свързване отгоре
36 Ключ за безопасност
37 Винт M8*50
38 Винт M8*12
39 Винт M8*16
40 Винт M8*40
41 Винт Φ10*15*(M8*10)
42 Винт M8*20
43 Винт M8*42 20
44 Винт M8*30 15
45 Лепило за пяна
46 Винт M8*45 20
47 Винт M8*32
48 Винт M6*25
49 Винт
50 Винт
51 Винт ST4.0*30
52 Винт ST4.2*20
53 Винт ST4.2*16
54 Винт ST4.2*16
55 Гайка M8 S13
56 Подложка Φ9* Φ16*t1.0
57 Заключваща шайба Φ11* Φ 20*t1.5
58 Заключваща шайба D8
59 Шайба Φ5.2* Φ10*t1
60 Компютърен кабел
61 Ключ S17 / S13
62 Гаечен ключ S6 / 80*80 mm
ИНСТРУКЦИЯ ЗА МОНТАЖ (→ Вижте стр. 3)
ВНИМАНИЕ! По време на монтаж спазвайте указанията по-долу и
използвайте инструментите, приложени към продукта.
Пригответе съответно голямо пространство за монтаж на уреда.
С оглед на голямото тегло на някои елементи се препоръчва
монтажът да се изпълни от две лица.
ИНСТРУКЦИИ ЗА СГЪВАНЕ НА БЯГАЩА ПЪТЕКА (→ Вижте
страница 6)
1
1 СГЪВАНЕ НА УРЕДА
1 ВНИМАНИЕ! Преди да пристъпите към сглобяването,
проверете внимателно дали всички болтове са затегнати.
1
ВНИМАНИЕ! По време на сгъването, внимавайте да не си
1
затиснете ръцете и пръстите.
1
Повдигнете ходовата лента на уреда в изправено положение,
1
докато чуете звука на заключване на механизма за сгъване.
1
1
РАЗГЪВАНЕ НА УРЕДА
1
ВНИМАНИЕ! Уверете се, че няма трети лица или животни в
1
непосредствена близост, когато слизате от ходовата лента.
1
Докато държите ходовата лента, освободете с крак заключващия
1
механизъм на механизма за сгъване. Спуснете платформата до
2
височината на парапета на основната рамка.
2
От тази височина лентата автоматично ще се спусне към земята.
2
2
РЕГУЛИРАНЕ
4
Нивелиране на уреда
8
Нивелирайте уреда, като развиете или затегнете нивелиращите
1
крачета на предната и задната основа.
2
2

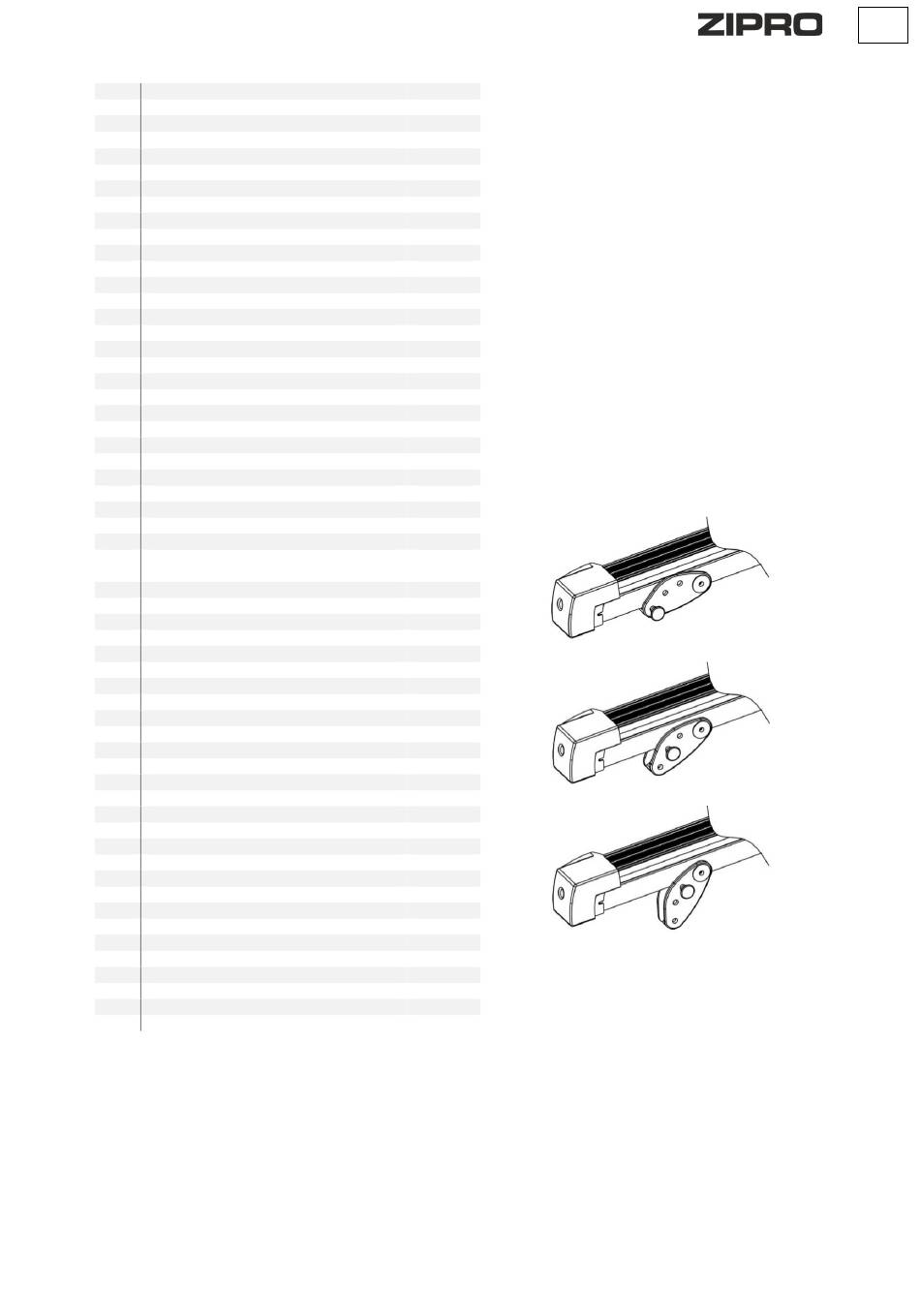

РЕГУЛИРАНЕ НА ЪГЪЛА НА ХОДОВАТА ЛЕНТА
2
Бягащата пътека има възможност за регулиране на ъгъла на
2
лентата за бягане. Чрез промяна на положението на заключване
4
на регулатора на наклона може да се настрои една от 3-те
2
налични вариации, както е показано на фигурата.
2
6
4
2
2
2
3
2
4 Ходовата лента е в максимално положение.
1
2
4
2
1
4
5
2
6 Леко повдигната лента за бягане.
2
4
2
6
19
4
10
16
Лентата за бягане е поставена хоризонтално.
2
8
1 ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ НА КОМПЮТЪРА
1
ПУСКАНЕ
1
В рамките на 5 секунди след натискане на бутона START
1
устройството ще започне работа.
ЕНЕРГОСПЕСТЯВАЩА ФУНКЦИЯ
Компютърът на бягащата пътека ще влезе автоматично в режим
на пестене на енергия, ако в рамките на 10 минути не се
извършва никаква дейност. Натиснете който и да е клавиш, за да
възобновите работата на системата.
АВАРИЙНО СПИРАНЕ
ВНИМАНИЕ! Ключът за безопасност трябва да бъде прикрепен
към облеклото ви по време на всяка тренировка.
