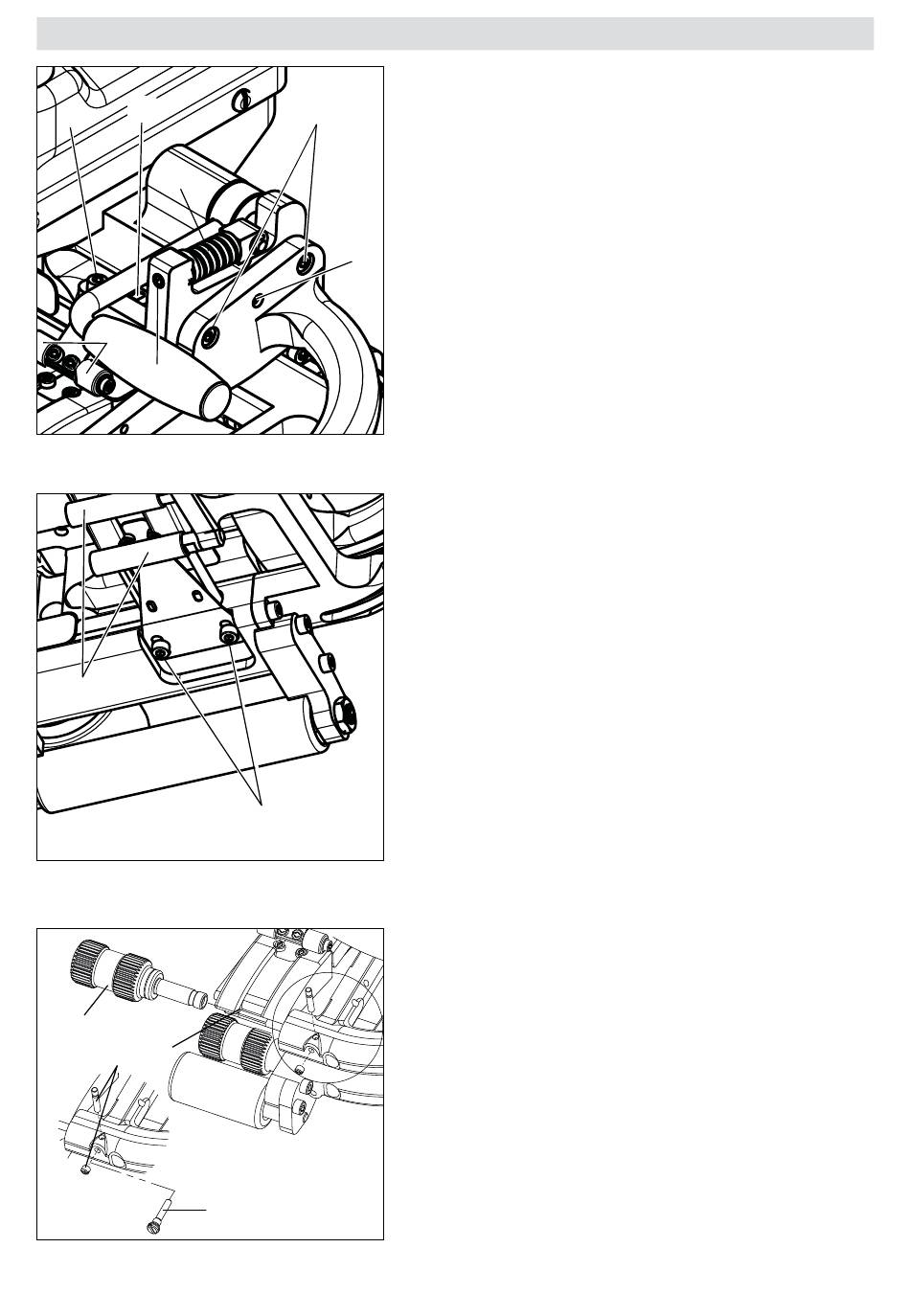

5. Inställningar på minisvets
21
20
22
10
23
25
8
28
27
Z
26
Dra ut kontakten från strömförsörjningen innan du juste-
rar några komponenter.
18
5.1
Vrid justeringsskruven (23) moturs för att minska trycket 30 %
av max. svetstryck. Minska trycket för tunnare eller mjukare mate-
rial.
19
5.2
Lossa skruven (19). Vrid på skruvarna (18) för att justera vin-
keln på den övre tryckrullen. Därigenom justeras positionen till
den nedre tryckrullen. Gör en testsvetsning för att kontrollera att
positionen är rätt. Svetstrycket ska vara samma från vänster sida
till höger sida. Obs! I avslappnat läge är rullarna inte parallella.
Justering är nödvändig för HDPE > 0,5 mm. Dra åt skruven (19)
för att låsa positionen.
5.3
Lossa skruvarna (24). Sätt 2 bitar av materialet som ska svetsas
mellan tryckrullarna och stäng spännspaken (6). Flytta kilen
med lätt tryck mellan materialen mot tryckrullarna. Kilen ska vara
i rätt vinkel mot tryckrullarna. Dra åt skruven (24).
5.4
Lägg två materialdelar som ska svetsas ihop mellan tryckrul-
larna (8) och de övre (10) och nedre nedhållarrullarna (25)
och stäng spännspaken (6). Positionera de övre nedhållar-
rullarna (10) med hjälp av skruven (21). Reglera skruven
(20) för att ställa in de övre och nedre nedhållarrullarnas
(25) tryck på kilen.
Obs! För optimala svetsresultat måste material ha största möjli-
24
ga kontakt med den övre och nedre sidan av kilen under svets-
ningen.
5.5
Välj rätt tryckrullar (8) av stål eller silikon baserat på svets-
materialet (det går även bra att kombinera båda). Ta ut stopp-
skruven med tapp (26) eller stiftskruven och hårdmetallstiftet
Z
(28). Byt övre och/eller undre tryckrullar (8) och sätt tillbaka
stoppskruven med tapp (26) eller stiftskruven och hårdme-
tallstiftet (28).
Obs! Den fyrkantiga änden av den böjliga tråden (27) måste
sättas in försiktigt.
Finjustering av tryck
Justering av tryckrullar (drivningsrullar)
Justering av kilposition
Nedhållning av rullar (endast geo2)
Byte av tryckrullar (8)
