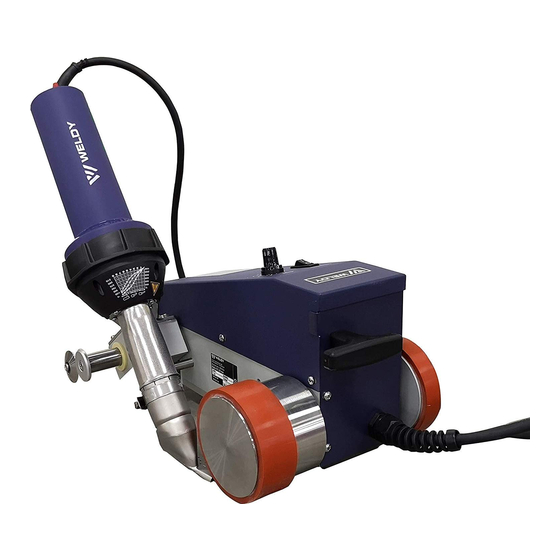

WELDY foiler Bedienungsanleitung
Verwandte Anleitungen für WELDY foiler
Inhaltszusammenfassung für WELDY foiler
- Seite 2 Deutsch Bedienungsanleitung English Operating Instructions Français Notice d’utilisation Español Instrucciones de funcionamiento Português Instruções de Operação Italiano Istruzioni per l’uso Gebruikershandleiding Nederlands...
-
Seite 3: Inhaltsverzeichnis
4.2 Lieferumfang ............................6 4.3 Übersicht zu den Gerätekomponenten ....................7 4.3.1 Übersicht zu den foiler-Gerätekomponenten ..................7 4.3.2 Übersicht zu den Gerätekomponenten von foiler ETL ..............8 5. Einstellungen am foiler / foiler ETL......................8 5.1 Einstellungen der Schweissdüse ......................9 5.2 Wechseln der Schweissdüse .........................9 5.3 Einstellung der Spurführungsrolle (nur foiler ETL) ..................10... -
Seite 4: Wichtige Sicherheitshinweise
Bedienungsanleitung (Übersetzung der Original-Bedienungsanleitung) Herzlichen Glückwunsch zum Kauf Ihres foiler / foiler ETL! Sie haben sich für einen erstklassigen Heissluft-Schweissautomaten entschieden, der nach dem neuesten Stand der Technik in der Kunststoffverarbeitung entwickelt und gefertigt wurde. Für die Herstellung wurden hochwertige Materialien verwendet. -
Seite 5: Bestimmungsgemässer Gebrauch
1.1 Bestimmungsgemässer Gebrauch Der Automat foiler / foiler ETL wurde für das Überlappschweissen von Planen und Werbeflächen in professionellen Anwendungen entwickelt. Es dürfen nur Original-Ersatzteile und -Zubehör von Weldy eingesetzt werden. Werden Ersatzteile oder Zubehör anderer Hersteller verwendet, erlischt sowohl die Gewährleistung als auch die Garantie. -
Seite 6: Ihr Foiler / Foiler Etl
Handgriff (19) in der Mitte verwenden, um den Schweissautomaten mit der Hand anzuheben. 4. Ihr foiler / foiler ETL 4.1 Typenschild und Kennzeichnung Modell und Seriennummer befinden sich auf dem Typenschild des Gerätes. Übernehmen Sie diese Angaben in Ihre Bedienungsanleitung und geben Sie sie bei jedem Schriftwechsel mit unseren Vertretern oder autorisierten Servicestellen an. -
Seite 7: Übersicht Zu Den Gerätekomponenten
4.3 Übersicht zu den Gerätekomponenten 4.3.1 Übersicht zu den foiler-Gerätekomponenten 1. Netzanschlusskabel 12. SELECT-Menütaste 2. Antriebs-/Andrückrolle 13. PLUS-Taste 3. Schweissdüse 14. Taste STANDBY/ABKÜHLEN 4. Heissluftgebläse 15. MINUS-Taste 5. Lenkrolle 16. Antriebsschalter 6. Verstellhebel 17. Potentiometer für Schweissgeschwindigkeit 7. Gehäuse/Gestell 18. Antriebsrolle 8. -
Seite 8: Übersicht Zu Den Gerätekomponenten Von Foiler Etl
4.3.2 Übersicht zu den Gerätekomponenten von foiler ETL 1. Netzanschlusskabel 18. Antriebsrolle 2. Antriebs-/Andrückrolle 19. Zusatzgewicht mit Handgriff (optional) 3. Schweissdüse 20. Traggriff 4. Heissluftgebläse 21. Anfahrschalter (foiler ETL) 5. Lenkrolle 22. Spurführungsrolle (foiler ETL) 7. Gehäuse/Gestell 24. Potentiometer für Temperatureinstellung 8. -
Seite 9: Einstellungen Der Schweissdüse
Die Position der Schweissdüse kann an den folgenden drei Stellen verändert werden: • Innensechskantschrauben (26) • Innensechskantschraube (27) • Schlauchbride (28) foiler ETL Die Position der Schweissdüse kann an den folgenden drei Stellen verändert werden: • Innensechskantschrauben (26) • Schlauchbride (28) 5.2 Wechseln der Schweissdüse... -
Seite 10: Einstellung Der Spurführungsrolle (Nur Foiler Etl)
5.3 Einstellung der Spurführungsrolle (nur foiler ETL) Durch lösen der Innensechskantschraube (29) und mit Hilfe der Markierung kann die Spurführung eingestellt werden. 6. Inbetriebnahme Ihres foiler 6.1 Arbeitsumgebung und Sicherheit Der Schweissautomat darf nur im Freien oder in einem gut belüfteten Bereich eingesetzt werden. -
Seite 11: Betriebsbedingungen
6.2 Betriebsbedingungen • Grundeinstellung der Schweissdüse (3) überprüfen. • Gerät an die Stromversorgung anschliessen. Die Netzspannung muss mit der am Gerät angegebenen Nennspan- nung übereinstimmen. 6.3 Einschalten Den Gebläseschalter (9) auf I stellen. Die SELECT-Taste (12) einmal drücken. Der Heizvorgang startet mit den zuletzt gespeicherten Einstellungen. Das gewünschte Programm auswählen oder die Temperatur und den Luftstrom nach Bedarf einstellen. -
Seite 12: Schweissparameter
• Das Netzanschlusskabel (1) sowie den Netzstecker auf elektrische und/oder mechanische Beschädigung überprüfen. • Schweissdüse (3) mit einer Drahtbürste reinigen. 7. Kurzanleitung für den foiler 7.1 Einschalten / Start 1. Stecker für die Netzspannung anschliessen. 2. Mit dem Gebläseschalter (9) das Heissluftgebläse (4) einschalten. -
Seite 13: Ausschalten
2. Die STANDBY-Taste (14) am Heissluftgebläse (4) drücken und Gerät abkühlen lassen. 3. Mit dem Gebläseschalter (9) das Heissluftgebläse (4) abschalten. 4. Stecker für die Netzspannung abziehen. 8. Inbetriebnahme Ihres foiler ETL 8.1 Arbeitsumgebung und Sicherheit Der Schweissautomat darf nur im Freien oder in gut belüfteten Räumen eingesetzt werden. -
Seite 14: Schweissparameter
• Warten, bis das Gerät abgekühlt ist. • Netzanschlusskabel (1) und Stecker auf elektrische und mechanische Beschädigung überprüfen. • Schweissdüse (3) mit einer Drahtbürste reinigen. 9. Kurzanleitung für foiler ETL 9.1 Einschalten / Start 1. Stecker für die Netzspannung anschliessen. -
Seite 15: Häufig Gestellte Fragen, Ursachen Und Massnahmen
Nach maximal 5 Minuten wurde die notwendige Schweisstemperatur noch nicht erreicht: • Netzspannung überprüfen. 11. Zubehör Es dürfen nur Original-Ersatzteile und -Zubehör von Weldy eingesetzt werden. Werden Ersatzteile oder Zubehör anderer Hersteller verwendet, erlischt sowohl die Gewährleistung als auch die Garantie. Weitere Informationen finden Sie auf www.weldy.com.
