WELDY miniwelder geo2 Bedienungsanleitung Seite 7

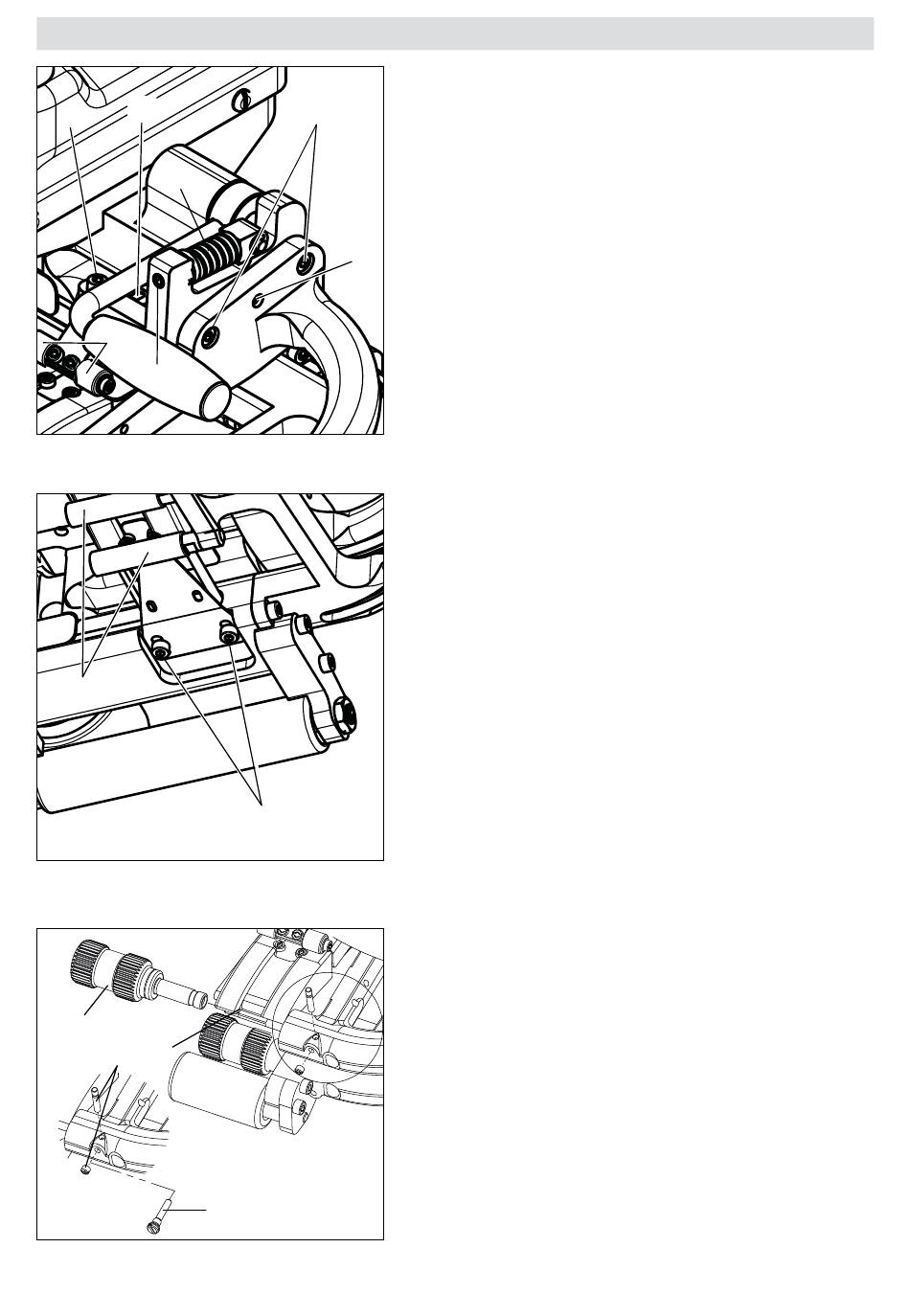

5. Einstellungen am miniwelder
21
20
22
10
23
25
8
28
27
Z
26
Vor der Einstellung der Komponenten Netzstecker ziehen.
18
5.1
Die Einstellschraube (23) gegen den Uhrzeigersinn drehen, um
den Druck auf 30 % des maximalen Schweissdrucks zu verringern.
Druck bei dünnerem oder weicherem Material reduzieren.
19
5.2
Schraube (19) lösen. Durch Drehen der Schrauben (18) kann
der Winkel der oberen Andrückrolle angepasst werden. Dadurch
wird die Position zur unteren Andrückrolle verändert. Eine Test-
schweissung durchführen, um die richtige Position zu überprü-
fen. Der Schweissdruck sollte links wie rechts gleich sein. Ach-
tung: In der Ruhelage sind die Rollen nicht parallel. Bei HDPE >
0,5 mm sind Anpassungen nötig. Schraube (19) festziehen, um
die Position zu verriegeln.
5.3
Schrauben (24) lösen. Zwei zu verschweissende Materialteile
zwischen die Andrückrollen legen und den Spannhebel (6)
schliessen. Keil mit leichtem Druck zwischen dem Material in
Richtung Andrückrollen bewegen. Der Keil muss rechtwinklig zu
den Andrückrollen stehen. Schrauben (24) festziehen.
5.4
Zwei zu verschweissende Materialteile zwischen den Andruck-
rollen (8) sowie den oberen (10) und unteren Niederhal-
terollen (25) legen und den Spannhebel (6) schliessen.
Anhand der Schraube (21) die oberen Niederhalterollen
(10) positionieren. Durch Einstellen der Schraube (20) den
24
Druck der oberen und unteren Niederhalterollen (25) auf
den Keil einstellen.
Achtung: Für optimale Schweissergebnisse sollte das Material
während des Schweissprozesses maximalen Kontakt zur Ober-
und Unterseite des Keils haben.
5.5
Z
Je nach Schweissmaterial die richtigen Andruckrollen (8) aus
Stahl oder Silikon wählen (es ist auch eine Kombination aus
beiden möglich). Den Gewindestift mit Zapfen (26) oder
Stiftschraube und Hartmetallstift (28) herausnehmen.
Obere und/oder untere Andruckrollen (8) austauschen und
Gewindestift mit Zapfen (26) oder Stiftschraube und Hart-
metallstift (28) wieder einsetzen.
Achtung: Das Vierkantende der flexiblen Welle (27) muss vor-
sichtig eingesetzt werden.
Feineinstellung Druck
Ausrichtung der Andrückrollen (Laufrollen)
Einstellung Keilposition
Rollen niederhalten (nur für geo2)
Austausch der Andruckrollen (8)
7
