WELDY miniwelder geo2 Bedienungsanleitung Seite 43

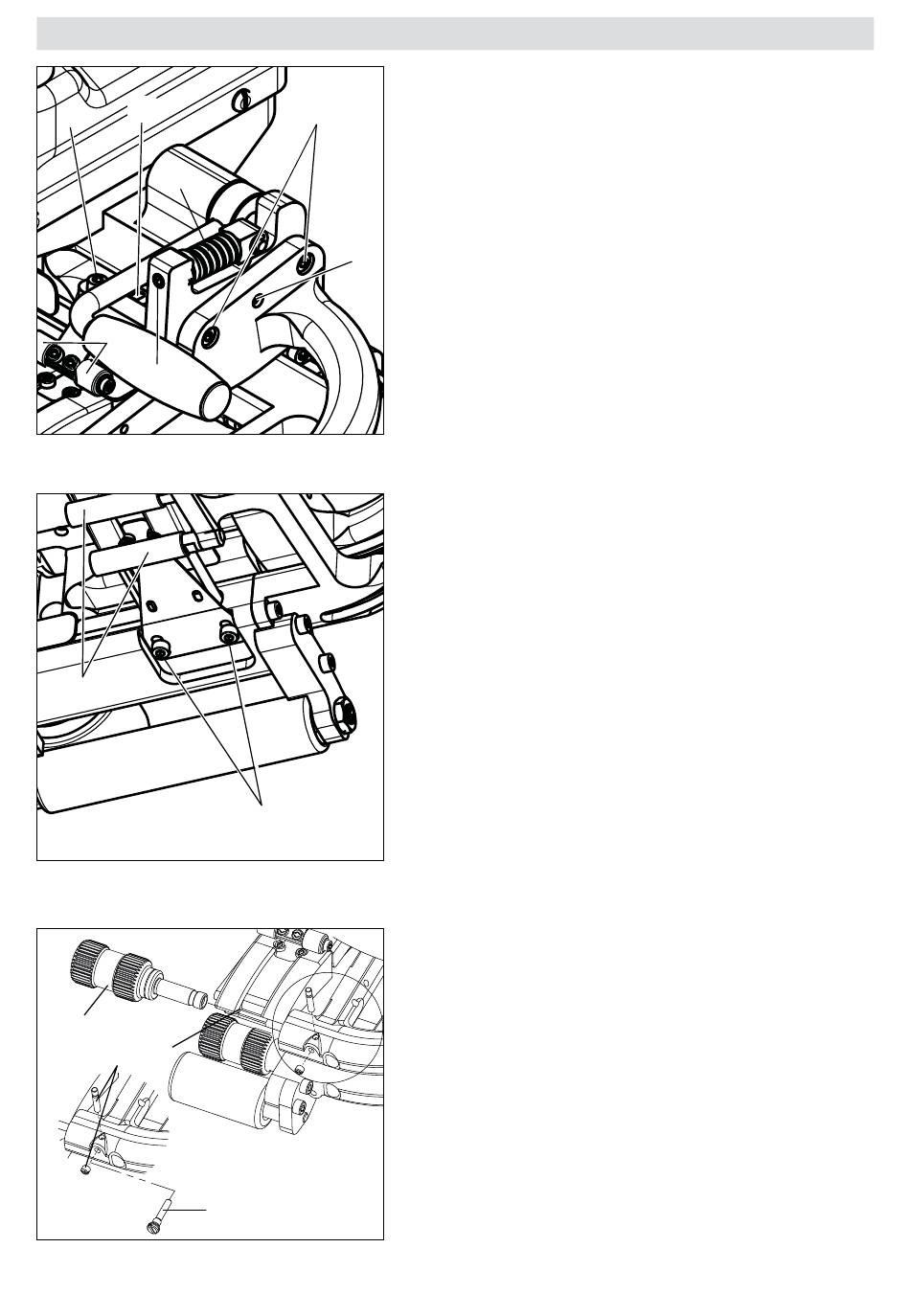

5. Configurações no minissoldador
21
20
22
10
23
25
8
28
27
Z
26
Antes de ajustar os componentes, puxe o conector da ali-
mentação de energia.
18
5.1
Gire o parafuso de ajuste (23) no sentido anti-horário, para
reduzir a pressão em 30 % da pressão de soldagem máxima.
Reduza a pressão, para materiais mais finos ou mais leves.
19
5.2
Solte o parafuso (19). Ao girar os parafusos (18), você pode
ajustar o ângulo do rolete de pressão superior. Isto ajusta a posi-
ção do rolete de pressão inferior. Realize uma soldagem de teste,
para verificar se a posição está correta. A pressão de soldagem
deve ser igual, do lado esquerdo até o lado direito. Atenção, na
posição relaxada os roletes não estão paralelos. É necessário ajus-
te para HDPE > 0,5 mm. Aperte o parafuso (19), para travar a
posição.
5.3
Solte os parafusos (24). Coloque 2 pedaços do material a ser sol-
dado entre os roletes de pressão, e feche a alavanca de tensão
(6). Com uma leve pressão, mova a cunha na direção dos roletes
de pressão, entre o material. A cunha deve estar em ângulo reto,
em relação aos roletes de pressão. Aperte o parafuso (24).
5.4
Colocar duas partes do material a ser soldado entre os rolos
de pressão (8) e os roletes de montagem superiores (10) e
inferiores (25) e fechar a alavanca de fixação (6). Com base
no parafuso (21), posicionar os roletes de montagem supe-
riores (10). Ao ajustar o parafuso (20), ajustar a pressão dos
24
roletes de montagem superiores e inferiores (25) sobre a
cunha.
Atenção: Para resultados de soldagem ideais, o material deve
ter o máximo de contato com os lados superior e inferior da
cunha, durante o processo de soldagem.
5.5
Z
De acordo com o material de solda, escolher os rolos de pressão
(8) corretos de aço ou silicone (também é possível uma combi-
nação dos dois). Retirar o pino roscado com munhão (26) ou
cavilha roscada e pino de metal duro (28). Substituir os rolos
de pressão (8) superiores e/ou inferiores e recolocar o pino ros-
cado com munhão (26) ou cavilha roscada e pino de metal
duro (28).
Atenção: A ponta quadrada do cabo flexível (27) deve ser rein-
serida com cuidado.
Pressão de ajuste preciso
Alinhamento do rolete de pressão (roletes de tração)
Ajuste da posição da cunha
Manter os rolos pressionados (apenas para geo2)
Substituição dos roletes de pressão (8)
43
