NL
ONDERDELENLIJST
NR.
OMSCHRIJVING
1
Hoofdframe
2
Stuur
3
Geleiderail
4L/R
Stuurarm
5L/R
Trapbeugel
6L/R
Rolbeugel
7
Verbindingsstuk
8
Crank
9
Stuur
10L/R
Stuur
11
Voorste voet
12
Inbusbout M8*60
13L/R
Afdekking stuurpen
14
Inbusbout Φ10*57 M6*16
15
Inbusbout Φ10*45 M6*16
16
Inbusbout M6*16
17
Schroef M8 * L45 * Φ8
18
Computer
19
Inbusschroef M8 * 38 * L12
20
Inbusschroef M8*20
21
Inbusbout M8 * 16
22
Inbusbout M8 * 16
23
Zeskantbout M8 * 40
24
Zeskantbout M8*16
25
Zeskantbout M8*20
26
Panheadschroef ST4.2*18
27
Kruiskopschroef
28
Schroef M8 * 55
29
Platte ringΦ17*Φ22*1
30
Moer
31
Platte ring D8*D32*2
32
Veerring D8
33
Platte ring D8*D20*2
34
Platte ring D8*D16*1,5
35
As van houders
36
Boogschijf Φ8*1.5*Φ20
37
As Φ17 * 59
38
Golfring D17
39
Rol
40
Nylon moer M8
41
Dopmoer M8
42
Lager 6003Z
43
Zeskantmoer M10
44
Ovale eindkap 1
45
Stelvoet
46
Schuimrubberhouder 1
47
Schuimrubber handvat 2
48
Krukhoes
49
Slingerdeksel
50
Kunststof afstandhouder φ32*φ16*22
51
Plastic afstandshouder φ28*φ10*18
52
Kunststof afstandhouder φ32*φ10*15.5
53
Plastic afstandhouder φ32*φ16.2*14
54
Het blad van het gidsspoor
55
Impulssensor
56L/R
Pedaal
57
Sensorkabel
58
Aansluitkabel
59
Impulsmeting kabel
60
Stroomvoorziening
61
Kogelkap
62
Ovale afdekkap 2
63
Ronde kap 1
64
Ronde kap 2
MONTAGEHANDLEIDING (→ Zie pagina 3)
OPGELET! Volg de onderstaande stappen tijdens de montage en
gebruik het gereedschap dat bij het product is geleverd.
91
Zorg voor voldoende vrije ruimte om het apparaat te monteren.
AANTAL
Vanwege het hoge gewicht van sommige elementen wordt
aangeraden dat twee personen de montage voltooien.
1
1
AANPASSINGEN
1
Waterpas zetten van het apparaat
1+1
1+1
Zet het apparaat waterpas door de stelvoetjes aan de voor- en
achterkant los of vast te draaien.
1+1
2

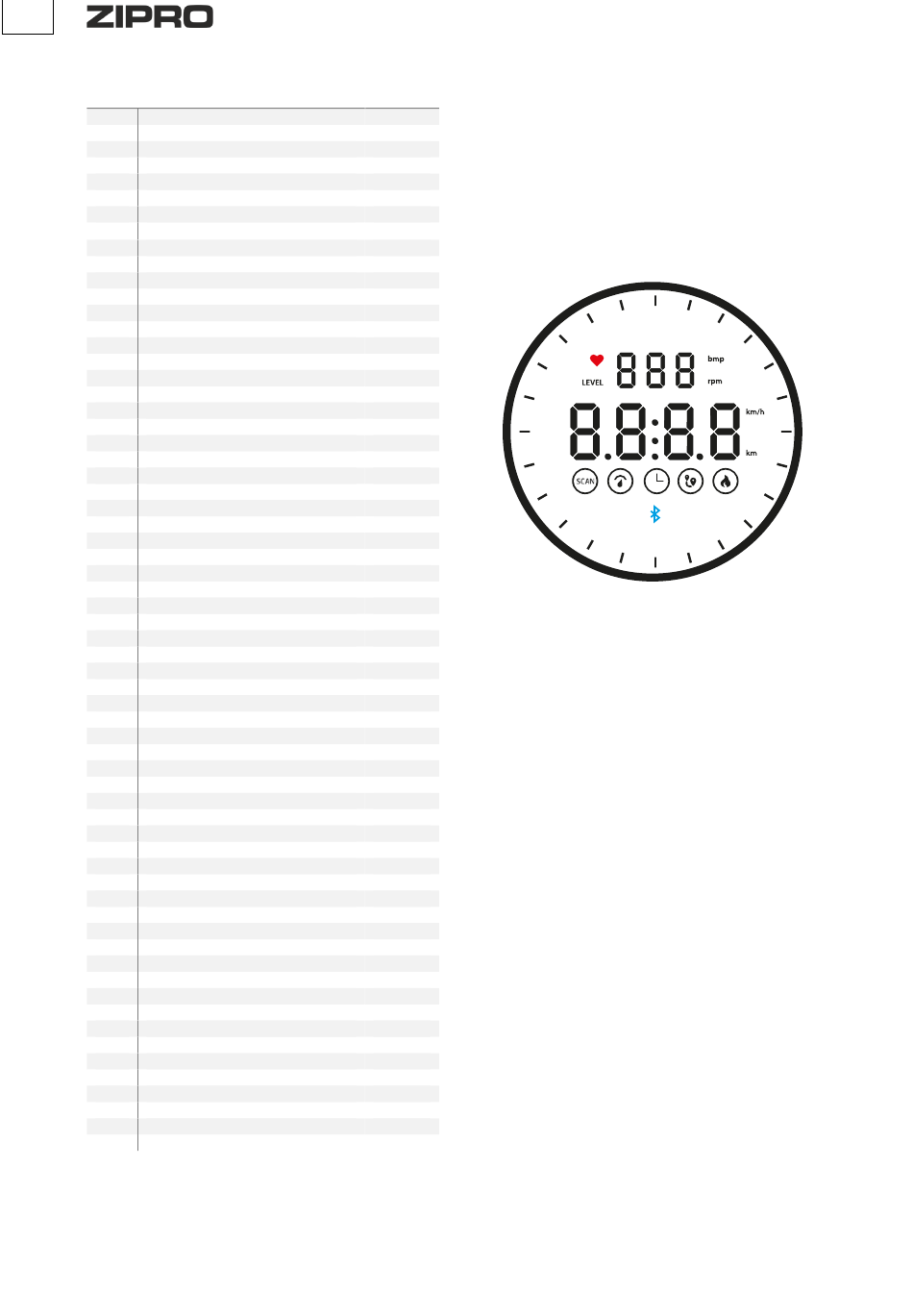

COMPUTERHANDLEIDING
2
COMPUTER (MODEL) OT-1PRO
1
Verwijder de beschermfolie van het computerscherm voor gebruik.
1+1
1
2
1+1
2
2
4
4
1
2
4
4
4
6
4
2
12
4
2
4
2
6
AUTO AAN/UIT
22
De computer wordt ingeschakeld wanneer het vliegwiel in beweging
8
wordt gezet of wanneer de draaiknop wordt ingedrukt. De computer
12
wordt automatisch uitgeschakeld na 3 minuten inactiviteit.
1
8
WERKBESCHRIJVING
2
OP DE KNOP DRUKKEN
6
•
Druk tijdens activiteit op de draaiknop om de weergavemodus
2
te wijzigen.
8
•
Druk tijdens activiteit lang op de draaiknop om de gegevens
6
opnieuw in te stellen.
4
•
Als u op de draaiknop drukt, hoort u een geluid.
4
6
DE DRAAIKNOP DRAAIEN
6
•
Parameters en functies kunnen in de stand-bymodus worden
2
gewijzigd door aan de draaiknop te draaien. De waarde neemt
2
toe wanneer deze met de klok mee wordt gedraaid, neemt in
2
de tegenovergestelde richting af.
2
•
Het weerstandsniveau in de activiteitsmodus wordt verhoogt
14
door de draaiknop met de klok mee te draaien. Draaien in de
4
tegenovergestelde richting vermindert het weerstandsniveau.
4
2
OPSTARTEN IN AFTELMODUS OF IN HANDMATIGE MODUS
2
Als er beweging wordt gedetecteerd of als er op een knop wordt
2
gedrukt, wordt de computer geactiveerd en verschijnen er lichten
1+1
rond het circuit. Het zal dan automatisch naar de aftelmodus P gaan.
1
1
2
1
6
2
2
