12 Bullone a brugola M8*60
13L/R Coperchio del montante del manubrio
14 Vite a brugola Φ10*57 M6*16
15 Vite a brugola Φ10*45 M6*16
16 Vite a brugola M6*16
17 Vite M8 * L45 * Φ8
18 Computer
19 Vite a brugola M8 * 38 * L12
20 Vite a brugola M8*20
21 Vite a brugola M8 * 16
22 Vite a testa esagonale M8 * 16
23 Vite a testa esagonale M8 * 40
24 Vite a testa esagonale M8*16
25 Vite esagonale M8*20
26 Vite a testa bombata ST4.2*18
27 Vite a testa Phillips
28 Vite M8 * 55
29 Rondella piattaΦ17*Φ22*1
30 Dado
31 Rondella piatta D8*D32*2
32 Rondella elastica D8
33 Rondella piatta D8*D20*2
34 Rondella piatta D8*D16*1,5
35 Asse dei supporti
36 Rondella ad arco Φ8*1,5*Φ20
37 Asse Φ17 * 59
38 Rondella ondulata D17
39 Rullo
40 Dado in nylon M8
41 Dado a calotta M8
42 Cuscinetto 6003Z
43 Dado esagonale M10
44 Tappo ovale 1
45 Piedino di livellamento
46 Supporto in schiuma 1
47 Impugnatura in schiuma 2
48 Coperchio della manovella
49 Coperchio della manovella
50 Distanziale in plastica φ32*φ16*22
51 Distanziale in plastica φ28*φ10*18
52 Distanziatore in plastica φ32*φ10*15,5
53 Distanziale in plastica φ32*φ16,2*14
54 Foglio di guida
55 Sensore di impulsi
56L/R Pedale
57 Cavo del sensore
58 Cavo di collegamento
59 Cavo di misurazione degli impulsi
60 Alimentazione
61 Cappuccio a sfera
62 Coperchio ovale 2
63 Coperchio rotondo 1
64 Coperchio rotondo 2
INSTRUZIONI DI MONTAGGIO (→ Vedi pagina 3)
ATTENZIONE! Durante l'installazione, seguire i passi seguenti e usate
gli strumenti forniti con il prodotto.
Preparare uno spazio libero sufficiente per montare la cyclette.
A causa del peso elevato di alcuni componenti, due persone sono
raccomandate per il montaggio.
IMPOSTAZIONI
Livellamento dell'unità
Livellare l'unità svitando o stringendo i piedini di livellamento situati
sullo stabilizzatore anteriore e posteriore.
ISTRUZIONI PER IL COMPUTER ISTRUZIONI PER IL COMPUTER
COMPUTER (MODELLO) OT-1PRO
Si prega di rimuovere la pellicola protettiva dallo schermo del
computer prima dell'uso.
79
2
1+1
2
2
4
4
1
2
4
4
4
6
4
2
12
4
2
4
2
6
22

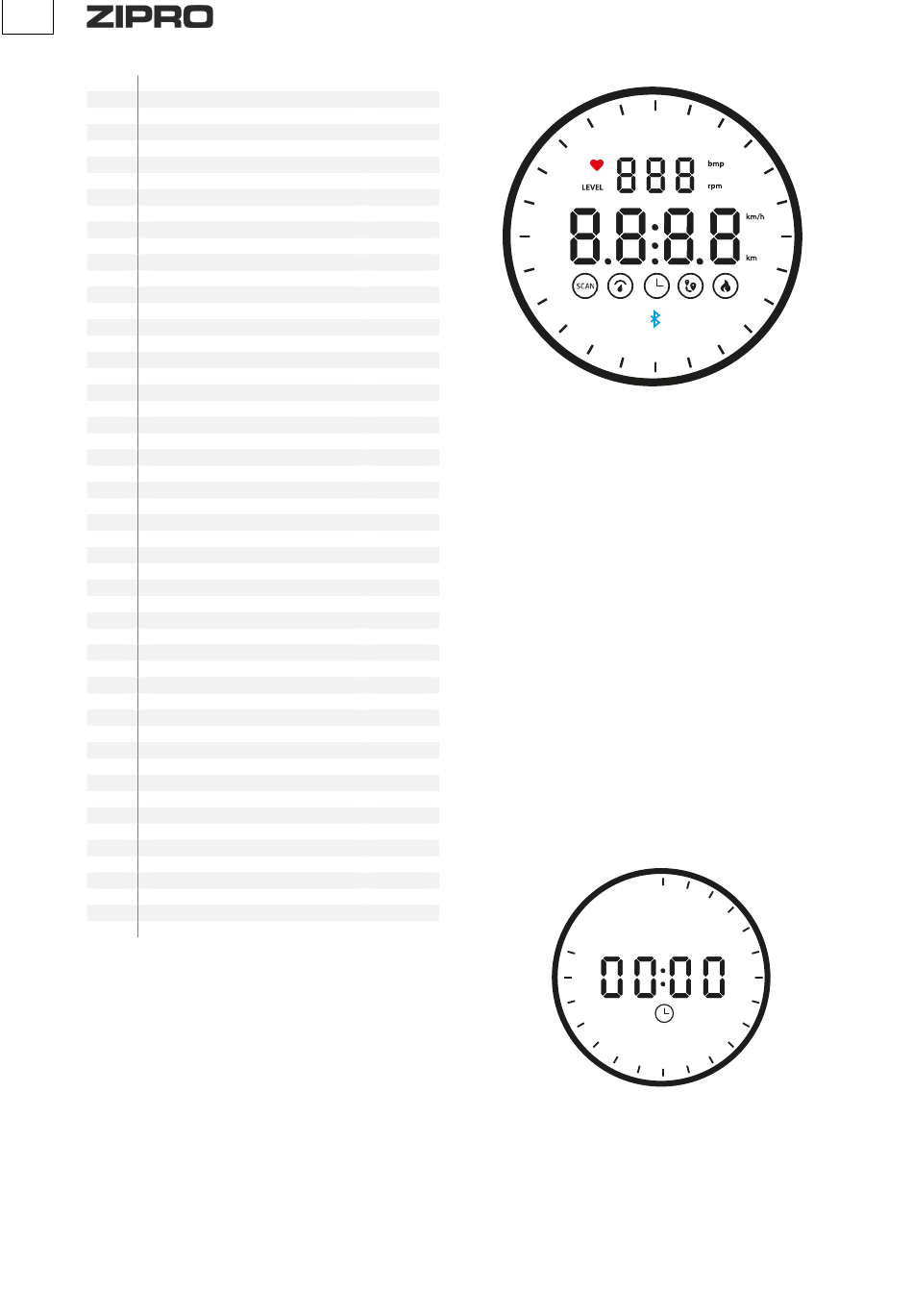

AUTO ON/OFF
8
Il computer si accende quando il volano viene messo in movimento o
12
quando si preme la manopola. Il computer si spegne
1
automaticamente dopo 3 minuti d'inattività.
8
2
DESCRIZIONE DEL FUNZIONAMENTO
6
PRESSIONE DELLA MANOPOLA
2
• Durante l'attività, premere la manopola per cambiare la
8
modalità di visualizzazione.
6
• Durante l'attività, premere a lungo la manopola per azzerare i
4
dati.
4
• La pressione della manopola è segnalata da un suono.
6
6
GIRARE LA MANOPOLA
2
• I parametri e le funzioni possono essere cambiati in modalità
2
standby, tramite rotazione della manopola. I valori crescono
2
ruotandola in senso orario, invece diminuiscono nella
2
direzione opposta.
14
• Durante l'attività, ruotando la manopola in senso orario si
4
aumenta il livello di resistenza. La rotazione in direzione
4
opposta riduce il livello di resistenza.
2
2
AVVIO IN MODALITÀ "CONTO ALLA ROVESCIA" O IN MODALITÀ
2
MANUALE
1+1
Quando viene rilevato un movimento o viene premuta la manopola, il
1
computer si avvia, visualizzando delle lucine lungo il perimetro. A
1
questo punto, entrerà automaticamente in modalità "conto alla
2
rovescia" P.
1
6
2
2
2
In modalità P, è possibile impostare valori di "conto alla rovescia" per
tempo, distanza e calorie.
• Premere la manopola per selezionare il parametro desiderato.
•
Per settare il valore del "conto alla rovescia" per il parametro
selezionato, ruotare la manopola.
• Il "conto alla rovescia" si avvia automaticamente quando viene
rilevato il movimento dell'utente.
PARAMETRI DI "CONTO ALLA ROVESCIA"
