ES
6L/R Soporte de rodillo
7 Junta de conexión
8 Manivela
9 Manillar
10L/R Manillar
11 Base delantera
12 Tornillo Allen M8*60
13L/R Tapa de la tija del manillar
14 Tornillo Allen Φ10*57 M6*16
15 Tornillo Allen Φ10*45 M6*16
16 Tornillo Allen M6*16
17 Tornillo M8 * L45 * Φ8
18 Ordenador
19 Tornillo Allen M8 * 38 * L12
20 Tornillo Allen M8*20
21 Tornillo Allen M8 * 16
22 Tornillo cabeza Allen M8 * 16
23 Tornillo cabeza hexagonal M8 * 40
24 Tornillo cabeza hexagonal M8*16
25 Tornillo hexagonal M8*20
26 Tornillo cabeza plana ST4.2*18
27 Tornillo cabeza Phillips
28 Tornillo M8 * 55
29 Arandela planaΦ17*Φ22*1
30 Tuerca
31 Arandela plana D8*D32*2
32 Arandela elástica D8
33 Arandela plana D8*D20*2
34 Arandela plana D8*D16*1,5
35 Eje de los soportes
36 Arandela de arco Φ8*1,5*Φ20
37 Eje Φ17 * 59
38 Arandela ondulada D17
39 Rodillo
40 Tuerca de nylon M8
41 Tuerca de sombrerete M8
42 Cojinete 6003Z
43 Tuerca hexagonal M10
44 Tapa oval 1
45 Pie nivelador
46 Soporte de espuma 1
47 Mango de espuma 2
48 Tapa de manivela
49 Tapa de manivela
50 Espaciador de plástico φ32*φ16*22
51 Espaciador de plástico φ28*φ10*18
52 Separador de plástico φ32*φ10*15,5
53 Separador de plástico φ32*φ16.2*14
54 Hoja de guía
55 Sensor de pulso
56L/R Pedal
57 Cable del sensor
58 Cable de conexión
59 Cable de medición de impulsos
60 Fuente de alimentación
61 Tapa esférica
62 Tapa ovalada 2
63 Tapa redonda 1
64 Tapa redonda 2
MANUAL DE INSTALADOR (→ Ver página 3)
¡ATENCIÓN! Durante el montaje, seguir los pasos indicados y usar
herramientas incluidas en el conjunto.
Preparar espacio libre suficiente para montaje del dispositivo.
Teniendo en cuenta el peso de algunos elementos, se recomienda que
el montaje sea realizado por dos personas.
85
1+1 AJUSTES
2 Nivelación del dispositivo
2 Nivele la máquina desatornillando o apretando las patas niveladoras
en las bases delantera y trasera.
1
1+1
MANUAL DE USO DEL ORDENADOR
1

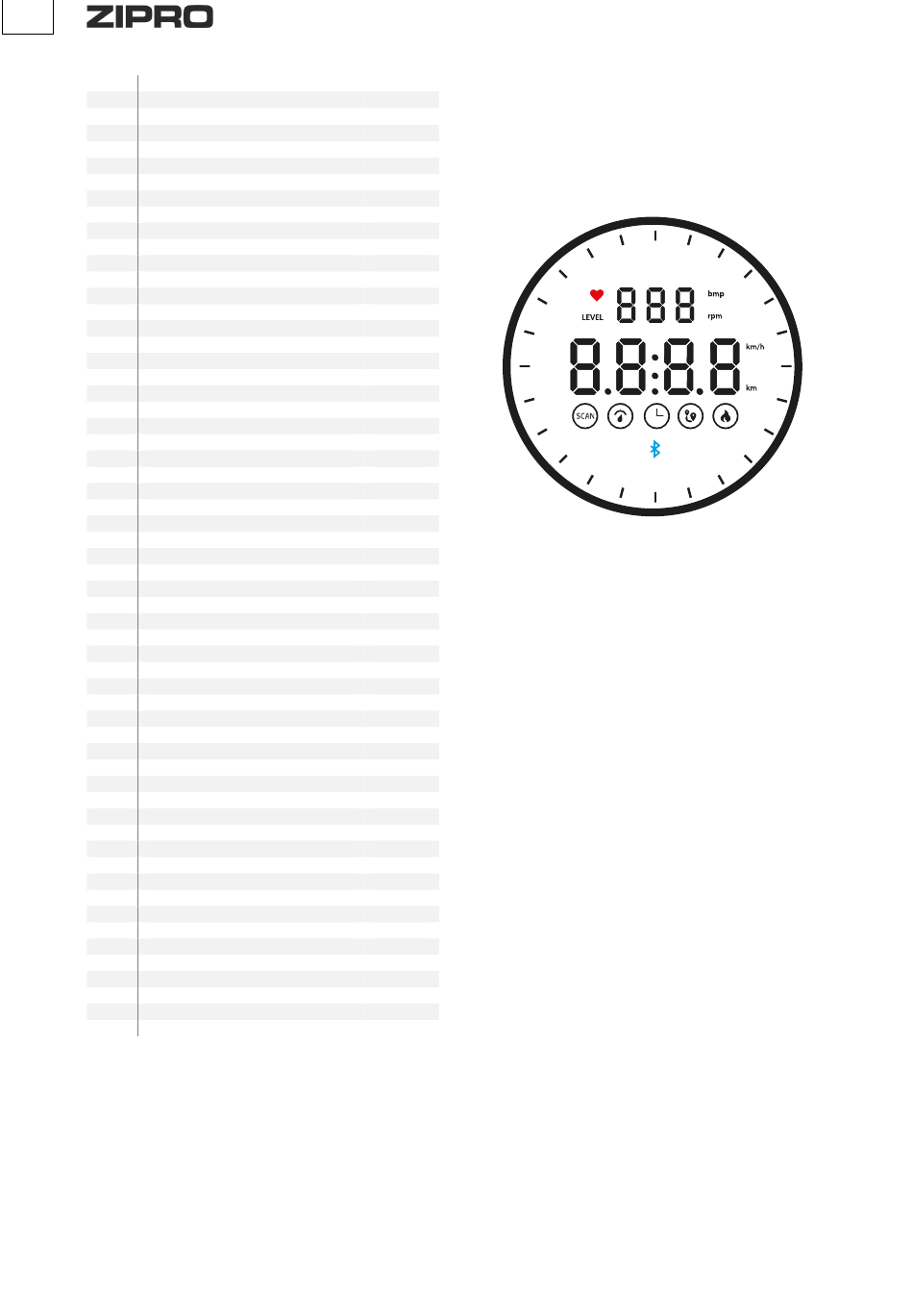

ORDENADOR (MODELO) OT-1PRO
2
Antes de usar, quitar el plástico protector de la pantalla.
1+1
2
2
4
4
1
2
4
4
4
6
4
2
12
4
2
4
2
6
22
8
12
ENCENDIDO/APAGADO AUTOMÁTICO
1
El ordenador se encenderá cuando el volante se ponga en movimiento
8
o cuando se pulse el botón giratorio. El ordenador se apagará
2
automáticamente tras 3 minutos de inactividad.
6
2
DESCRIPCIÓN DE LA OPERACIÓN
8
PULSANCIÓN DEL BOTÓN GIRATORIO
6
• Durante la actividad, pulse el botón giratorio para cambiar el
4
modo de visualización.
4
• Durante la actividad, pulse prolongadamente el botón
6
giratorio para restablecer los datos.
6
• La pulsación del botón giratorio se señaliza mediante un
2
sonido.
2
2
GIRAR EL BOTÓN GIRATORIO
2
• Los parámetros y las funciones se pueden cambiar en el modo
14
de espera girando el botón giratorio. Los valores crecientes se
4
producen al girar en el sentido de las agujas del reloj, los
4
decrecientes en sentido contrario.
2
• En el modo de actividad, al girar el botón giratorio en el
2
sentido de las agujas del reloj aumenta el nivel de resistencia.
2
Girarlo en sentido contrario reduce el nivel de resistencia.
1+1
1
PUESTA EN MARCHA EN MODO CUENTA ATRÁS O EN MODO
1
MANUAL
2
Cuando se detecta movimiento o se pulsa un botón giratorio, el
1
ordenador se activa, mostrando luces en todo el perímetro. A
6
continuación, entrará automáticamente en el modo de cuenta atrás
2
(P).
2
2
