На первых этапах сборки не затягивайте детали до упора.
Сделайте это после установки всех деталей и убедитесь,
что они правильно установлены.
•
Производитель оставляет за собой право на
предварительный монтаж некоторых элементов.
МОНТАЖНАЯ СХЕМА (→ Смотрите страницу 2)
ВНИМАНИЕ! Запрещается использовать детали из других
источников, кроме как от производителя.
СПИСОК ДЕТАЛЕЙ
№
ОПИСАНИЕ
1
Основная рама
2
Руль
3
Направляющая шина
4L/R
Кронштейн руля
5L/R
Кронштейн педали
6L/R
Кронштейн для роликов
7
Соединительный шарнир
8
Кривошип
9
Руль
10L/R
Руль
11
Переднее основание
12
Шестигранный болт M8*60
13L/R
Крышка стойки руля
14
Винт с внутренним шестигранником
Φ10*57 M6*16
15
Винт с внутренним шестигранником
Φ10*45 M6*16
16
Винт с шестигранной головкой M6*16
17
Винт M8*L45*Φ8
18
Компьютер
19
Винт с внутренним шестигранником
M8*8*L12
20
Шестигранный винт M8*20
21
Винт с шестигранной головкой M8*16
22
Винт с шестигранной головкой M8*16
23
Винт с шестигранной головкой M8*40
24
Винт с шестигранной головкой M8*16
25
Винт с шестигранной головкой M8*20
26
Винт с шестигранной головкой ST4.2*18
27
Винт с крестообразной головкой
28
Винт M8*55
29
Плоская шайбаΦ17*Φ22*1
30
Гайка
31
Плоская шайба D8*D32*2
32
Упругая шайба D8
33
Плоская шайба D8*D20*2
34
Плоская шайба D8*D16*1,5
35
Ось держателей
36
Дуговая шайба Φ8*1.5*Φ20
37
Ось Φ17*59
38
Рифленая шайба D17
39
Ролик
40
Нейлоновая гайка M8
41
Колпачковая гайка M8
42
Подшипник 6003Z
43
Шестигранная гайка M10
44
Овальная торцевая заглушка 1
45
Выравнивающая лапка
46
Держатель пены 1
47
Ручка для пены 2
48
Крышка кривошипа
49
Крышка кривошипа
50
Пластиковая проставка φ32*φ16*22
51
Пластиковая проставка φ28*φ10*18
52
Пластиковая проставка φ32*φ10*15,5
53
Пластиковая проставка φ32*φ16.2*14
54
Лист направляющей шины
55
Датчик импульса
56L/R
Педаль
57
Кабель датчика
58
Соединительный кабель
59
Кабель для измерения импульсов
60
Блок питания
61
Шариковый колпачок
62
Овальная крышка 2
63
Круглая крышка 1
64
Круглая крышка 2
ИНСТРУЦИЯ ПО СБОРКЕ (→ Смотрите страницу 3)
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и
КОЛИЧЕ-
используйте инструменты, входящие в комплект поставки
СТВО
продукта.
Подготовьте достаточно места для сборки устройства.
1
Из-за большого веса некоторых элементов рекомендуется
1
1
выполнять сборку двумя лицами.
1+1
РЕГУЛИРОВКИ
1+1
Выравнивание устройства
1+1
Выровняйте устройство, отвинтив или затянув выравнивающие
2
ножки на переднем и заднем основаниях.
2
1
ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ КОМПЬЮТЕРА
1+1

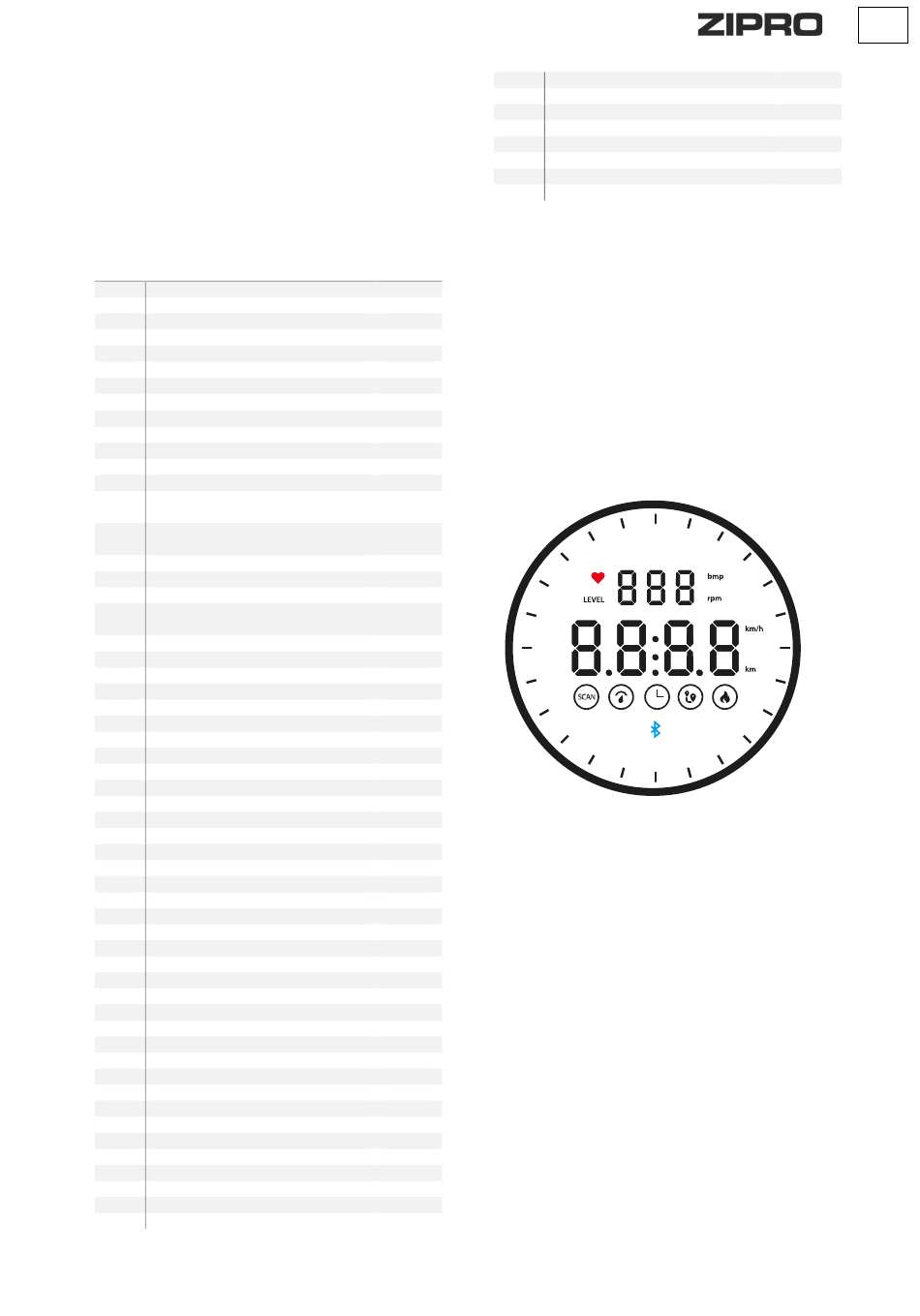

КОМПЬЮТЕР (МОДЕЛЬ) OT-1PRO
1
Удалите защитную пленку с экрана компьютера перед
2
использованием.
1+1
2
2
4
4
1
2
4
4
4
6
4
2
12
4
2
4
2
6
АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
22
Компьютер включится, когда маховик придет в движение или
8
когда будет нажат циферблат. Компьютер автоматически
12
выключится через 3 минуты бездействия.
1
8
ОПИСАНИЕ СПОСОБА ДЕЙСТВИЯ
2
НАЖАТИЕ НА РУЧКУ
6
•
Во время работы нажмите на циферблат, чтобы изменить
2
режим отображения.
8
•
Во время работы долго нажимайте на циферблат, чтобы
6
сбросить данные.
4
•
Нажатие на циферблат сопровождается звуковым
4
сигналом.
6
6
ПОВОРОТ ЦИФЕРБЛАТА
2
•
Параметры и функции можно изменять в режиме
2
ожидания, поворачивая циферблат. При вращении по
2
часовой стрелке значения увеличиваются, при вращении в
2
обратном направлении - уменьшаются.
14
•
В режиме активности вращение циферблата по часовой
4
стрелке увеличивает уровень сопротивления. Поворот в
4
противоположном направлении снижает уровень
2
сопротивления.
2
2
1+1
RU
