FLOWSIC200 Transmitter
Verbindung zum Gerät herstellen
4.1.3
Wenn die Inbetriebnahme direkt an der Sende-/Empfangseinheit erfolgt, ist eine mobile
Spannungsversorgung erforderlich und es ist auf die korrekte Pinbelegung zu achten.
1 Den Elektronikdeckel öffnen und den RS485/USB-Adapter gemäß Anschlussplan
anschließen:
– USB-485: A → Sensor RS-485: A
– USB-485: B → Sensor RS-485: B

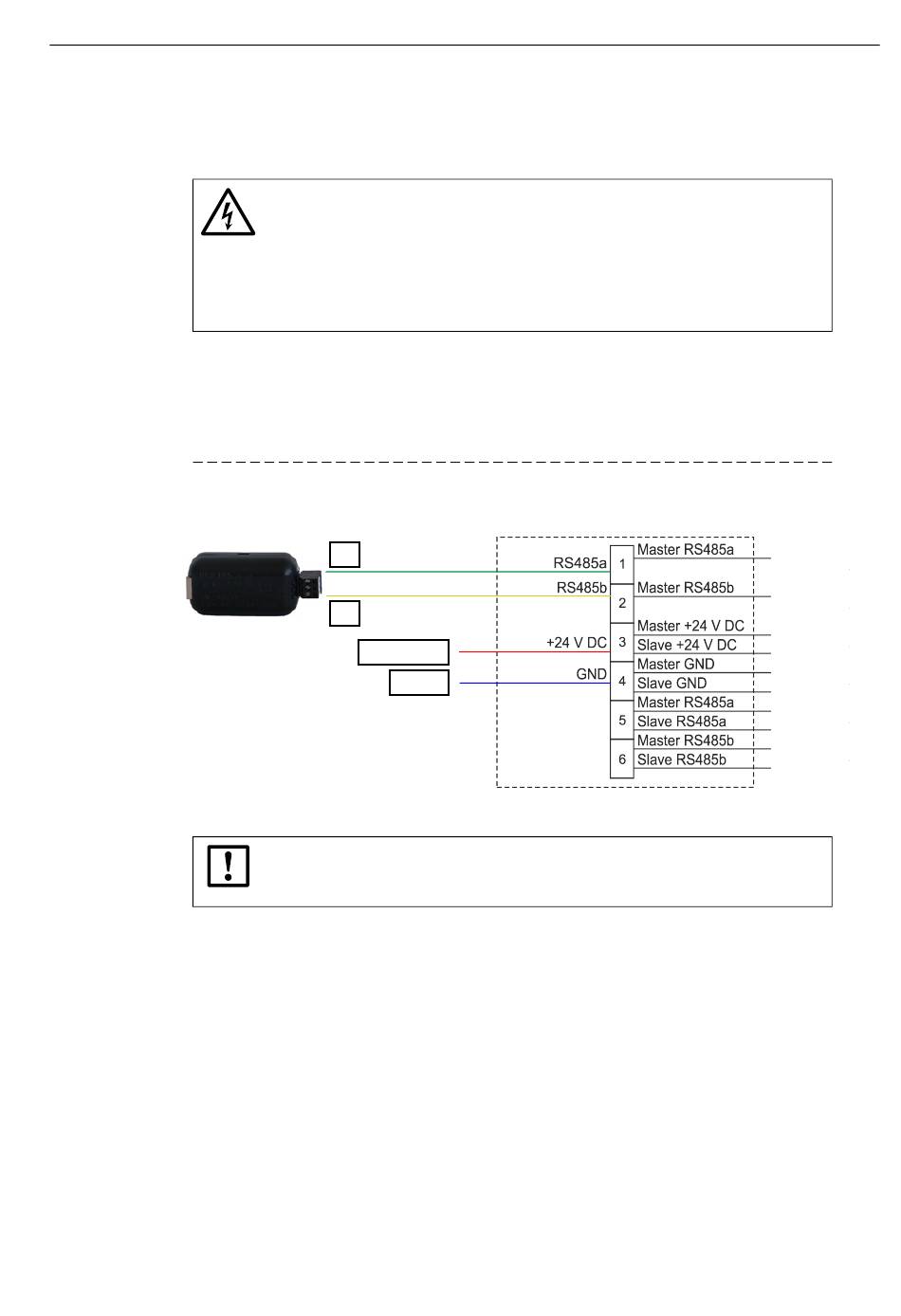

Bild 24
Anschlussplan
2 USB-Kabel an Laptop/PC anschließen.
SOPAS ET starten
4.1.4
1 SOPAS ET installieren, → S. 42, §4.1.2.
2 Im Startmenü „SICK\SOPAS" das Programm starten.
3 Die Startseite wird angezeigt.
Endress+Hauser
WARNUNG: Elektrische Gefährdung
Falsche Verkabelung kann zu ernsthaften Verletzungen, Gerätestörungen oder
Ausfall des Messsystems führen.
▸ Bei allen Installationsarbeiten die einschlägigen Sicherheitsbestimmungen
sowie die Sicherheitshinweise in → S. 10, §1.6 beachten.
▸ Geeignete Schutzmaßnahmen gegen mögliche örtliche oder anlagenbe-
dingte Gefahren ergreifen.
A
B
+24 V DC
GND
WICHTIG:
Es wird eine serielle Schnittstelle (COM-Port) simuliert, über die die Verbindung
hergestellt wird.
Inbetriebnahme und Parametrierung
Anschlussbox
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
43
