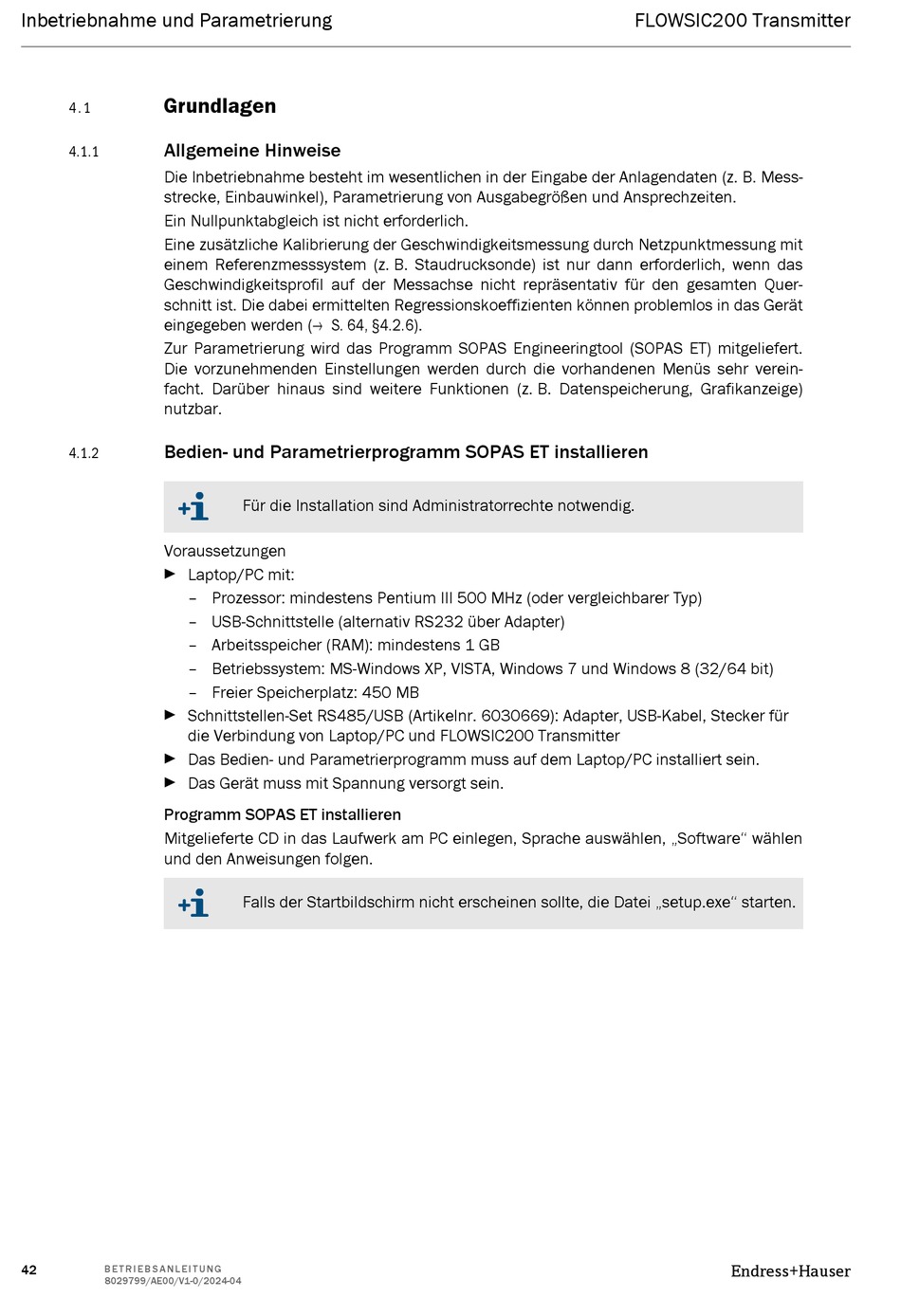

Inbetriebnahme und Parametrierung
Grundlagen
4. 1
Allgemeine Hinweise
4.1.1
Die Inbetriebnahme besteht im wesentlichen in der Eingabe der Anlagendaten (z. B. Mess-
strecke, Einbauwinkel), Parametrierung von Ausgabegrößen und Ansprechzeiten.
Ein Nullpunktabgleich ist nicht erforderlich.
Eine zusätzliche Kalibrierung der Geschwindigkeitsmessung durch Netzpunktmessung mit
einem Referenzmesssystem (z. B. Staudrucksonde) ist nur dann erforderlich, wenn das
Geschwindigkeitsprofil auf der Messachse nicht repräsentativ für den gesamten Quer-
schnitt ist. Die dabei ermittelten Regressionskoeffizienten können problemlos in das Gerät
eingegeben werden (→ S. 64, §4.2.6).
Zur Parametrierung wird das Programm SOPAS Engineeringtool (SOPAS ET) mitgeliefert.
Die vorzunehmenden Einstellungen werden durch die vorhandenen Menüs sehr verein-
facht. Darüber hinaus sind weitere Funktionen (z. B. Datenspeicherung, Grafikanzeige)
nutzbar.
Bedien- und Parametrierprogramm SOPAS ET installieren
4.1.2
Voraussetzungen
Laptop/PC mit:
– Prozessor: mindestens Pentium III 500 MHz (oder vergleichbarer Typ)
– USB-Schnittstelle (alternativ RS232 über Adapter)
– Arbeitsspeicher (RAM): mindestens 1 GB
– Betriebssystem: MS-Windows XP, VISTA, Windows 7 und Windows 8 (32/64 bit)
– Freier Speicherplatz: 450 MB
Schnittstellen-Set RS485/USB (Artikelnr. 6030669): Adapter, USB-Kabel, Stecker für
die Verbindung von Laptop/PC und FLOWSIC200 Transmitter
Das Bedien- und Parametrierprogramm muss auf dem Laptop/PC installiert sein.
Das Gerät muss mit Spannung versorgt sein.
Programm SOPAS ET installieren
Mitgelieferte CD in das Laufwerk am PC einlegen, Sprache auswählen, „Software" wählen
und den Anweisungen folgen.
42
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
Für die Installation sind Administratorrechte notwendig.
Falls der Startbildschirm nicht erscheinen sollte, die Datei „setup.exe" starten.
FLOWSIC200 Transmitter
Endress+Hauser
