FLOWSIC200 Transmitter
Bussysteme einstellen
3.2.2
Terminierung überprüfen/einstellen
3.2.2.1
Die Verbindung zwischen Sende-/Empfangseinheiten und übergeordnetem Leitsystem
muss an Anfang und Ende mit Widerständen abgeschlossen werden. Auf den Platinen der
FLSE200 Master sind bereits Jumper vorhanden.
Zur Prüfung/Änderung der Terminierung
Jumper in Abhängigkeit von der Anordnung des übergeordnetes Leitsystems auf die
jeweiligen Pins stecken und anschließend die Gerätekomponenten wieder verschließen.

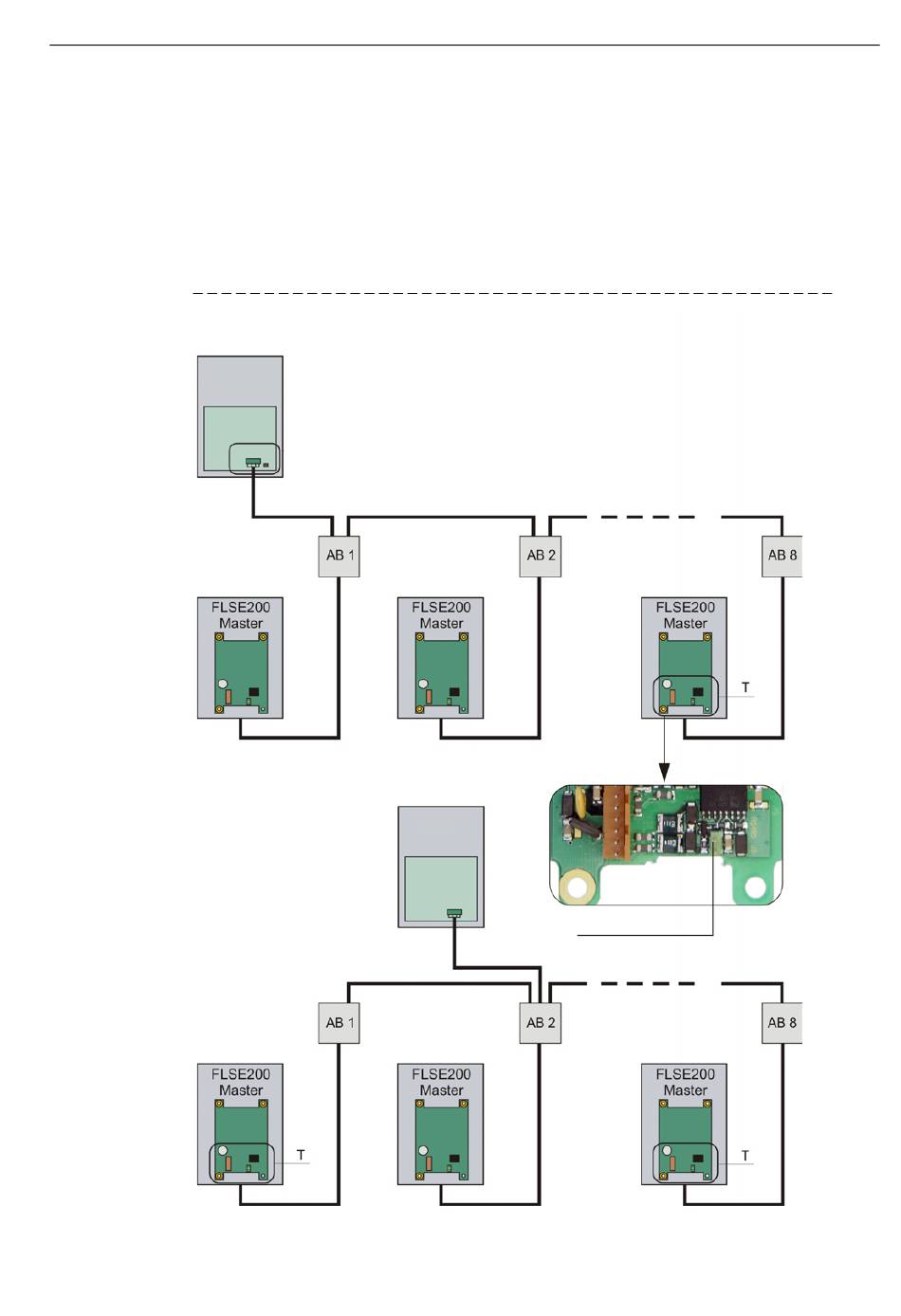

Bild 12
Terminierung
Übergeordnetes Leitsystem am Busanfang
Über-
geordnetes
Leitsystem
Übergeordnetes Leitsystem in Busmitte
Endress+Hauser
Montage und elektrische Installation
die Sende-/Empfangseinheiten öffnen, die
Über-
geordnetes
Leitsystem
AB x = Option Anschlussbox
T
= Terminierung
Steckplatz für Jumper
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
29
