Produktbeschreibung
Funktionsprinzip
2.1.3
Das
Laufzeitdifferenzmessung.
Empfangseinheiten in einem bestimmten Neigungswinkel zur Strömung montiert (→ Bild 4).
Die Sende-/Empfangseinheiten enthalten piezoelektrische Ultraschallwandler, die ab-
wechselnd als Sender und Empfänger arbeiten. Die Schallimpulse werden im Winkel α zur
Strömungsrichtung abgestrahlt. In Abhängigkeit vom Winkel α und der Strömungsge-
schwindigkeit ergeben sich durch „Mitnahme- bzw. Bremseffekte" unterschiedliche Lauf-
zeiten für die jeweilige Schallrichtung (Formeln 2.1 und 2.2). Die Laufzeiten der Schall-
impulse unterscheiden sich dabei umso mehr, je höher die Strömungsgeschwindigkeit und
je kleiner der Winkel zur Strömungsrichtung ist.
Die Strömungsgeschwindigkeit v wird aus der Differenz beider Laufzeiten unabhängig vom
Wert der Schallgeschwindigkeit ermittelt. Änderungen der Schallgeschwindigkeit durch
Druck- oder Temperaturschwankungen haben damit bei diesem Messverfahren keinen
Einfluss auf die ermittelte Strömungsgeschwindigkeit.

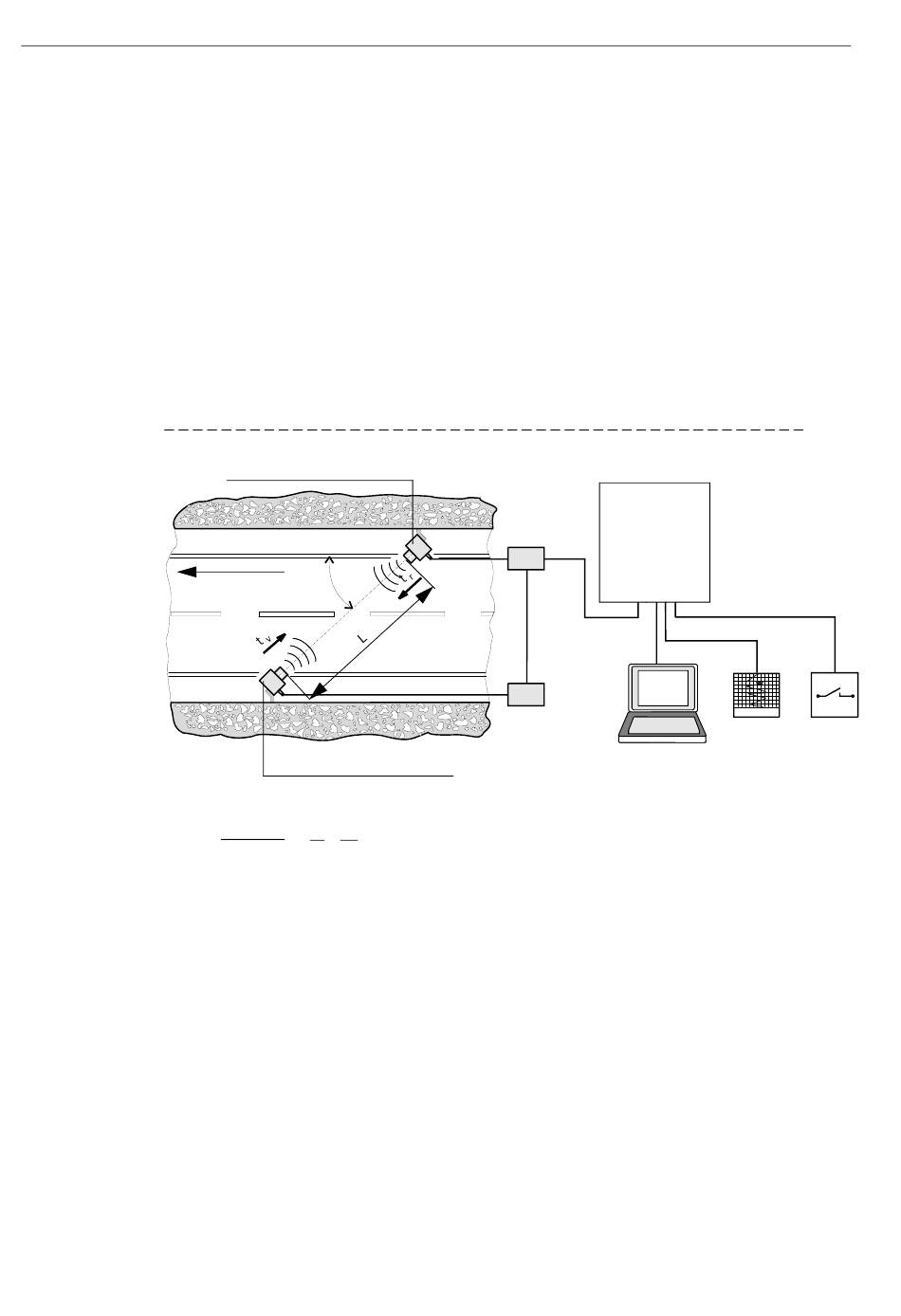

Bild 4 Funktionsprinzip FLOWSIC200 Transmitter
Strömungsrichtung
16
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
FLOWSIC200 Transmitter
Sende-/Empfangseinheit Master
α
Sende-/Empfangseinheit Slave
L 1 1
( )
·
-
v =
· cos α
2 t t
r
v
arbeitet nach
Auf beiden Seiten
v = Strömungsgeschwindigkeit in m/s
L = Messstrecke in m
α = Neigungswinkel in °
t =Laufzeit des Schalls in Strömungsrichtung
v
t =Laufzeit des Schalls entgegen der Strömung
r
FLOWSIC200 Transmitter
dem Prinzip der
eines Tunnels werden
Übergeordnetes
Tak 18,7°
Leitsystem
-40° 60°
SOPAS ET
Ultraschall-
Sende-/
Endress+Hauser
