Produktbeschreibung
Systemübersicht, Funktionsprinzip
2. 1
Systemübersicht
2.1.1
 Sende-/Empfangseinheit FLSE200
zum Aussenden und Empfangen von Ultraschallimpulsen
 Halterung für FLSE200
zur Montage der Sende-/Empfangseinheiten an der Tunnelwand
 Verbindungskabel
Anschlussbox für Verbindungskabel
 Verbindungskabel zum Anschluss der FLSE200 an die Anschlussbox

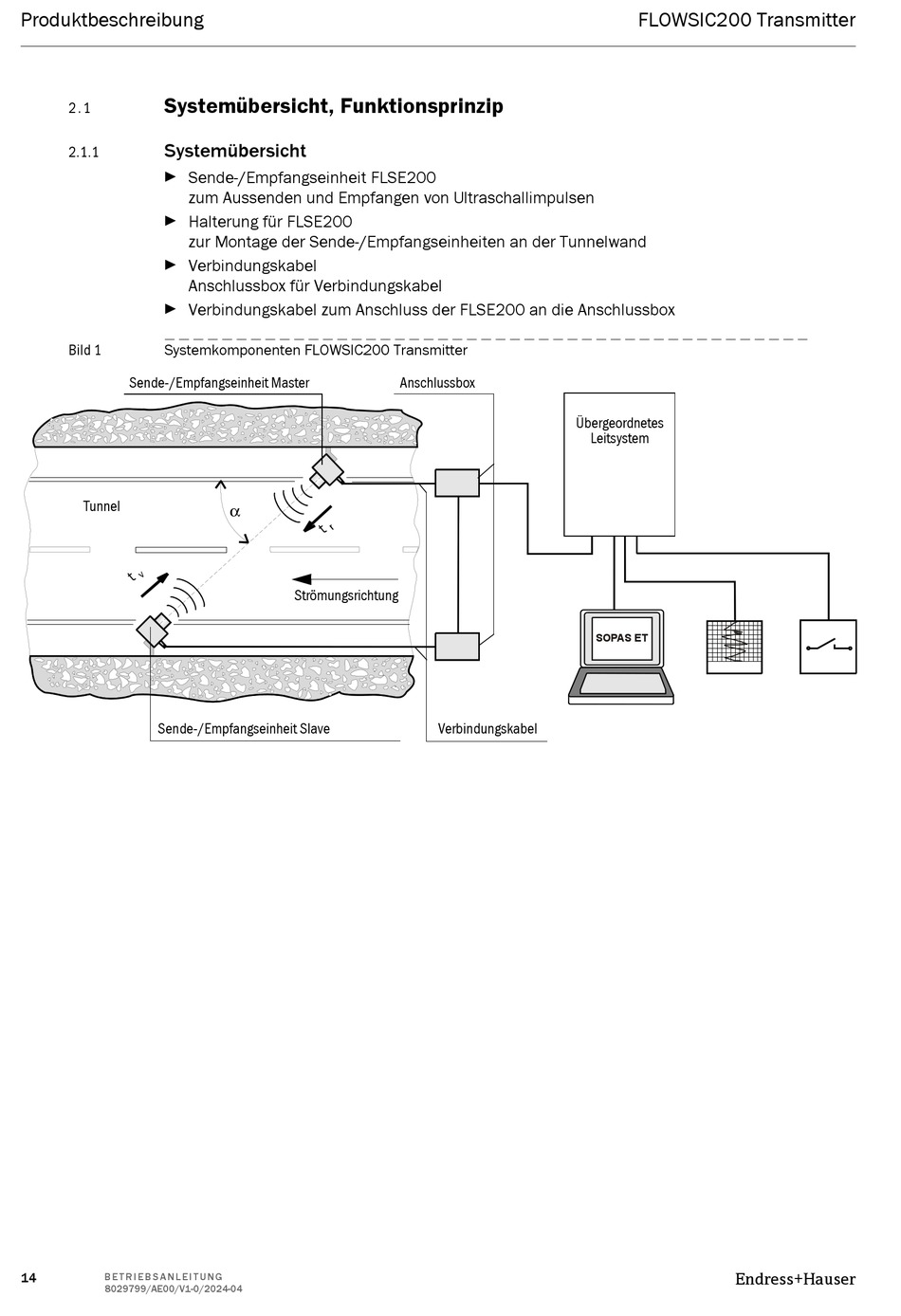

Bild 1 Systemkomponenten FLOWSIC200 Transmitter
Sende-/Empfangseinheit Master
Tunnel
Sende-/Empfangseinheit Slave
14
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
Anschlussbox
α
Strömungsrichtung
Übergeordnetes
Leitsystem
Tak
-40°
SOPAS ET
Verbindungskabel
FLOWSIC200 Transmitter
18,7°
60°
