Montage und elektrische Installation

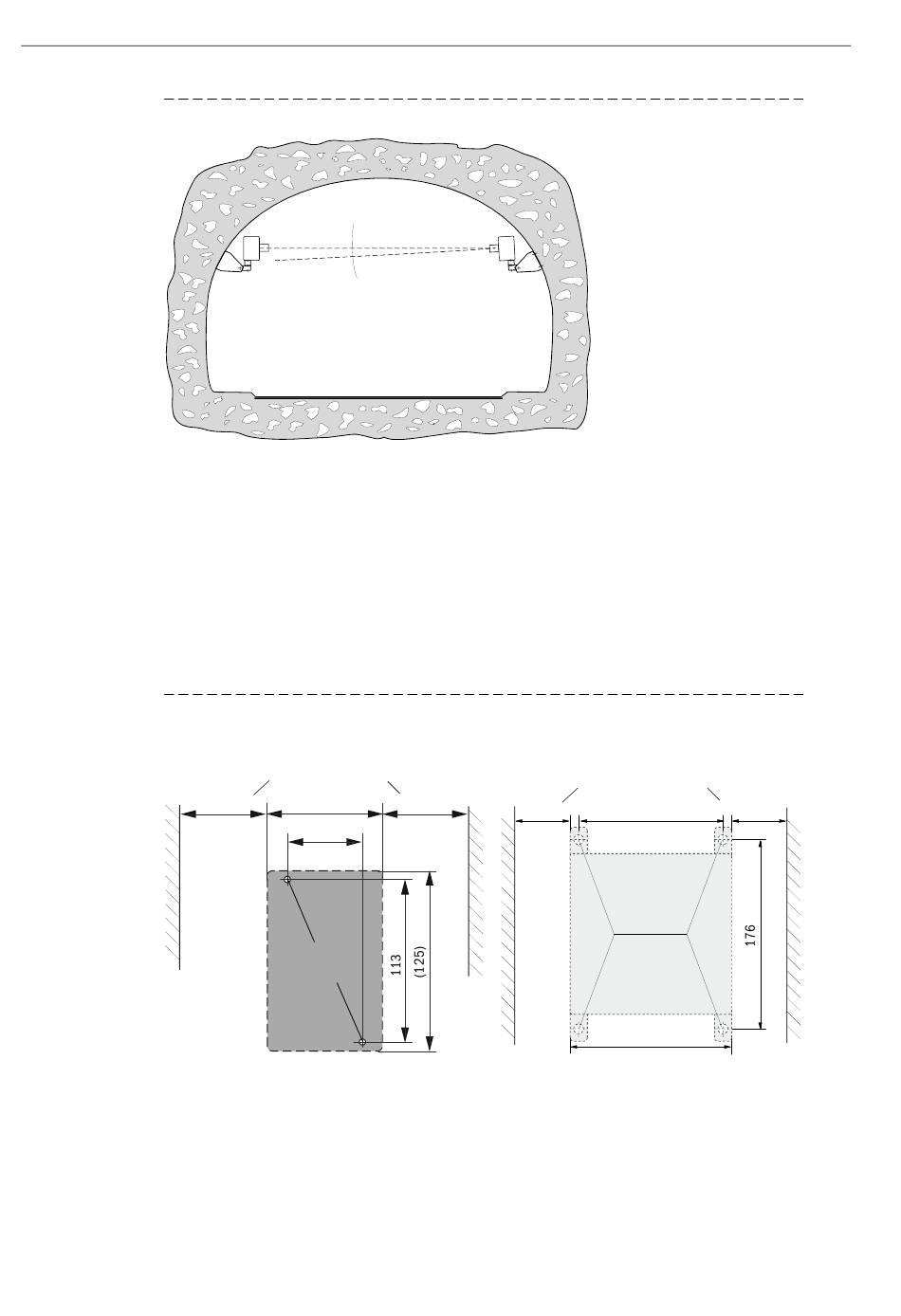

Bild 20
Zulässiger Verschwenkbereich horizontal
In Ausnahmefällen können beide Sende-/Empfangseinheiten bis zu 5° nach unten geneigt
montiert werden (→ S. 26, §3.1.2).
Die Sende-/Empfangseinheiten können in 2 Schritten ausgerichtet werden:
1 Grobausrichtung mit Hilfsmittel (Schnur o. ä.) oder nach Sicht
2 Feinjustierung mittels Laserpointer o. ä.
Montage Anschlussbox
3.2.5
Diese Baugruppe ist auf einer ebenen Fläche (Tunnelwand oder -decke) gemäß → Bild 21 zu
montieren. Zur Befestigung können die jeweils geeigneten Befestigungssätze gemäß →
S. 21, §2.2.4 verwendet werden (Bohrlochabmessungen und Einbau → S. 28, Bild 11).
Bild 21
Montagemaße Anschlussbox
34
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
< 1°
Alu-Gehäuse
Freiraum für Kabel
(80)
> 150
52
M4
> 150
> 150
FLOWSIC200 Transmitter
Edelstahlgehäuse
Freiraum für Kabel
> 150
132
M 8
(150)
Endress+Hauser
