FLOWSIC200 Transmitter
Sende-/Empfangseinheiten FLSE200-H / FLSE200-HM

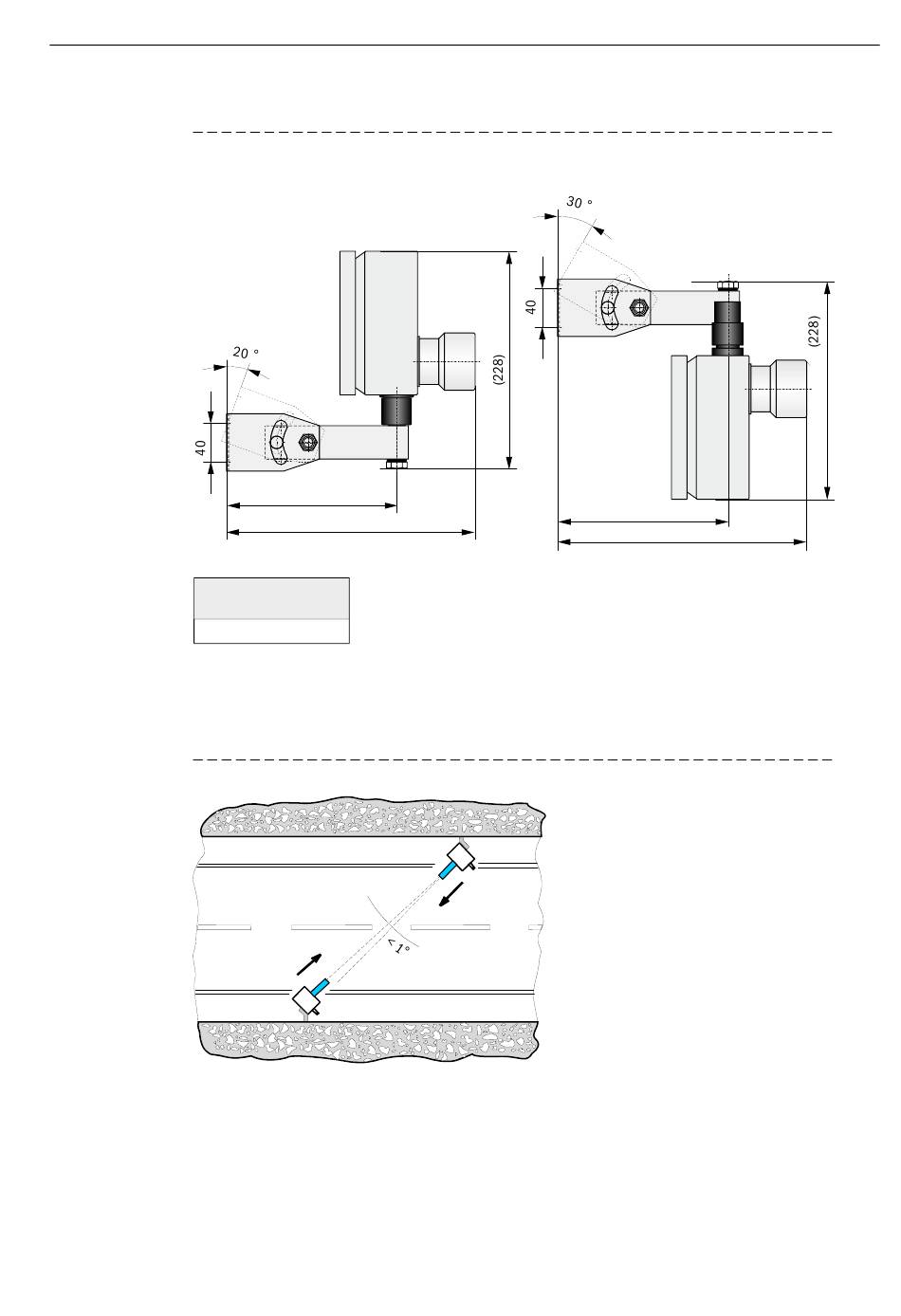

Bild 18
Anbau der Sende-/Empfangseinheiten FLSE200-H / FLSE200-HM
Stehende Anordnung
Ausrichtung der Sende-/Empfangseinheiten
3.2.4
Die Sende-/Empfangseinheiten sind nach Montage so auszurichten, dass die jeweiligen
Senderichtungen übereinstimmen (→ Bild 19 und → S. 34, Bild 20).
Bild 19
Zulässiger Verschwenkbereich in Strömungsrichtung
Endress+Hauser
180
a
FLSE200-H
FLSE200-HM
a = 263
Montage und elektrische Installation
Hängende Anordnung
180
a
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
33
