Sende-Empfangseinheiten anbauen
3.2.3
Die Sende-/Empfangseinheiten sind an die montierten Halterungen anzubauen. Vorzugs-
weise sind die Anordnungen mit Anschlussleitung nach unten (→ Bild 14 und → S. 32, Bild 16,
sowie → S. 33, Bild 18) zu wählen.
Zur genauen Ausrichtung zueinander gemäß → S. 33, §3.2.4 können die Sende-/Empfangs-
einheiten in einem weiten Bereich vertikal gedreht und horizontal geneigt werden. Damit ist
eine problemlose Anpassung an die örtlichen Gegebenheiten wie Schräge der Tunnel-wand,
Fahrbahnneigung, Kurven möglich.
Zur Vergrößerung bzw. Verkürzung des Schwenkbereiches in horizontaler Richtung dienen
die beiden Befestigungsbohrungen in dem Teil der Halterung, der unmittelbar mit der
Sende-/Empfangseinheit verbunden ist.

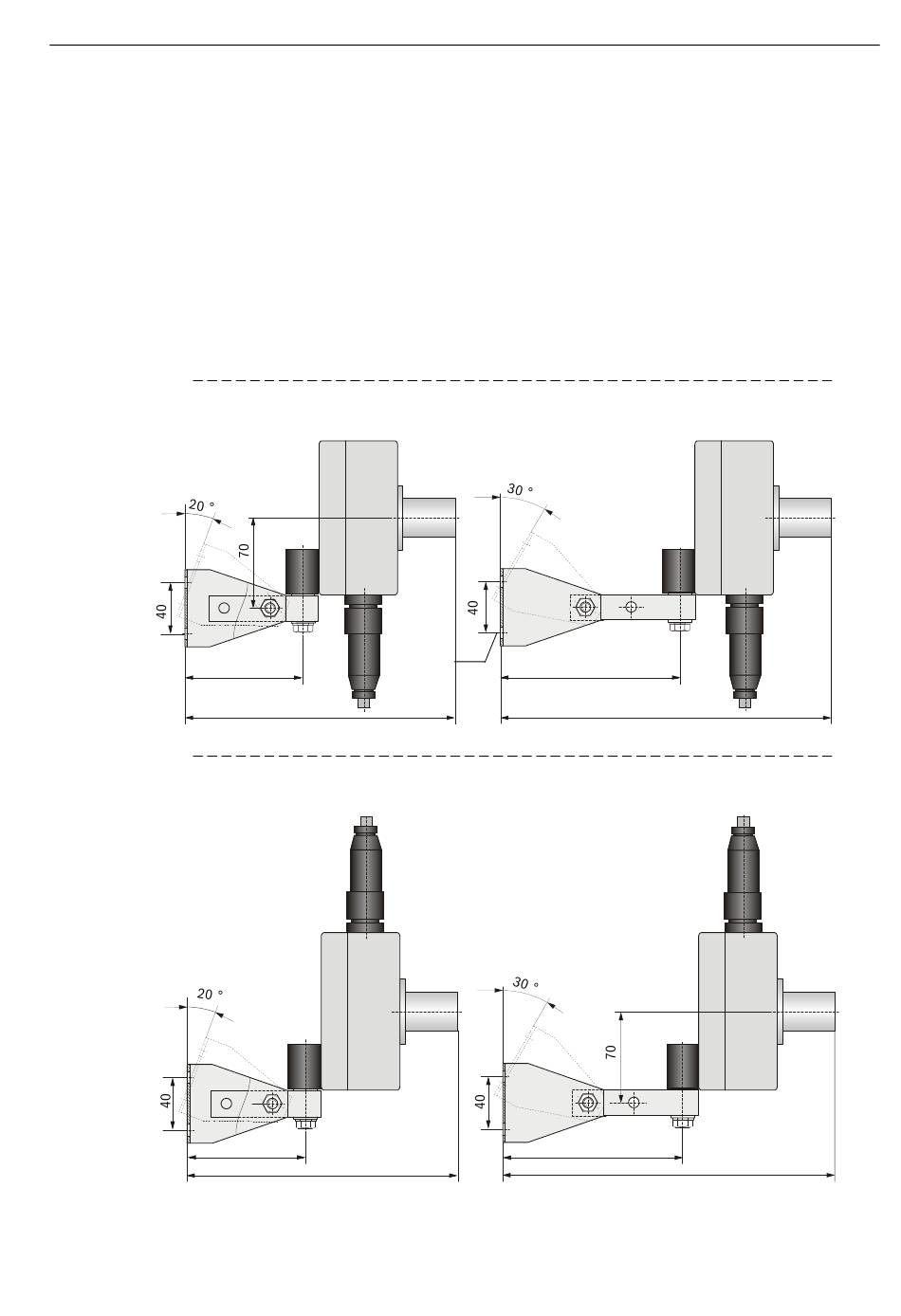

Sende-Empfangseinheit FLSE200-M
Bild 14
Stehende Anordnung mit Anschlussleitung von unten
verkürzter Schwenkbereich
Bild 15
Stehende Anordnung mit Anschlussleitung von oben
verkürzter Schwenkbereich
Endress+Hauser
90
210
90
210
Montage und elektrische Installation
erweiterter Schwenkbereich
M 8
125
erweiterter Schwenkbereich
125
245
245
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
