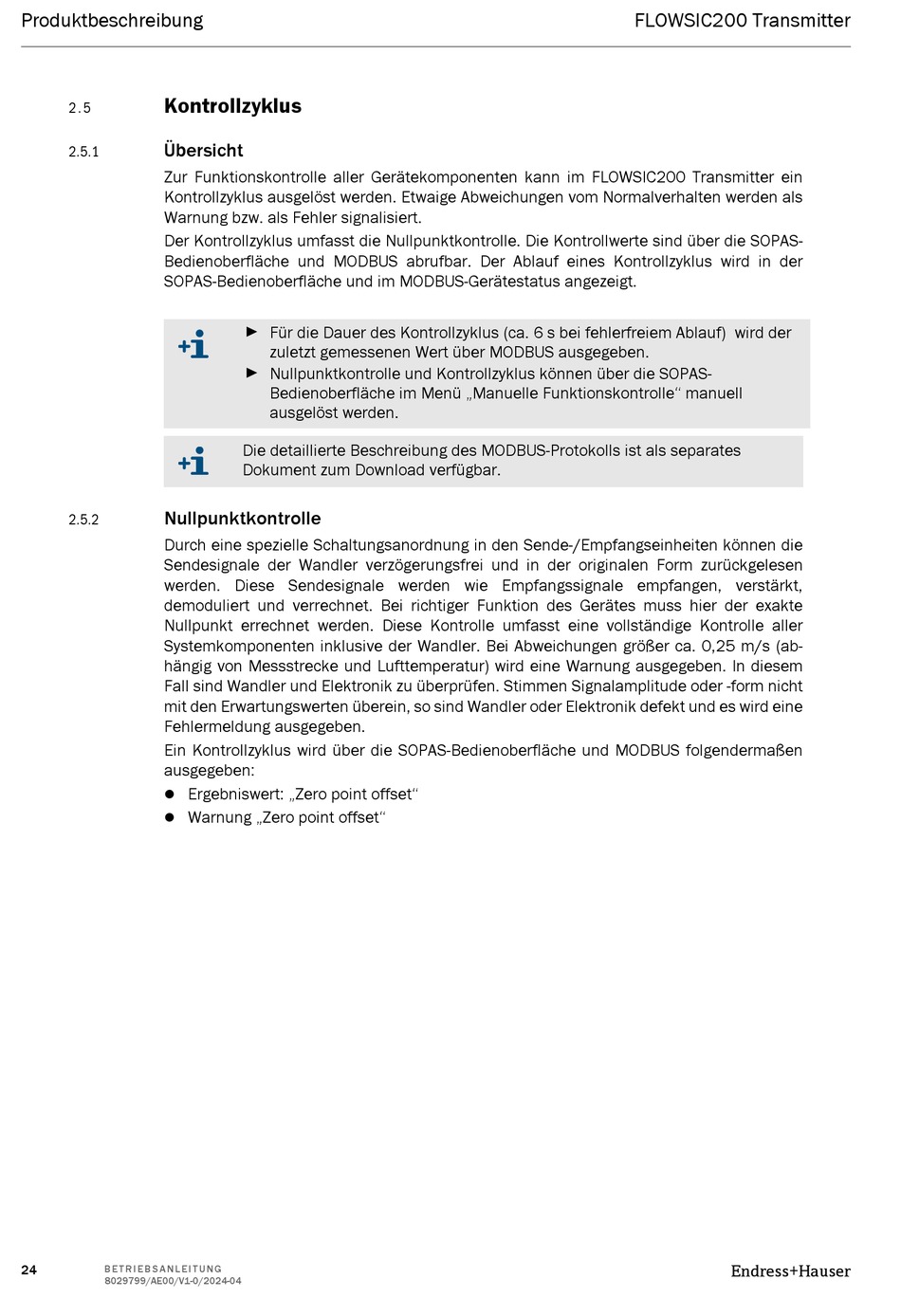

Produktbeschreibung
Kontrollzyklus
2. 5
Übersicht
2.5.1
Zur Funktionskontrolle aller Gerätekomponenten kann im FLOWSIC200 Transmitter ein
Kontrollzyklus ausgelöst werden. Etwaige Abweichungen vom Normalverhalten werden als
Warnung bzw. als Fehler signalisiert.
Der Kontrollzyklus umfasst die Nullpunktkontrolle. Die Kontrollwerte sind über die SOPAS-
Bedienoberfläche und MODBUS abrufbar. Der Ablauf eines Kontrollzyklus wird in der
SOPAS-Bedienoberfläche und im MODBUS-Gerätestatus angezeigt.
Nullpunktkontrolle
2.5.2
Durch eine spezielle Schaltungsanordnung in den Sende-/Empfangseinheiten können die
Sendesignale der Wandler verzögerungsfrei und in der originalen Form zurückgelesen
werden. Diese Sendesignale werden wie Empfangssignale empfangen, verstärkt,
demoduliert und verrechnet. Bei richtiger Funktion des Gerätes muss hier der exakte
Nullpunkt errechnet werden. Diese Kontrolle umfasst eine vollständige Kontrolle aller
Systemkomponenten inklusive der Wandler. Bei Abweichungen größer ca. 0,25 m/s (ab-
hängig von Messstrecke und Lufttemperatur) wird eine Warnung ausgegeben. In diesem
Fall sind Wandler und Elektronik zu überprüfen. Stimmen Signalamplitude oder -form nicht
mit den Erwartungswerten überein, so sind Wandler oder Elektronik defekt und es wird eine
Fehlermeldung ausgegeben.
Ein Kontrollzyklus wird über die SOPAS-Bedienoberfläche und MODBUS folgendermaßen
ausgegeben:
● Ergebniswert: „Zero point offset"
● Warnung „Zero point offset"
24
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
 Für die Dauer des Kontrollzyklus (ca. 6 s bei fehlerfreiem Ablauf) wird der
zuletzt gemessenen Wert über MODBUS ausgegeben.
 Nullpunktkontrolle und Kontrollzyklus können über die SOPAS-
Bedienoberfläche im Menü „Manuelle Funktionskontrolle" manuell
ausgelöst werden.
Die detaillierte Beschreibung des MODBUS-Protokolls ist als separates
Dokument zum Download verfügbar.
