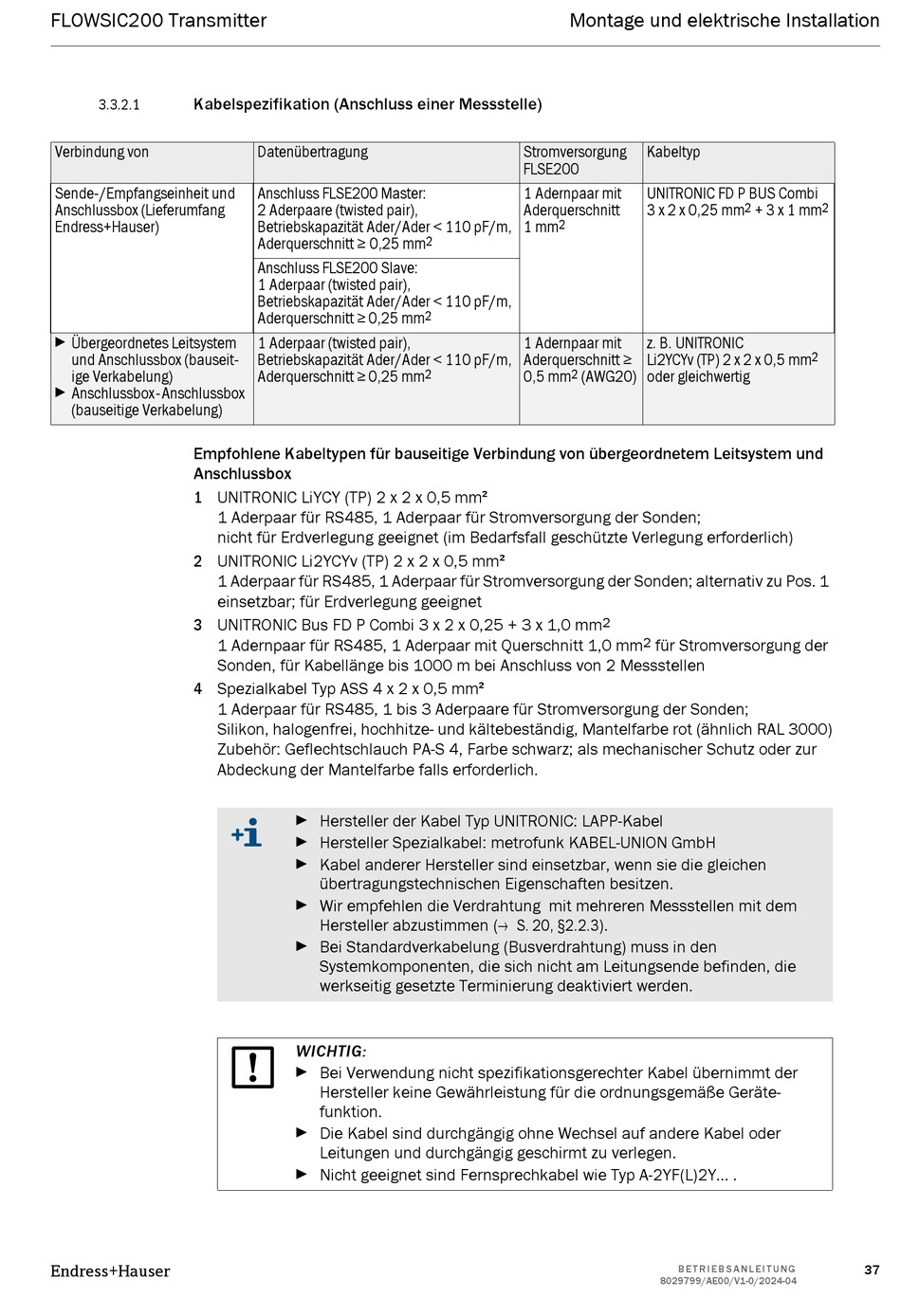

FLOWSIC200 Transmitter
Kabelspezifikation (Anschluss einer Messstelle)
3.3.2.1
Verbindung von
Sende-/Empfangseinheit und
Anschlussbox (Lieferumfang
Endress+Hauser)
Übergeordnetes Leitsystem
und Anschlussbox (bauseit-
ige Verkabelung)
Anschlussbox - Anschlussbox
(bauseitige Verkabelung)
Empfohlene Kabeltypen für bauseitige Verbindung von übergeordnetem Leitsystem und
Anschlussbox
1 UNITRONIC LiYCY (TP) 2 x 2 x 0,5 mm²
1 Aderpaar für RS485, 1 Aderpaar für Stromversorgung der Sonden;
nicht für Erdverlegung geeignet (im Bedarfsfall geschützte Verlegung erforderlich)
2 UNITRONIC Li2YCYv (TP) 2 x 2 x 0,5 mm²
1 Aderpaar für RS485, 1 Aderpaar für Stromversorgung der Sonden; alternativ zu Pos. 1
einsetzbar; für Erdverlegung geeignet
3 UNITRONIC Bus FD P Combi 3 x 2 x 0,25 + 3 x 1,0 mm
1 Adernpaar für RS485, 1 Aderpaar mit Querschnitt 1,0 mm
Sonden, für Kabellänge bis 1000 m bei Anschluss von 2 Messstellen
4 Spezialkabel Typ ASS 4 x 2 x 0,5 mm²
1 Aderpaar für RS485, 1 bis 3 Aderpaare für Stromversorgung der Sonden;
Silikon, halogenfrei, hochhitze- und kältebeständig, Mantelfarbe rot (ähnlich RAL 3000)
Zubehör: Geflechtschlauch PA-S 4, Farbe schwarz; als mechanischer Schutz oder zur
Abdeckung der Mantelfarbe falls erforderlich.
Endress+Hauser
Datenübertragung
Anschluss FLSE200 Master:
2 Aderpaare (twisted pair),
Betriebskapazität Ader/Ader < 110 pF/m,
2
Aderquerschnitt ≥ 0,25 mm
Anschluss FLSE200 Slave:
1 Aderpaar (twisted pair),
Betriebskapazität Ader/Ader < 110 pF/m,
Aderquerschnitt ≥ 0,25 mm
2
1 Aderpaar (twisted pair),
Betriebskapazität Ader/Ader < 110 pF/m,
2
Aderquerschnitt ≥ 0,25 mm
Hersteller der Kabel Typ UNITRONIC: LAPP-Kabel
Hersteller Spezialkabel: metrofunk KABEL-UNION GmbH
Kabel anderer Hersteller sind einsetzbar, wenn sie die gleichen
übertragungstechnischen Eigenschaften besitzen.
Wir empfehlen die Verdrahtung mit mehreren Messstellen mit dem
Hersteller abzustimmen (→ S. 20, §2.2.3).
Bei Standardverkabelung (Busverdrahtung) muss in den
Systemkomponenten, die sich nicht am Leitungsende befinden, die
werkseitig gesetzte Terminierung deaktiviert werden.
WICHTIG:
Bei Verwendung nicht spezifikationsgerechter Kabel übernimmt der
Hersteller keine Gewährleistung für die ordnungsgemäße Geräte-
funktion.
Die Kabel sind durchgängig ohne Wechsel auf andere Kabel oder
Leitungen und durchgängig geschirmt zu verlegen.
Nicht geeignet sind Fernsprechkabel wie Typ A-2YF(L)2Y... .
Montage und elektrische Installation
Stromversorgung
Kabeltyp
FLSE200
1 Adernpaar mit
UNITRONIC FD P BUS Combi
Aderquerschnitt
3 x 2 x 0,25 mm
2
1 mm
1 Adernpaar mit
z. B. UNITRONIC
Aderquerschnitt ≥
Li2YCYv (TP) 2 x 2 x 0,5 mm
2
0,5 mm
(AWG20)
oder gleichwertig
2
2
für Stromversorgung der
B E T R I E B S A N L E I T U N G
8029799/AE00/V1-0/2024-04
2
+ 3 x 1 mm
2
2
37
