Graco Reactor 2 E-30 Reparatur Seite 94

Teile

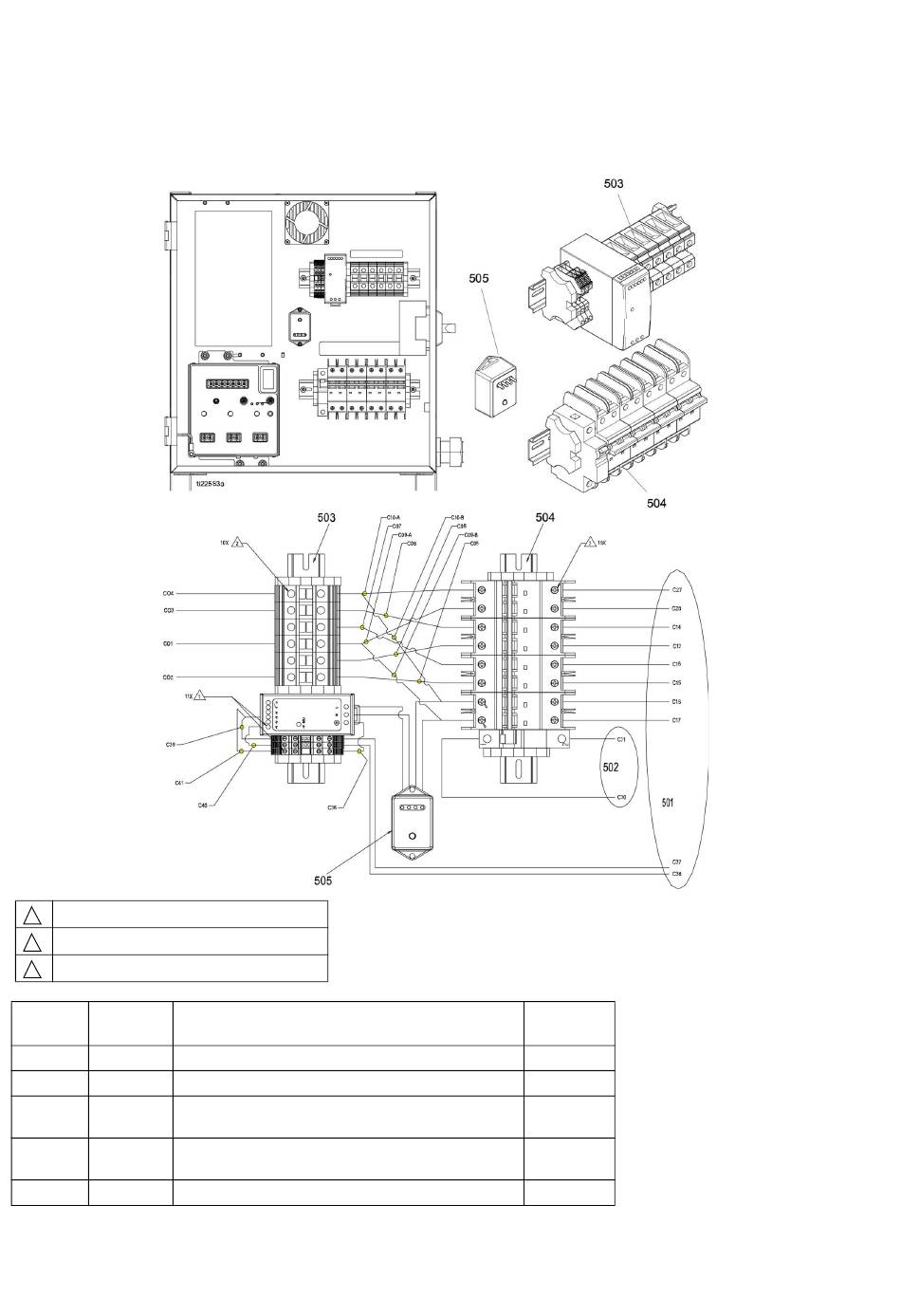

Satz mit System-DIN-Schienen- und Kabelbaum-Modulen
24U850
Siehe Stromlaufpläne, Seite 99.
Mit 0,7-1 N·m (6-8 in. lbs) festziehen.
1
Mit 3-3,8 N·m (28-33 in. lbs) festziehen.
2
Mit 2,6-3 N·m (23-26 in. lbs) festziehen.
3
Ziffer
Teile-Nr Teil Beschreibung
501 16U529 KABELBAUM, Unterbrechermodul
502 16V515 KABELBAUM, Schlauchauslass
MODUL, DIN-Schiene, schwarze Kl., Netzteil;
503 16U522
siehe Schutzschalter-Modul System, Seite 96
MODUL, DIN-Schiene, Schutzschalter;
504 16U526
siehe Netzteil mit Klemmenblock, Seite 96
505 16U530 MODUL, System-Überspannungsschutz
94
Menge
1
1
1
1
1
333475V
