Graco Reactor 2 E-30 Reparatur Seite 71

Prüfung des sekundären
Transformators
Siehe Stromlaufpläne, Seite 99.
1. Kabel und Transformatoren überprüfen.
a. Den grünen 7-poligen Stecker vom TSM abziehen.
b. Mit einem Ohmmeter den Durchgang zwischen
den Klemmen 6 und 7 am grünen 7-poligen
Steckverbinder des TSM prüfen. Wenn kein
Durchgang vorhanden ist, den Transformator
überprüfen.
c. Den grünen 7-poligen Stecker wieder an das TSM
anschließen.
2. Transformator überprüfen:
a. Motorabdeckung entfernen.
b. Die beiden größeren Kabel (6 AWG), mit der
Bezeichnung 3 und 4, die aus dem Transformator
herausführen, lokalisieren. Diese Kabel zu den

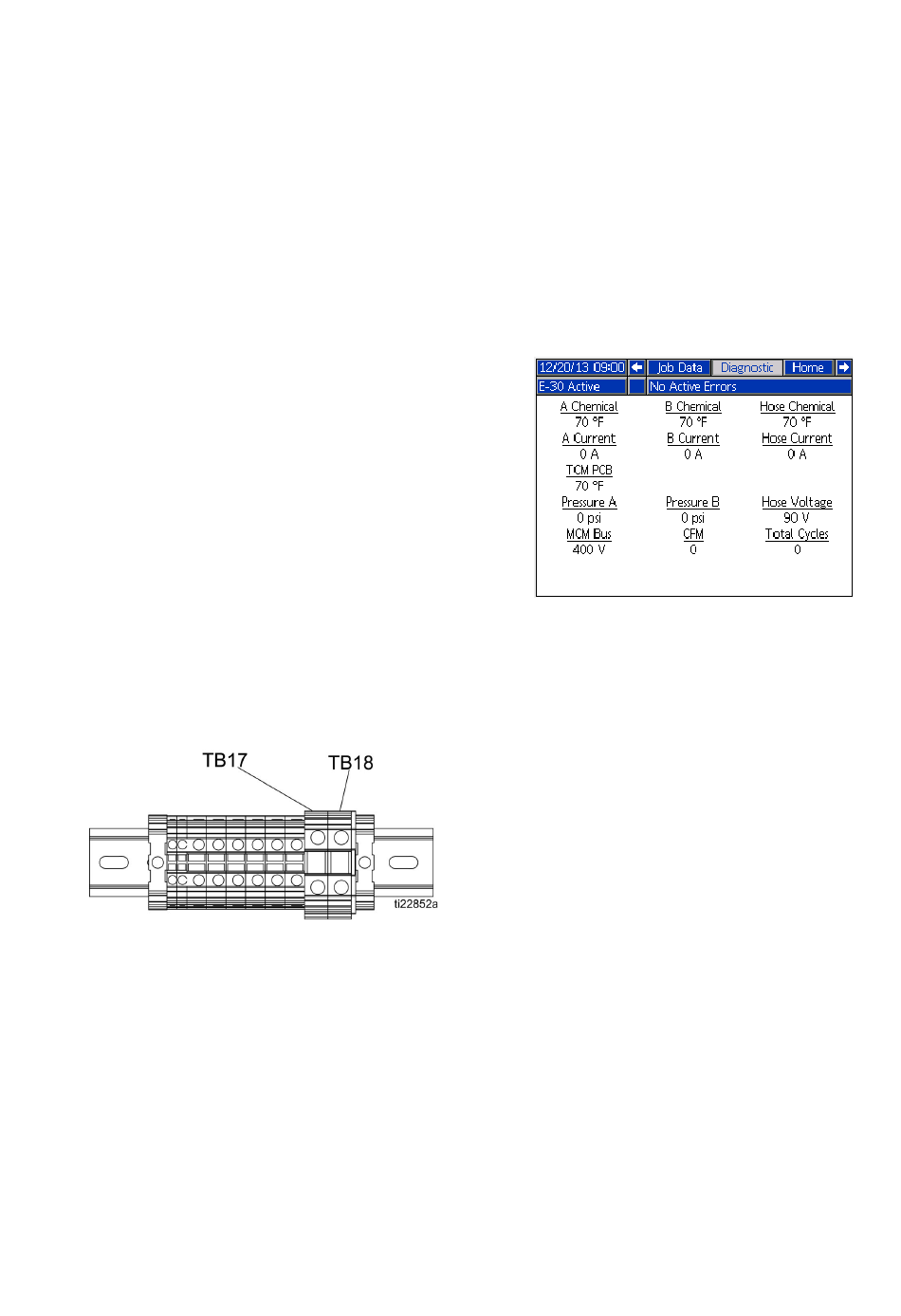

Klemmblöcken TB17 und TB18 zurückverfolgen.
Öffnen Sie den Trennschalter, um den farbigen
Indikator am Trennschalter GRÜN aufleuchten
zu lassen. Überprüfen Sie die beiden
Transformatorkabel an den
Trennschalteranschlüssen TB17 und TB18
mithilfe eines Ohmmeters auf Durchgang;
dieser sollte vorhanden sein.
c. Schließen Sie den Trennschalter CB01.
A . 16
BB
333475V
d. Schalten Sie die Stromzufuhr zum System ein.
e. Um die Spannung an den sekundären Leitungen
des Transformators zu überprüfen, messen Sie
diese an den Anschlüssen 3 und 4 an TB17 und
TB18. Stellen Sie sicher, dass die Spannung
ungefähr 90 VAC bei einer Eingangsspannung
von 240 VAC beträgt.
f. Siehe den Diagnose-Betriebsbildschirm am EAM.
Der Diagnose-Betriebsbildschirm zeigt die am
TSM anliegende Schlauchspannung (90 VAC).
Auf dem Diagnosebildschirm wird angezeigt, ob
der Trennschalter für die TSM-Eingangsleistung
ausgelöst wurde.
