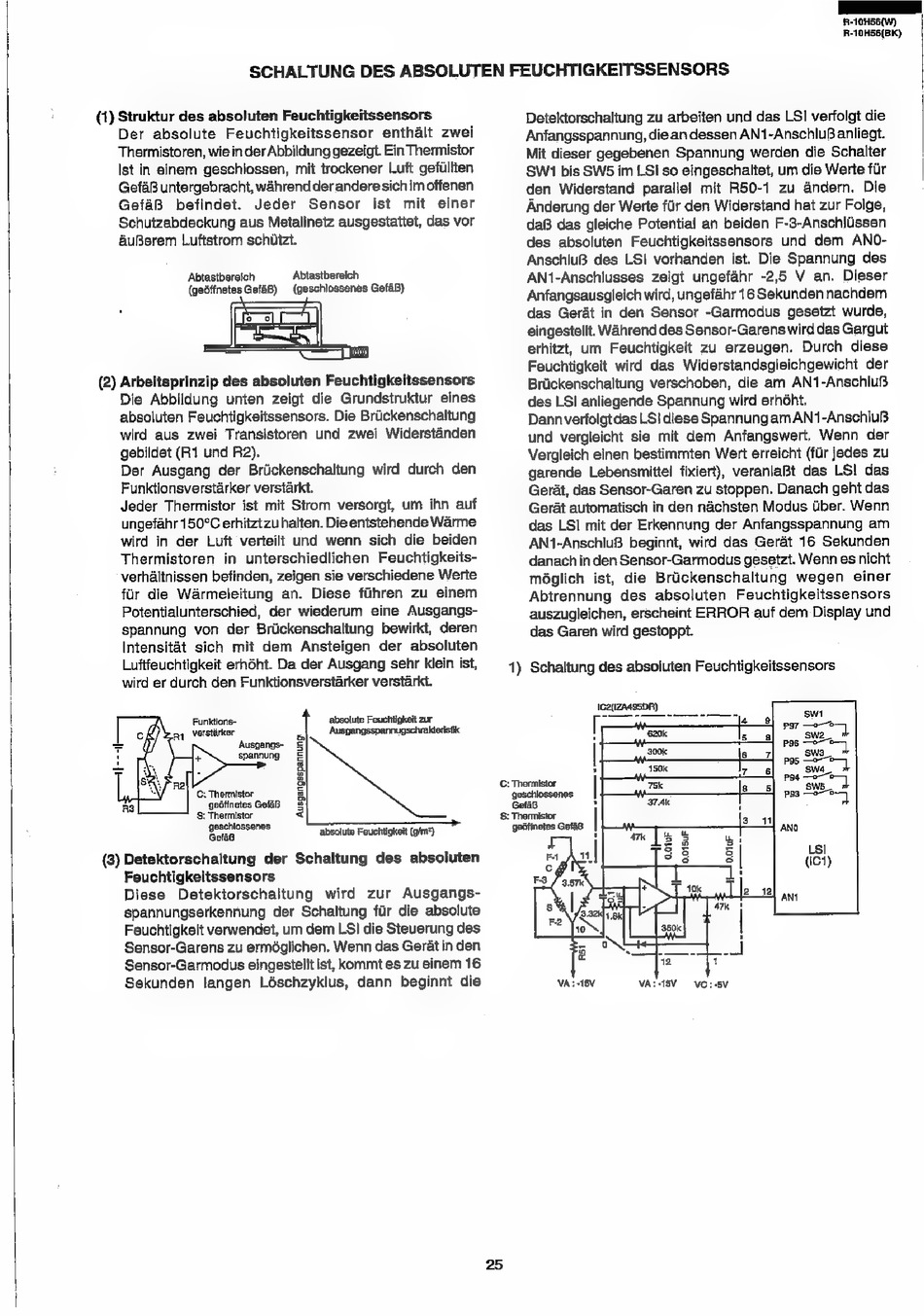

(1) Struktur des absoluten Feuchtigkeitssensors
Der absolute Feuchtigkeitssensor enthalt zwei
Thermistoren, wie in der Abbildung gezeigt. Ein Thermistor
ist in einem geschiossen, mit trockener Luft gefillten
GefaB untergebracht, wahrend derandere sich im offenen
GefaB befindet. Jeder Sensor ist mit einer
Schutzabdeckung aus Metalinetz ausgestattet, das vor
auBerem Luftstrom schutzt.
Abtastbereich
(geschlossenes GefaB)
Abtastbereich
(gedffnetes GefaB)
(2) Arbeitsprinzip des absoluten Feuchtigkeitssensors
Die Abbildung unten zeigt die Grundstruktur eines
absoluten Feuchtigkeitssensors. Die Briickenschaltung
wird aus zwei Transistoren und zwei Widerstanden
gebildet (R1 und R2).
Der Ausgang der Briickenschaltung wird durch den
Funktionsverstarker verstarkt.
Jeder Thermistor ist mit Strom versorgt, um ihn auf
ungefahr 150°C erhitztzu halten. Die entstehende Warme
wird in der Luft verteilt und wenn sich die beiden
Thermistoren in unterschiedlichen Feuchtigkeits-
verhdltnissen befinden, zeigen sie verschiedene Werte
fir die Warmeleitung an. Diese fiihren zu einem
Potentialunterschied, der wiederum eine Ausgangs-
spannung von der Briickenschaltung bewirkt, deren
Intensitat sich mit dem Ansteigen der absoluten
Luftfeuchtigkeit erhéht. Da der Ausgang sehr klein ist,
wird er durch den Funktionsverstarker verstarkt.
absolute Feuchtigkelt zur
Ausgangsspannugschrakteristik
Funktions-
pi verstérker
Ausgangs-
spannung
C: Thermistor
gedtinetes Gea
S: Thermistor
geschlossenes
Gefas
(3) Detektorschaltung der Schaltung des absoluten
Feuchtigkeitssensors
Diese Detektorschaltung wird zur Ausgangs-
spannungserkennung der Schaltung fiir die absolute
Feuchtigkeit verwendet, um dem LSI die Steuerung des
Sensor-Garens zu erméglichen. Wenn das Gerat in den
Sensor-Garmodus eingestellt ist, kommt es zu einem 16
Sekunden langen Léschzyklus, dann beginnt die
Ausgangsspannung
absolute Feuchtigkeit (g/m*)}
25
Detektorschaltung zu arbeiten und das LSI verfolgt die
Anfangsspannung, dieandessen AN1-AnschluB anliegt.
Mit dieser gegebenen Spannung werden die Schalter
SW/1 bis SW5 im LSI so eingeschaltet, um die Werte fir
den Widerstand parallel mit R50-1 zu andern. Die
Anderung der Werte fir den Widerstand hat zur Folge,
da®B das gleiche Potential an beiden F-3-Anschlissen
des absoluten Feuchtigkeitssensors und dem ANO-
Anschlu8 des LSI vorhanden ist. Die Spannung des
AN1-Anschlusses zeigt ungefahr -2,5 V an. Dieser
Anfangsausgleich wird, ungefahr 16 Sekunden nachdem
das Gerat in den Sensor -Garmodus gesetzt wurde,
eingestellt. Wahrend des Sensor-Garenswird das Gargut
erhitzt, um Feuchtigkeit zu erzeugen. Durch diese
Feuchtigkeit wird das Widerstandsgleichgewicht der
Briickenschaltung verschoben, die am AN1-Anschlu
des LSI anliegende Spannung wird erhoht.
Dannverfolgt das LS! diese Spannungam AN1-AnschluB
und vergleicht sie mit dem Anfangswert. Wenn der
Vergleich einen bestimmten Wert erreicht (fir jedes zu
garende Lebensmittel fixiert), veranlaBt das LS! das
Gerat, das Sensor-Garen zu stoppen. Danach geht das
Gerat automatisch in den nachsten Modus Uber. Wenn
das LSI mit der Erkennung der Anfangsspannung am
AN1-Anschlu8 beginnt, wird das Gerat 16 Sekunden
danach inden Sensor-Garmodus gesetzt. Wenn es nicht
mdglich ist, die Briickenschaltung wegen einer
Abtrennung des absoluten Feuchtigkeitssensors
auszugleichen, erscheint ERROR auf dem Display und
das Garen wird gestoppt.
1) Schaltung des absoluten Feuchtigkeiissensors
IC2{IZA495DR)
C: Thermistor
geschlossenes
GetaS
'S: Thermistor
gedtinetes Gets
