R-10H56(¥)
R-10H56(8K)

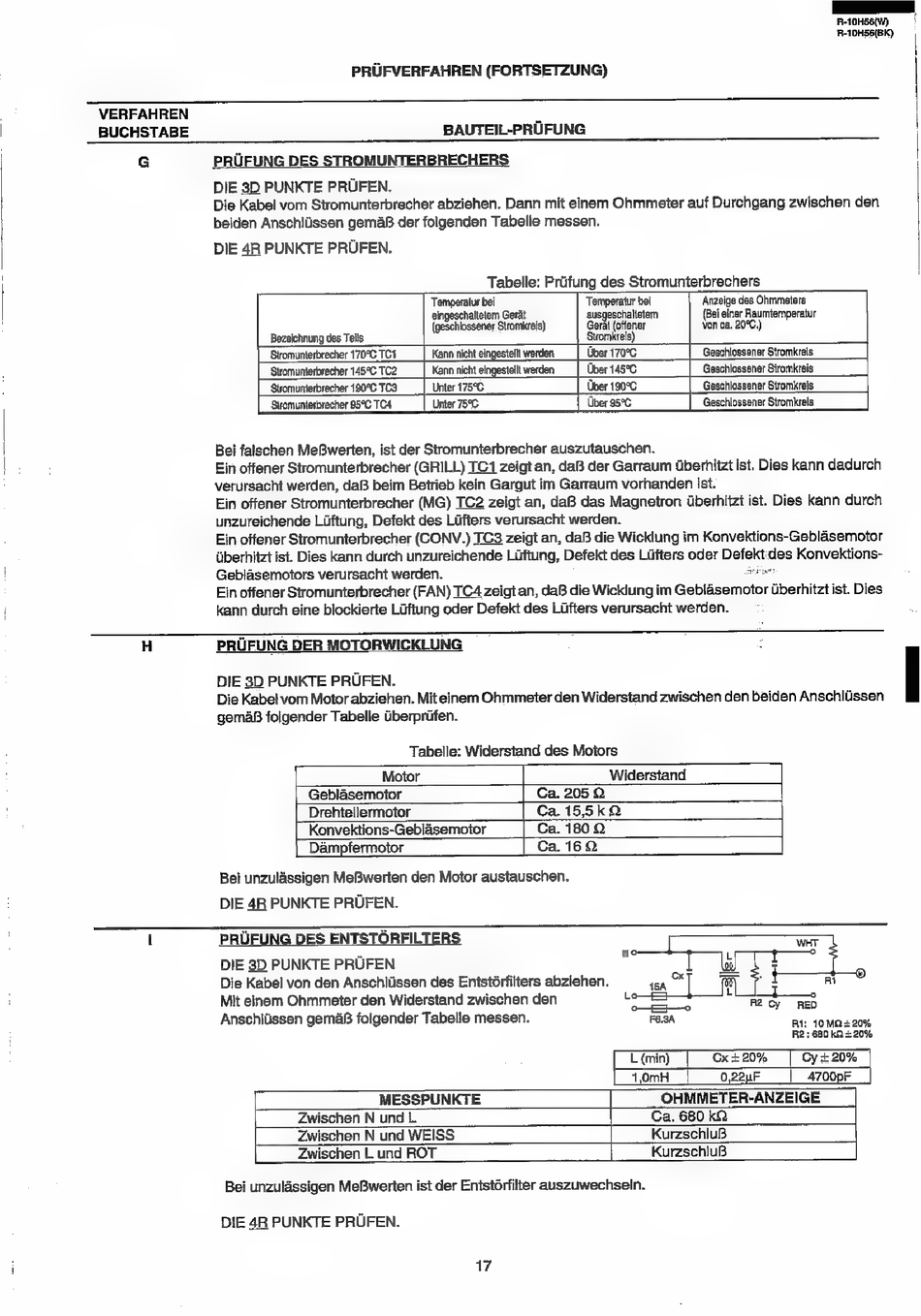

PRUFVERFAHREN (FORTSETZUNG)
VERFAHREN
BUCHSTABE
G
BAUTEIL-PRUFUNG
PRUFUNG DES STROMUNTERBRECHERS
DIE 3D PUNKTE PRUFEN.
Die Kabel vom Stromunterbrecher abziehen. Dann mit einem Ohmmeter auf Durchgang zwischen den
belden Anschitissen gemaB der folgenden Tabelle messen.
DIE 4R PUNKTE PRUFEN.
Tabelle: Priifung des Stromunterbrechers
Temperatur bei Temperatur bei Anzeige des Ohmmeters
eingeschaltetem Gerat ausgeschalletem (Bel einer Raumtemperatur
(geschlossener Stromkreis) Gerat (offener von ca. 20°C.)
Bezeichnung des Teils Stromkrels)
Stromunterbrecher 170°C TC1
Kann nicht eingestellt werden
Uber 170°C
Geschlossener Stromkreis
Stromunterbrecher 145°C TC2 Kann nicht eingestellt werden Uber 145°C Geschlossener Stromkreis
Stromunterbrecher 190°C TC3
Unter 175°C
Uber 190°C
Geschlossener Stromkrejs
Stromunterbrecher 95°C TC4 Unter 75°C
: Uber 95°C
Geschlossener Stromkreis
Bei falschen MeBwerten, ist der Stromunterbrecher auszutauschen.
PRUFUNG DER MOTORWICKLUNG
DIE 3D PUNKTE PRUFEN.
Tabelle: Widerstand des Motors
[i Motor Widerstand
Geblasemotor Ca. 205 Q
Drehtellermotor Ca. 15,5 kQ
Konvektions-Geblasemotor Ca. 1802
Dampfermotor Ca. 162
Bei unzulassigen MeBwerten den Motor austauschen.
DIE 4R PUNKTE PRUFEN.
I PRUFUNG DES ENTSTORFILTERS
DIE 3D PUNKTE PRUFEN '
Die Kabel von den Anschliissen des Entstérfilters abziehen.
Mit einem Ohmmeter den Widerstand zwischen den
L
RE Gy
*
—
=o
RED
Anschltissen gemaB folgender Tabelle messen. F6.3A pa dO MOR Eee
R2 ; 680 kM + 20%
L (min) Gx £20% Cys an |
1,0mH 0,22uF A700pF
MESSPUNKTE OHMMETER-ANZEIGE
Zwischen N und L Ca. 680 kQ
Zwischen N und WEISS KurzschluB
Zwischen L und ROT KurzschluB
Bei unzulassigen MeBwerten ist der Entst6rfilter auszuwechseln.
DIE 4R PUNKTE PRUFEN.
17
