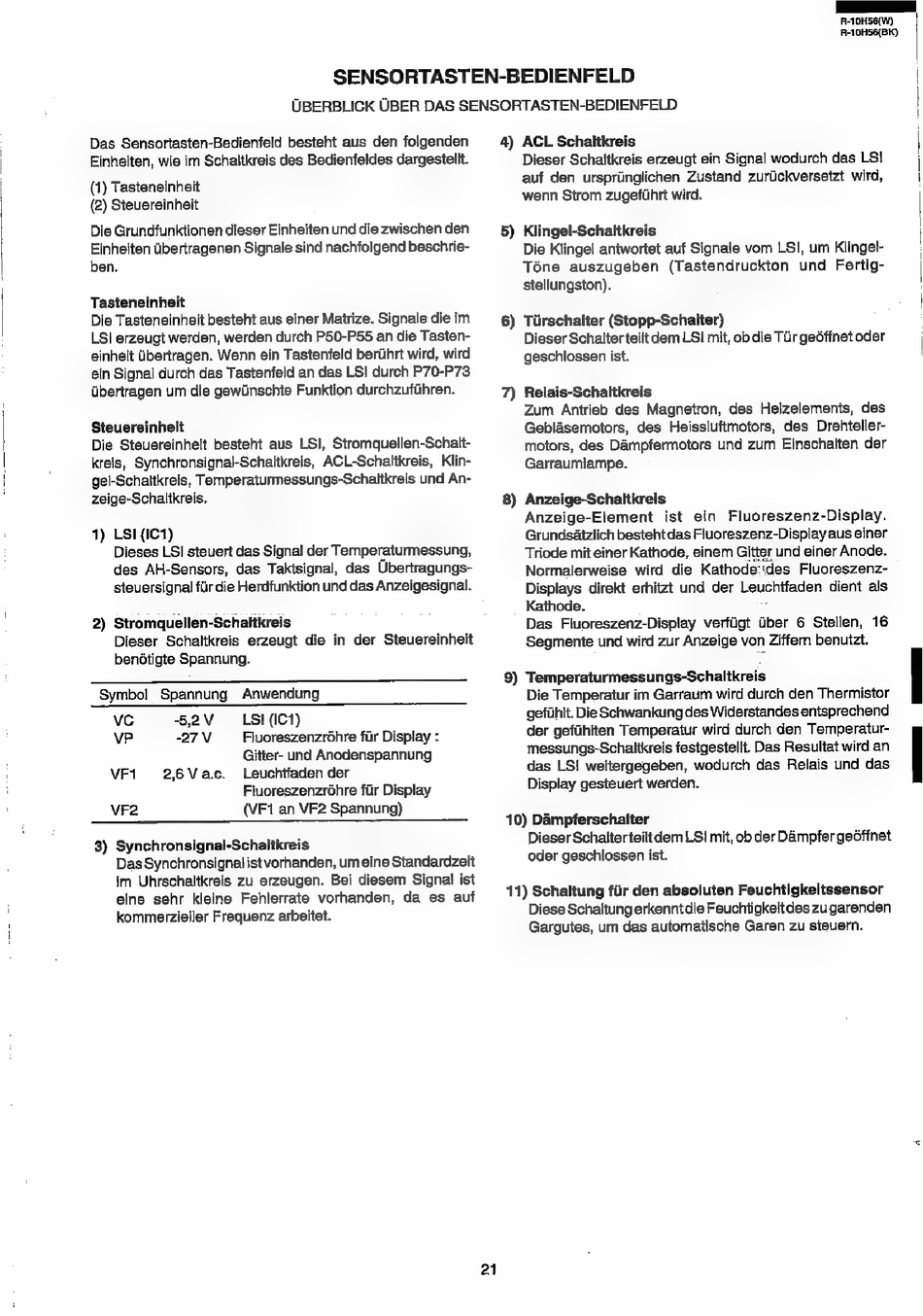

SENSORTASTEN-BEDIENFELD
UBERBLICK UBER DAS SENSORTASTEN-BEDIENFELD
Das Sensortasten-Bedienfeld besteht aus den folgenden
Einheiten, wie im Schaltkreis des Bedienfeldes dargestellt.
(1) Tasteneinheit
(2) Steuereinheit
Die Grundfunktionen dieser Einheiten und die zwischen den
Einheiten Ubertragenen Signale sind nachfolgend beschrie-
ben.
Tasteneinheit
Die Tasteneinheit besteht aus einer Matrize. Signale die im
LSI erzeugt werden, werden durch P50-P55 an die Tasten-
einhelt Ubertragen. Wenn ein Tastenfeld beriihrt wird, wird
ein Signal durch das Tastenfeld an das LS! durch P70-P73
ibertragen um die gewiinschte Funktion durchzufiihren.
Steuereinheit
Die Steuereinheit besteht aus LSI, Stromquellen-Schalt-
kreis, Synchronsignal-Schaltkreis, ACL-Schaltkreis, Klin-
gel-Schaltkreis, Temperaturmessungs-Schaltkreis und An-
zeige-Schaltkreis.
1) LSI{IC1)
Dieses LSI steuert das Signal der Temperaturmessung,
des AH-Sensors, das Taktsignal, das Ubertragungs-
steuersignal fiir die Herdfunktion und das Anzeigesignal.
2) Stromquellen-Schaltkreis
Dieser Schaltkreis erzeugt die in der Steuereinheit
bendtigte Spannung.
Symbol Spannung Anwendung
vc 5,2V LSI (IC1)
VP -27V Fluoreszenzrohre fur Display :
Gitter- und Anodenspannung
VF1 2,6Vac. Leuchtfaden der
Fluoreszenzrohre far Display
VF2 (VF1 an VF2 Spannung)
3) Synchronsignal-Schaltkreis
Das Synchronsignal ist vorhanden, um eine Standardzeit
im Uhrschaltkreis zu erzeugen. Bei diesem Signal ist
eine sehr kleine Fehlerrate vorhanden, da es auf
kommerzieller Frequenz arbeitet.
21
4)
5)
6)
o)
8)
9)
ACL Schaltkreis
Dieser Schattkreis erzeugt ein Signal wodurch das LS!
auf den urspriinglichen Zustand zuriickversetzt wird,
wenn Strom zugefiihrt wird.
Klingel-Schaltkreis
Die Klingel antwortet auf Signale vom LSI, um Klingel-
Téne auszugeben (Tastendruckton und Fertig-
stellungston).
Tiirschalter (Stopp-Schalter)
Dieser Schalter teilt dem LSI mit, ob die Tir geéffnet oder
geschlossen ist.
Relais-Schaltkreis
Zum Antrieb des Magnetron, des Heizelements, des
Geblasemotors, des Heissluftmotors, des Drehteller-
motors, des Dampfermotors und zum Einschalten der
Garraumlampe.
Anzeige-Schaltkreis
Anzeige-Element ist ein Fluoreszenz-Display.
Grundsdizlich besteht das Fluoreszenz-Display aus einer
Triode mit einer Kathode, einem Gitter und einer Anode.
Normalerweise wird die Kathode''des Fluoreszenz-
Displays direkt erhitzt und der Leuchifaden dient als
Kathode. ~
Das Fluoreszenz-Display verfligt iber 6 Stellen, 16
Segmente und wird zur Anzeige von Ziffern benutzt.
Temperaturmessungs-Schaltkreis
Die Temperatur im Garraum wird durch den Thermistor
gefiihlt. Die Schwankungdes Widerstandes entsprechend
der gefihiten Temperatur wird durch den Temperatur-
messungs-Schaltkreis festgestellt. Das Resultat wird an
das LS! weitergegeben, wodurch das Relais und das
Display gesteuert werden.
10) Dampferschalter
Dieser Schalterteiltdem LSI mit, ob der Dampfer geGffnet
oder geschlossen ist.
11) Schaltung fiir den absoluten Feuchtigkeitssensor
Diese Schaltung erkenntdie Feuchtigkeitdes zu garenden
Gargutes, um das automatische Garen zu steuern.
