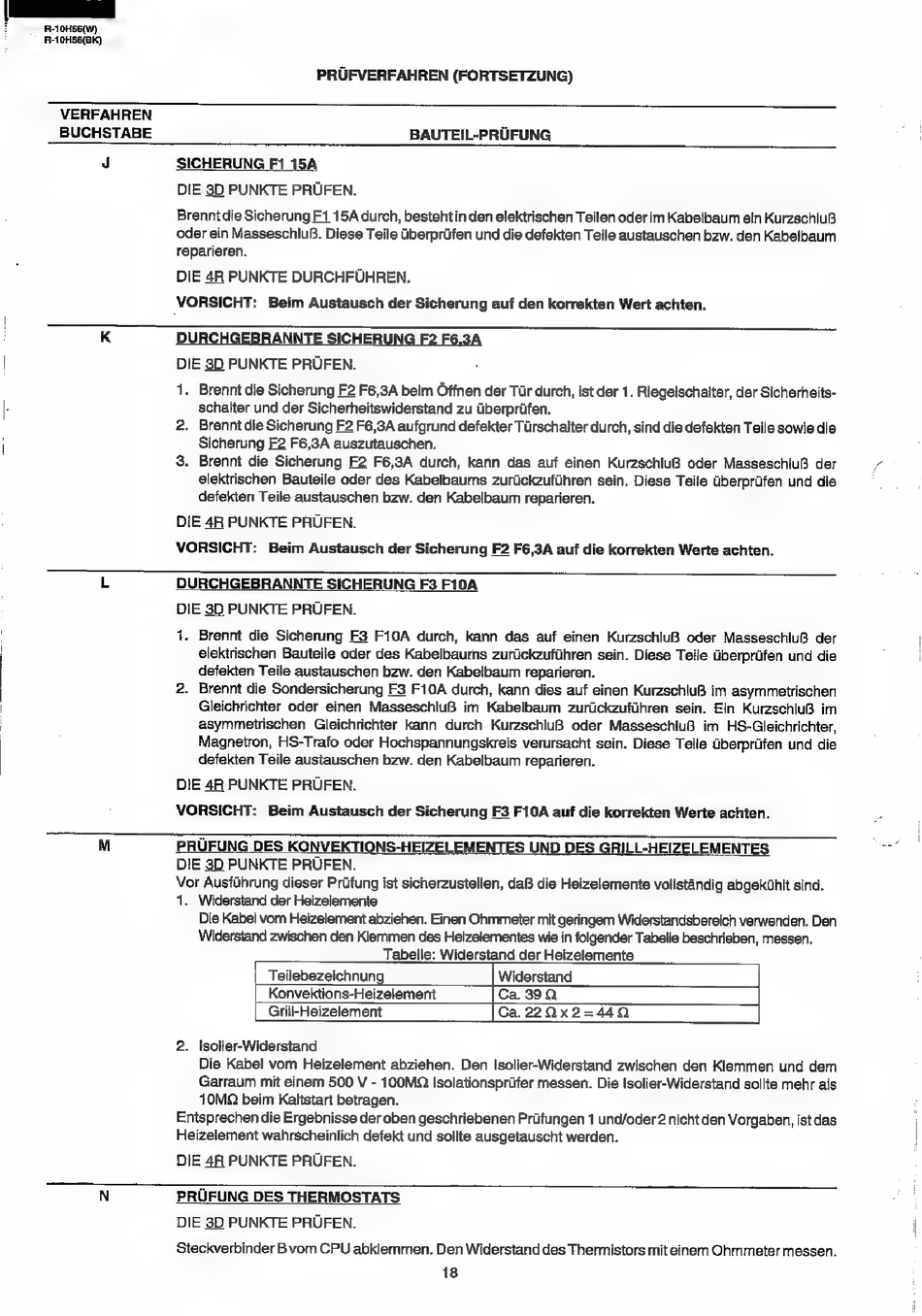

Sharp R-10H56W Serviceanleitung Seite 20

R-10HSE(W)
R~10H56(BK)
PRUFVERFAHREN (FORTSETZUNG)
VERFAHREN
BUCHSTABE BAUTEIL-PRUFUNG
J SICHERUNG F115A
DIE 3D PUNKTE PRUFEN.
DIE 48 PUNKTE DURCHFUHREN.
VORSICHT: Beim Austausch der Sicherung auf den korrekten Wert achten.
! eee
NN ICH
DIE 3D PUNKTE PRUFEN.
3. Brennt die Sicherung F2 F6,3A durch, kann das auf einen KurzschluB oder Masseschluf der
elektrischen Bauteile oder des Kabelbaums zuriickzufihren sein. Diese Teile Uberpriifen und die
defekten Teile austauschen bzw. den Kabelbaum reparieren.
DIE 4R PUNKTE PRUFEN.
VORSICHT: Beim Austausch der Sicherung F2 F6,3A auf die korrekten Werte achten.
DURCHGEBRANNTE SICHERUNG F3 F10A
DIE 3D PUNKTE PRUFEN.
DIE 4A PUNKTE PRUFEN.
VORSICHT: Beim Austausch der Sicherung F3 F10A auf die korrekten Werte achten.
PRUFUNG DES KONVEKTIONS-HEIZELEMENTES UND DES GRILL-HEIZELEMENTES
DIE 3D PUNKTE PRUFEN.
Vor Ausfiihrung dieser Priifung ist sicherzustellen, daB die Heizelemente vollstandig abgekiihit sind.
1. Widerstand der Heizelemente
Die Kabel vom Heizelement abziehen. Einen Ohmmeter mit geringem Widerstandsbereich verwenden. Den
Widerstand zwischen den Klemmen des Heizelementes wie in folgender Tabelle beschrieben, messen.
Tabelle: Widerstand der Heizelemente
Teilebezeichnung Widerstand
Konvektions-Heizelement Ca. 39Q
Grill-Heizelement [Ca 22Qx2=44Q |
2. Isolier-Widerstand
Die Kabel vom Heizelement abziehen. Den Isolier-Widerstand zwischen den Klemmen und dem
Garraum mit einem 500 V - 100MQ Isolationspriifer messen. Die Isolier-Widerstand sollte mehr als
10MQ beim Kaltstart betragen.
Entsprechen die Ergebnisse der oben geschriebenen Priifungen 1 und/oder 2 nicht den Vorgaben, istdas
Heizelement wahrscheinlich defekt und sollte ausgetauscht werden.
DIE 4R PUNKTE PRUFEN.
PRUFUNG DES THERMOSTATS
DIE 3D PUNKTE PRUFEN.
