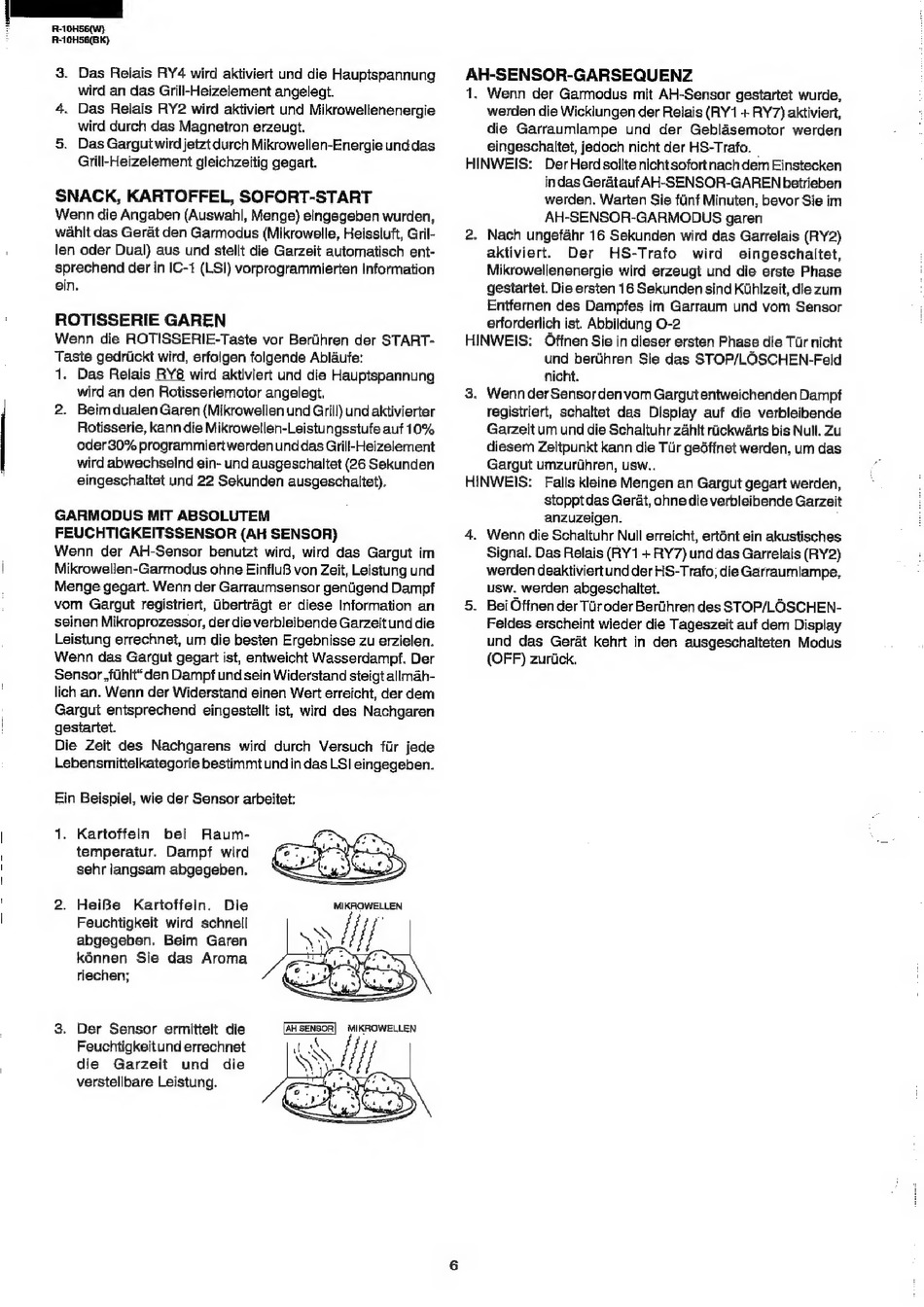

R-10HSE(W)
R-10HS6(BK)
3. Das Relais RY4 wird aktiviert und die Hauptspannung
wird an das Grill-Heizelement angelegt.
4. Das Relais RY2 wird aktiviert und Mikrowellenenergie
wird durch das Magnetron erzeugt.
5. Das Gargutwird jetzt durch Mikrowellen-Energie und das
Grill-Heizelement gleichzeitig gegart.
SNACK, KARTOFFEL, SOFORT-START
Wenn die Angaben (Auswahl, Menge) eingegeben wurden,
wahit das Gerat den Garmodus (Mikrowelle, Heissluft, Gril-
len oder Dual) aus und stellt die Garzeit automatisch ent-
sprechend der in IC-1 (LSI) vorprogrammierten Information
ein.
ROTISSERIE GAREN
Wenn die ROTISSERIE-Taste vor Berdhren der START-
Taste gedriickt wird, erfolgen folgende Ablaufe:
1. Das Relais RY8 wird aktiviert und die Hauptspannung
wird an den Rotisseriemotor angelegt.
2. Beimdualen Garen (Mikrowellen und Grill) und aktivierter
Rotisserie, kann die Mikrowellen-Leistungsstufe auf 10%
oder 30% programmiertwerden und das Grill-Heizelement
wird abwechselnd ein- und ausgeschaltet (26 Sekunden
eingeschaltet und 22 Sekunden ausgeschaltet).
GARMODUS MIT ABSOLUTEM
FEUCHTIGKEITSSENSOR (AH SENSOR)
Wenn der AH-Sensor benutzt wird, wird das Gargut im
Mikrowellen-Garmodus ohne Einflu8 von Zeit, Leistung und
Menge gegart. Wenn der Garraumsensor gentigend Dampf
vom Gargut registriert, Gbertragt er diese Information an
seinen Mikroprozessor, der die verbleibende Garzeit und die
Leistung errechnet, um die besten Ergebnisse zu erzielen.
Wenn das Gargut gegart ist, entweicht Wasserdampf. Der
Sensor ,fUhit* den Dampfund sein Widerstand steigt allmah-
lich an. Wenn der Widerstand einen Wert erreicht, der dem
Gargut entsprechend eingestellt ist, wird des Nachgaren
gestariet.
Die Zeit des Nachgarens wird durch Versuch fiir jede
Lebensmittelkategorie bestimmt und in das LSI eingegeben.
Ein Beispiel, wie der Sensor arbeitet:
1. Kartoffeln bei Raum-
temperatur. Dampf wird
sehr langsam abgegeben.
2. HeiBe Kartoffeln. Die
Feuchtigkeit wird schnell
abgegeben. Beim Garen
kénnen Sie das Aroma
riechen;
3. Der Sensor ermittelt die
Feuchtigkeit und errechnet
die Garzeit und die
verstellbare Leistung.
AH-SENSOR-GARSEQUENZ
1. Wenn der Garmodus mit AH-Sensor gestartet wurde,
werden die Wicklungen der Relais (RY1 + RY7) aktiviert,
die Garraumlampe und der Geblasemotor werden
eingeschaltet, jedoch nicht der HS-Trafo. _
HINWEIS: Der Herd sollte nicht sofortnach dem Einstecken
in das Geratauf AH-SENSOR-GAREN betrieben
werden. Warten Sie fiinf Minuten, bevor Sie im
AH-SENSOR-GARMODUS garen
2. Nach ungefahr 16 Sekunden wird das Garrelais (RY2)
aktiviert. Der HS-Trafo wird eingeschaltet,
Mikrowellenenergie wird erzeugt und die erste Phase
gestartet. Die ersten 16 Sekunden sind Kuhlzeit, die zum
Entfernen des Dampfes im Garraum und vom Sensor
erforderlich ist. Abbildung O-2
HINWEIS: Offnen Sie in dieser ersten Phase die Tiir nicht
und bertihren Sie das STOP/LOSCHEN-Feld
nicht.
3. WennderSensorden vam Gargut entweichenden Dampt
registriert, schaltet das Display auf die verbleibende
Garzeit um und die Schaltuhr zahit rickwarts bis Null. Zu
diesem Zeitpunkt kann die Tir geéfinet werden, um das
Gargut umzurihren, usw..
HINWEIS: Falls kleine Mengen an Gargut gegart werden,
stoppt das Gerat, ohne die verbleibende Garzeit
anzuzeigen.
4, Wenn die Schaltuhr Null erreicht, ertant ein akustisches
Signal. Das Relais (RY1 + RY7) und das Garrelais (RY2)
werden deaktiviert und der HS-Trafo; die Garraumlampe,
usw. werden abgeschaltet.
5. Bei Offnen der Tir oder Bertihren des STOP/LOSCHEN-
Feldes erscheint wieder die Tageszeit auf dem Display
und das Gerat kehrt in den ausgeschalteten Modus
(OFF) zurtick.
