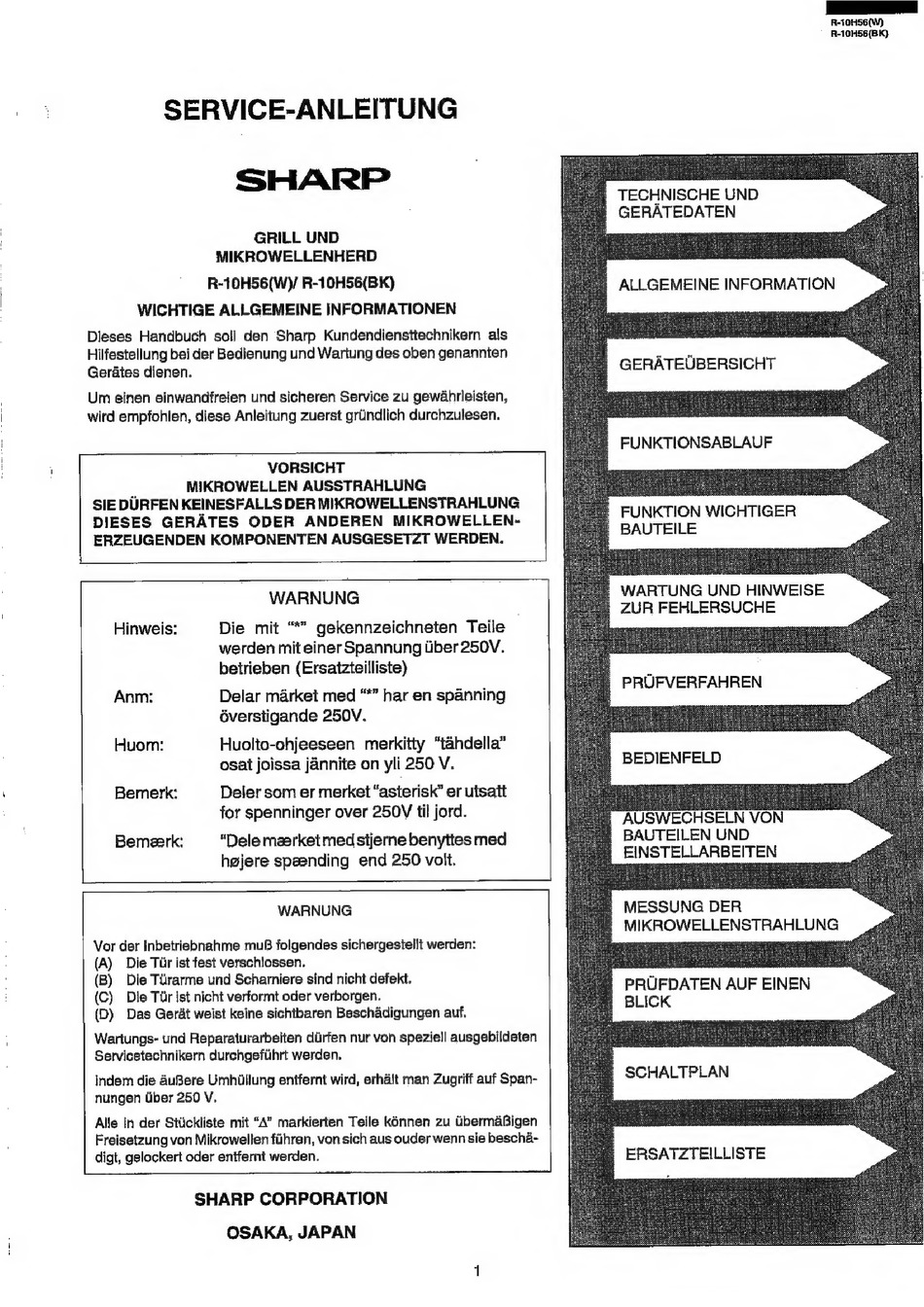

SERVICE-ANLEITUNG
SHARP
GRILL UND
MIKROWELLENHERD
R-10H56(W)/ R-10H56(BK)
WICHTIGE ALLGEMEINE INFORMATIONEN
Dieses Handbuch soll den Sharp Kundendiensttechnikern als
Hilfestellung bei der Bedienung und Wartung des oben genannten
Gerdtes dienen.
Um einen einwandfreien und sicheren Service zu gewahrleisten,
wird empfohlen, diese Anleitung Zuerst griindlich durchzulesen.
VORSICHT
MIKROWELLEN AUSSTRAHLUNG
SIE DURFEN KEINESFALLS DER MIKROWELLENSTRAHLUNG
DIESES GERATES ODER ANDEREN MIKROWELLEN-
ERZEUGENDEN KOMPONENTEN AUSGESETZT WERDEN.
WARNUNG
Hinweis: Die mit "*" gekennzeichneten Teile
werden mit einer Spannung liber 250V.
betrieben (Ersatzteilliste)
Anm: Delar market med "*" har en spanning
6verstigande 250V.
Huom: Huolto-ohjeeseen merkitty "tahdella"
osat joissa jannite on yli 250 V.
Bemerk: Deler som er merket "asterisk" er utsatt
for spenninger over 250V til jord.
Bemeerk: "Dele mzerket med sijerne benyttes med
hgjere speending end 250 volt.
WARNUNG
Vor der Inbetriebnahme muB folgendes sichergestellt werden:
(A) Die Tir ist fest verschlossen.
(B) Die Tuirarme und Scharniere sind nicht defekt.
(C) Die Tir ist nicht verformt oder verborgen.
(D) Das Gerdt weist keine sichtbaren Beschadigungen auf.
Wartungs- und Reparaturarbeiten diirfen nur von speziell ausgebildeten
Servicetechnikern durchgeftihrt werden.
Indem die 4uBere Umhiillung entfernt wird, erhalt man Zugriff auf Span-
nungen iiber 250 V.
Alle in der Stickliste mit "A" markierten Teile konnen zu GbermaBigen
Freisetzung von Mikrowellen fuhren, von sich aus ouder wenn sie bescha-
digt, gelockert oder entfernt werden.
SHARP CORPORATION
OSAKA, JAPAN
R-T0HS6(W)
R-10H56(BK)
TECHNISCHE UND
GERATEDATEN
ALLGEMEINE INFORMATION
GERATEUBERSICHT
FUNKTIONSABLAUF
FUNKTION WICHTIGER
BAUTEILE
WARTUNG UND HINWEISE
ZUR FEHLERSUCHE
PRUFVERFAHREN
BEDIENFELD
AUSWECHSELN VON
BAUTEILEN UND
EINSTELLARBEITEN
MESSUNG DER
MIKROWELLENSTRAHLUNG
PRUFDATEN AUF EINEN
BLICK
SCHALTPLAN
ERSATZTEILLISTE
