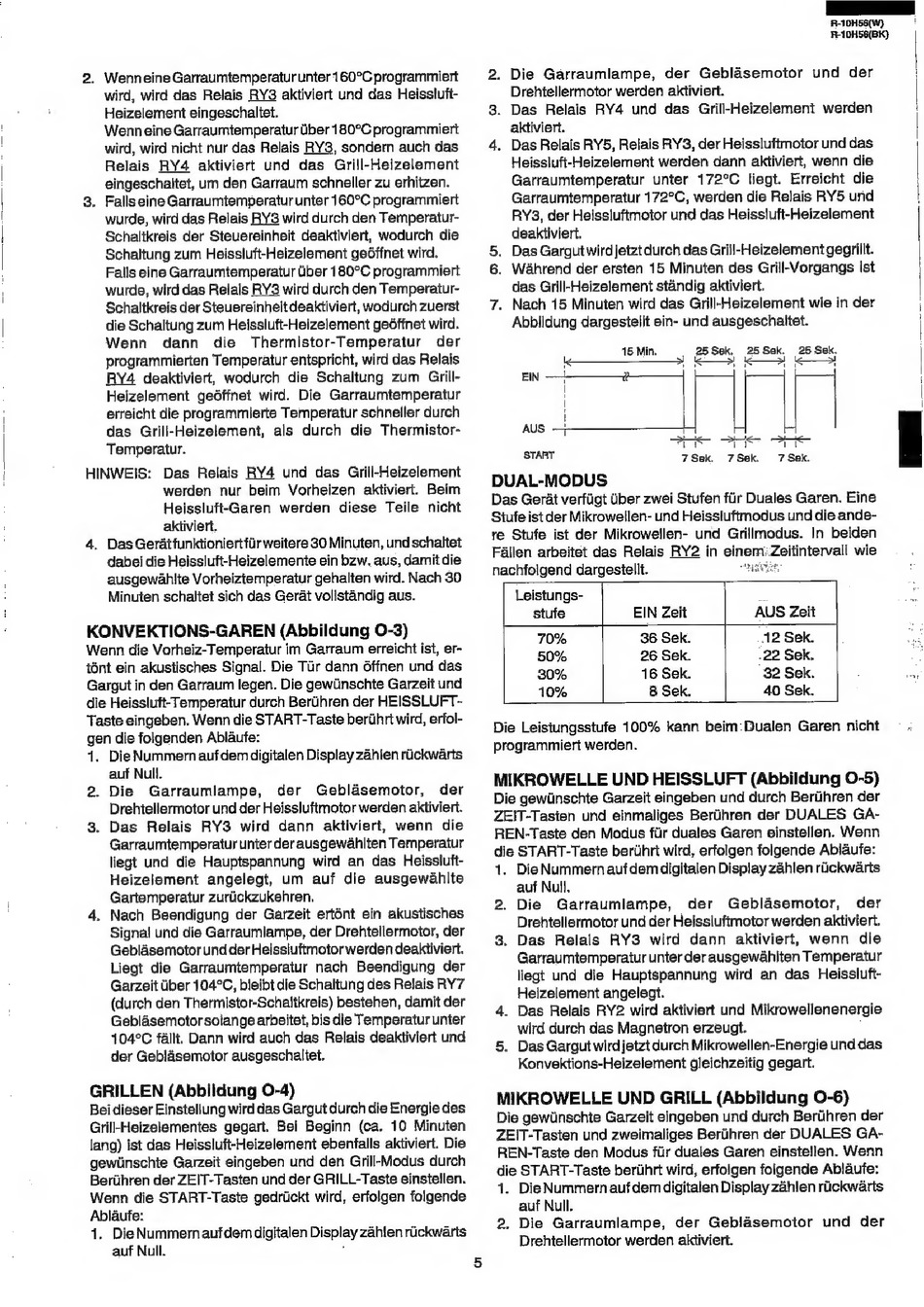

Sharp R-10H56W Serviceanleitung Seite 7

2. Wenneine Garraumtemperatur unter 160°C programmiert
wird, wird das Relais RY3 aktiviert und das Heissluft-
Heizelement eingeschaltet.
Wenn eine Garraumtemperatur liber 180°C programmiert
wird, wird nicht nur das Relais RY3, sondern auch das
Relais RY4 aktiviert und das Grill-Heizelement
eingeschaltet, um den Garraum schneller zu erhitzen.
Falls eine Garraumtemperatur unter 160°C programmiert
wurde, wird das Relais RY3 wird durch den Temperatur-
Schaltkreis der Steuereinheit deaktiviert, wodurch die
Schaltung zum Heissluft-Heizelement gedffnet wird.
Falls eine Garraumtemperatur Giber 180°C programmiert
wurde, wird das Relais RY3 wird durch den Temperatur-
Schaltkreis der Steuereinheit deaktiviert, wodurch zuerst
die Schaltung zum Heissluft-Heizelement gedtinet wird.
Wenn dann die Thermistor-Temperatur der
programmierten Temperatur entspricht, wird das Relais
RY4 deaktiviert, wodurch die Schaltung zum Grill-
Heizelement ge6ffnet wird. Die Garraumtemperatur
erreicht die programmierte Temperatur schneller durch
das Grill-Heizelement, als durch die Thermistor-
Temperatur.
HINWEIS: Das Relais RY4 und das Grill-Heizelement
werden nur beim Vorheizen aktiviert. Beim
Heissluft-Garen werden diese Teile nicht
aktiviert.
Das Geratfunktioniertftir weitere 30 Minuten, und schaltet
dabei die Heissluft-Heizelemente ein bzw. aus, damit die
ausgewahite Vorheiztemperatur gehalten wird. Nach 30
Minuten schaltet sich das Gerat vollstandig aus.
KONVEKTIONS-GAREN (Abbildung 0-3)
Wenn die Vorheiz-Temperatur im Garraum erreicht ist, er-
tont ein akustisches Signal. Die Tir dann 6ffnen und das
Gargut in den Garraum legen. Die gewlinschte Garzeit und
die Heissluft-Temperatur durch Berdhren der HEISSLUFT-
Taste eingeben. Wenn die START-Taste beriihrt wird, erfol-
gen die folgenden Ablaufe:
1.
2.
3.
Die Nummern auf dem digitalen Display zahien rickwarts
auf Null.
Die Garraumlampe, der Geblasemotor, der
Drehtellermotor und der Heissluftmotor werden aktiviert.
Das Relais RY3 wird dann aktiviert, wenn die
Garraumtemperatur unter der ausgewahlten Temperatur
liegt und die Hauptspannung wird an das Heissluft-
Heizelement angelegt, um auf die ausgewahlte
Gartemperatur zuriickzukehren.
Nach Beendigung der Garzeit ertént ein akustisches
Signal und die Garraumlampe, der Drehtellermotor, der
Gebl&semotor und der Heissluttmotor werden deaktiviert.
Liegt die Garraumtemperatur nach Beendigung der
Garzeit Uber 104°C, bleibt die Schaltung des Relais RY7
(durch den Thermistor-Schaltkreis) bestehen, damit der
Geblasemotor solange arbeitet, bis die Temperatur unter
104°C fallt. Dann wird auch das Relais deaktiviert und
der Geblasemotor ausgeschaltet.
GRILLEN (Abbildung O-4)
Bei dieser Einstellung wird das Gargut durch die Energie des
Grill-Heizelementes gegart. Bei Beginn (ca. 10 Minuten
lang) ist das Heissluft-Heizelement ebenfalls aktiviert. Die
gewiinschte Garzeit eingeben und den Grill-Modus durch
Berihren der ZEIT-Tasten und der GRILL-Taste einstellen.
Wenn die START-Taste gedriickt wird, erfolgen folgende
Ablaufe:
A Die Nummer auf dem digitalen Display zahlen rickwarts
auf Null.
:
R-IHSS(W)
R-10HS6(BK}
2. Die Garraumlampe, der Geblasemotor und der
Drehtellermotor werden aktiviert.
3. Das Relais RY4 und das Grill-Heizelement werden
aktiviert.
4. Das Relais RY5, Relais RY3, der Heissluftmotor und das
Heissluft-Heizelement werden dann aktiviert, wenn die
Garraumtemperatur unter 172°C liegt. Erreicht die
Garraumtemperatur 172°C, werden die Relais RY5 und
RY3, der Heissluftmotor und das Heissluft-Heizelement
deaktiviert.
5. Das Gargutwird jetzt durch das Grill-Heizelement gegrillt.
6. Wahrend der ersten 15 Minuten des Grill-Vorgangs ist
das Grill-Heizelement standig aktiviert.
7. Nach 15 Minuten wird das Grill-Heizelement wie in der
Abbildung dargestelit ein- und ausgeschaltet.
15 Min, 25Sek. 25Sek, 25 Sek,
1
i
|
!
AUS
Se see ee
START
7Sek. 7 Sek.
7 Sek.
DUAL-MODUS
Das Gerat verfiigt Uber zwei Stufen fiir Duales Garen. Eine
Stufe ist der Mikrowellen- und Heissluftmodus und die ande-
re Stufe ist der Mikrowellen- und Grillmodus. In beiden
Fallen arbeitet das Relais RY2 in einem: Zeitintervall wie
Die Leistungsstufe 100% kann beim:Dualen Garen nicht
programmiert werden.
MIKROWELLE UND HEISSLUFT (Abbildung O-5)
Die gewinschte Garzeit eingeben und durch Berihren der
ZEIT-Tasten und einmaliges Bertihren der DUALES GA-
REN-Taste den Modus fiir duales Garen einstellen. Wenn
die START-Taste beriihrt wird, erfolgen folgende Ablaufe:
1. Die Nummern aufdem digitalen Display zahlen riickwarts
auf Null.
2. Die Garraumlampe, der Geblasemotor, der
Drehtellermotor und der Heissluftmotor werden aktiviert.
3. Das Relais RY3 wird dann aktiviert, wenn die
Garraumtemperatur unter der ausgewahiten Temperatur
liegt und die Hauptspannung wird an das Heissluft-
Heizelement angelegt.
4. Das Relais RY2 wird aktiviert und Mikrowellenenergie
wird durch das Magnetron erzeugt. :
5. Das Gargut wird jetzt durch Mikrowellen-Energie und das
Konvektions-Heizelement gleichzeitig gegart.
MIKROWELLE UND GRILL (Abbildung O-6)
Die gewtinschte Garzeit eingeben und durch Berihren der
ZEIT-Tasten und zweimaliges Berlihren der DUALES GA-
REN-Taste den Modus fiir duales Garen einstellen. Wenn
die START-Taste beriihrt wird, erfolgen folgende Ablaufe:
1. Die Nummern auf dem digitalen Display zahlen rickwarts
auf Null.
2. Die Garraumlampe, der Geblasemotor und der
Drehtellermotor werden aktiviert.
