6
INSTANDHALTUNG
52
B E T R I E B S A N L E I T U N G | GM32

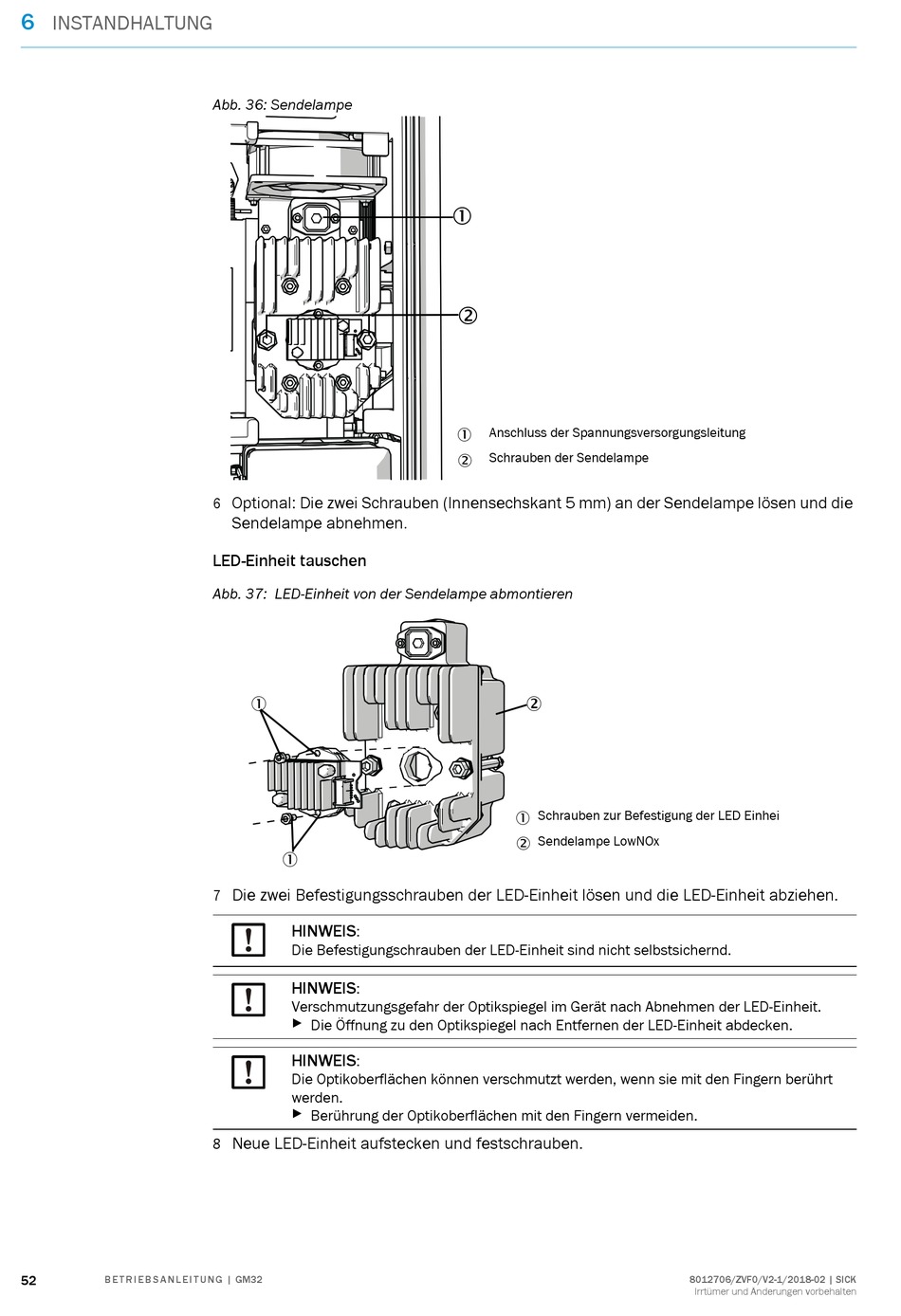

Abb. 36: Sendelampe
Optional: Die zwei Schrauben (Innensechskant 5 mm) an der Sendelampe lösen und die
6
Sendelampe abnehmen
LED-Einheit tauschen
Abb. 37: LED-Einheit von der Sendelampe abmontieren


Die zwei Befestigungsschrauben der LED-Einheit lösen und die LED-Einheit abziehen.
7
HINWEIS:
Die Befestigungschrauben der LED-Einheit sind nicht selbstsichernd.
HINWEIS:
Verschmutzungsgefahr der Optikspiegel im Gerät nach Abnehmen der LED-Einheit.
▸
Die Öffnung zu den Optikspiegel nach Entfernen der LED-Einheit abdecken.
HINWEIS:
Die Optikoberflächen können verschmutzt werden, wenn sie mit den Fingern berührt
werden.
▸
Berührung der Optikoberflächen mit den Fingern vermeiden.
Neue LED-Einheit aufstecken und festschrauben.
8


Anschluss der Spannungsversorgungsleitung

Schrauben der Sendelampe

.

Schrauben zur Befestigung der LED Einhei

Sendelampe LowNOx

