SICK GM32 Betriebsanleitung Seite 18

3
GASKANALSEITIGE VORBEREITUNG
3.3 Montage der Anschlusseinheit
3.4 Montage der Spüllufteinheit (bei GMP-Lanze)
18
B E T R I E B S A N L E I T U N G | GM32

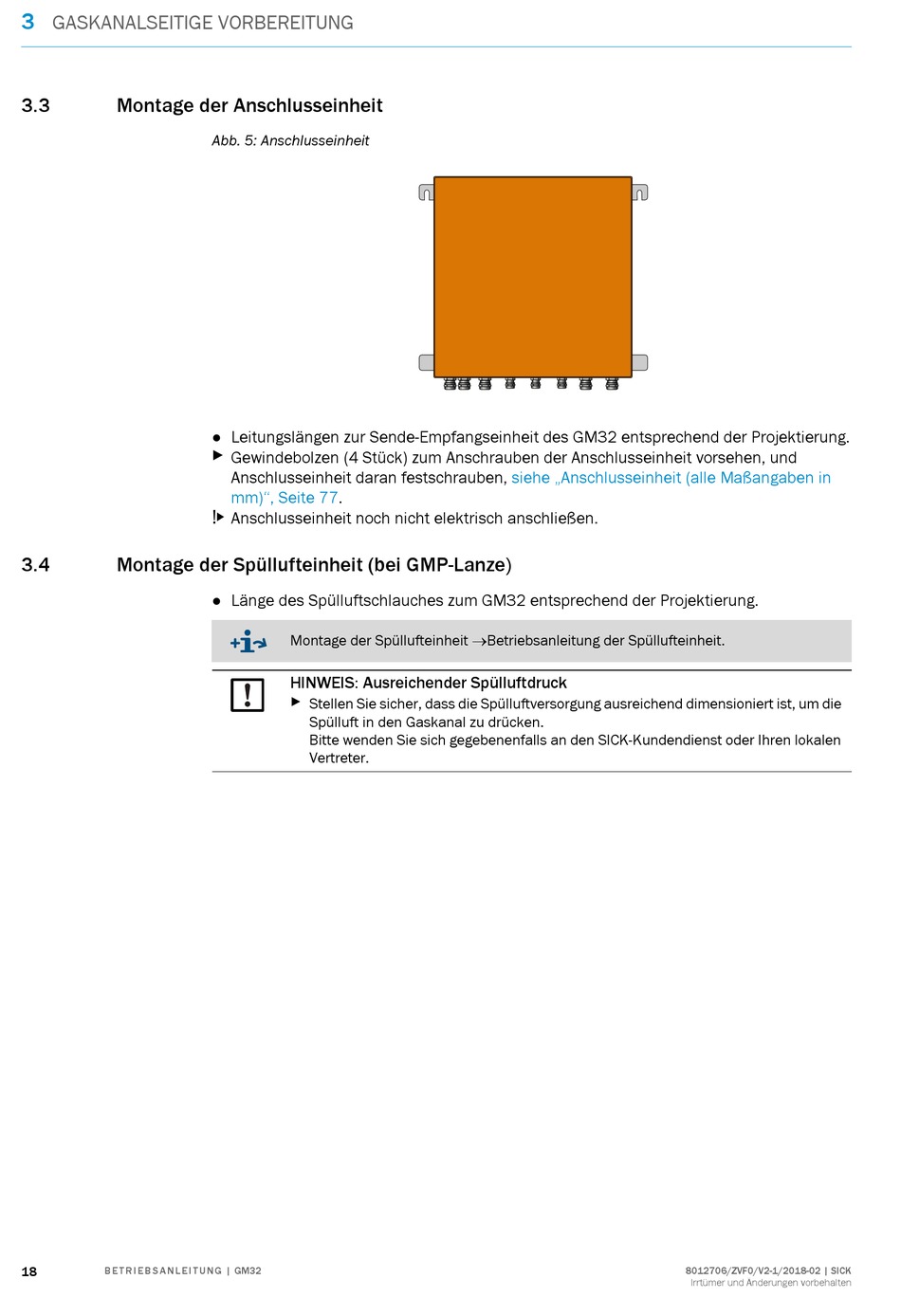

Abb. 5: Anschlusseinheit
Leitungslängen zur Sende-Empfangseinheit des GM32 entsprechend der Projektierung.
●
▸
Gewindebolzen (4 Stück) zum Anschrauben der Anschlusseinheit vorsehen, und
Anschlusseinheit daran festschrauben,
mm)", Seite 77.
!▸
Anschlusseinheit noch nicht elektrisch anschließen.
Länge des Spülluftschlauches zum GM32 entsprechend der Projektierung.
●
Montage der Spüllufteinheit  Betriebsanleitung der Spüllufteinheit.
HINWEIS: Ausreichender Spülluftdruck
▸
Stellen Sie sicher, dass die Spülluftversorgung ausreichend dimensioniert ist, um die
Spülluft in den Gaskanal zu drücken.
Bitte wenden Sie sich gegebenenfalls an den SICK-Kundendienst oder Ihren lokalen
Vertreter.
siehe „Anschlusseinheit (alle Maßangaben in
8012706/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
