4.6 Ausrichten der Messlanze in Strömungsrichtung
4.6.1 Wenn die Ausrichtung der Lanze eingestellt werden muss
8012706/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Wenn die Richtung der Gasströmung bereits bei der Projektierung des GM32 bekannt ist,
ist der Einbauwinkel der Lanze bei Lieferung entsprechend voreingestellt.
Die Einstellung ist durch einen Aufkleber gekennzeichnet.

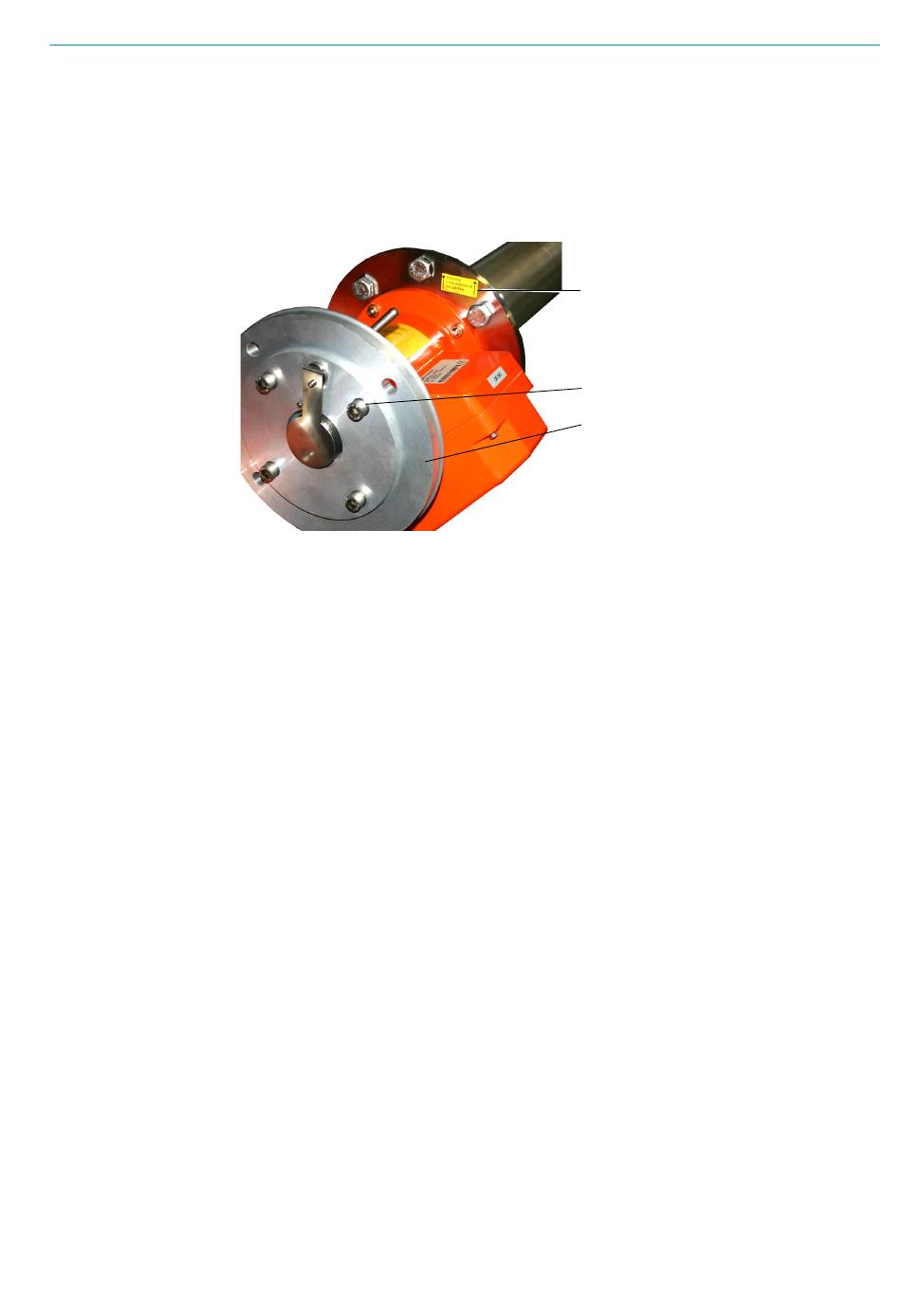

Abb. 13: Kennzeichnung und Einstellung der Strömungsrichtung
Der Messspalt muss in Richtung der Messgasströmung ausgerichtet sein.
●
Die SE-Einheit muss in senkrechter Lage montiert sein.
●
Die Ausrichtung der Lanze wird durch Verdrehen des Geräteflansches eingestellt.
Um die Ausrichtung der Messlanze zu ändern:
Lockern Sie die 4 Schrauben am Befestigungsring,
1
Drehen Sie den Geräteflansch:
2
– Der Messspalt muss in Strömungsrichtung zeigen.
– Der Geräteflansch muss so stehen, dass die SE-Einheit senkrecht montiert werden
kann.
Fixieren Sie den Geräteflansch in dieser Position, indem Sie die Schrauben am Befesti-
3
gungsring wieder festziehen.
INBETRIEBNAHME
Aufkleber der Strömungsrichtung
Schrauben (4 Stück) des Befestigungsrings
Geräteflansch
siehe Abb. 13.
